Не работают дворники ВАЗ 2107: причины и решения

Дворники играют важную роль в управлении любого автомобиля. Автомобиль ВАЗ-2107 оснащен парой дворников, которые обеспечивают очистку лобового стекла во время дождя. Эксплуатировать транспортное средство, на котором не функционируют дворники, категорически запрещено. Когда стеклоочистители отказываются работать, значит пришло время заняться их ремонтом. Причин неисправности стеклоочистителей достаточно много, поэтому в материале уделим внимание особенностям ремонта данных изделий на автомобиле ВАЗ-2107.

Содержание

• 1 Устройство стеклоочистителя
  • 1.1 Возможные неисправности стеклоочистителя
  • 1.2 Перестали включаться дворники
  • 1.3 Стеклоочистители не функционируют в режиме прерывания
  • 1.4 Не функционирует электромотор очистителя
  • 1.5 Дворники не доходят до крайней точки
  • 1.6 Доработка дворников

Прежде чем отремонтировать неисправные дворники, требуется разобраться в их конструктивных особенностях.

• Электрический моторчик.
• Электрический насос омывателя.
• Предохранители.
• Реле управления.
• Выключатель трехпозиционный, которым осуществляется регулирование скорости работы щеток.
• Щетки.

Собственно вот на этом и основывается очищение лобового стекла от дождя, грязи и пыли в летнее время. Если не работают дворники ВАЗ 2107, значит, причину поломки необходимо искать в одном из перечисленных элементов. Каковы основные виды неисправностей, рассмотрим далее.

Возможные неисправности стеклоочистителя

Основными видами неисправностей можно назвать следующие причины:

• вышел из строя переключатель, что бывает в частых случаях;
• перегорел плавкий предохранитель, что могло произойти в результате перегрузки электромоторчика, попадании на него воды или перегрева проводки;
• плохой контакт цепи или его отсутствие;
• неисправность моторчика стеклоочистителя;
• поломка реле стеклоочистителя ВАЗ 2107.

Если поломка заключается в перегорании предохранителя, то заменить его будет мало, необходимо также отыскать истинную причину таких последствий. Далее рассмотрим основные виды неисправностей дворников на ВАЗ-2107 с подробным описанием их устранений.

Перестали включаться дворники

Если не работают дворники на ВАЗ-2107 в двух положениях переключателя, то причина скрывается вероятнее всего в перегорании предохранителя. Этот элемент находится на блоке предохранителей и служит для защиты цепи от перегрузок и коротких замыканий.

Проверить предохранитель – это первое, с чего необходимо начинать ремонт. Для проверки следует воспользоваться тестером, или просто поменять его на заведомо исправный и такого же номинала. В редких случаях могут окислиться контакты предохранителя, которые необходимо почистить и установить на место.

Стеклоочистители не функционируют в режиме прерывания

Если возникла ситуация, при которой очистители не функционируют в режиме прерывания, значит, поломку следует искать в реле дворников. Цикличность функционирования изделий обеспечивается замыканием и размыканием контактор управляющего реле.
Для проверки пробуемподать питание на колодку реле. На практике это выглядит так:

1. извлекается реле;
2. переключателем, находящимся возле рулевого колеса необходимо включить переключатель дворников;
3. используя тестер, необходимо проверить, имеется ли напряжение на клемме.

Если питание отсутствует, то требуется осуществить замену переключателя. Возможно причина в обрыве управляющей цепи, поэтому необходимо найти и устранить этот дефект. В случае, если питание имеется, но реле не срабатывает, значит необходимо его заменить. Реле ремонту не подлежит, поэтом его необходимо только менять.

Не функционирует электромотор очистителя

Если электродвигатель не работает, но при этом имеется напряжение на его контактах, тогда проблема в самом устройстве. Это может быть износ щеток или же выход из строя обмоток. Щетки изнашиваются с течением времени, а обмотка выходит из строя при перегрузке мотора. Данные изделия подлежат ремонту, но для того необходимо обратиться в мастерскую.

Мотор и редуктор стеклоочистителя

Дворники не доходят до крайней точки

Часто владельцы автомобилей отечественного производства сталкиваются с проблемой, когда при выключении дворников щетки останавливаются в той точке, где находились, то есть не возвращаются в крайнее нижнее положение. Проблема такой неправильной остановки щеток непосредственно в редукторе привода. Редуктор оснащается концевым выключателем, который в действие приводится при помощи кулачка. Кулачок предназначен для контроля положения щеток после того, как исчезает питание на рычаге выключателя.

Возникает поломка преимущественно тогда, когда водитель включает примерзшие к стеклу дворники. В результате выходит из строя редуктор, который необходимо заменить новым.

Доработка дворников

Когда идет сильный дождь, то стеклоочистители семерки работают отлично(в постоянном режиме). Недостатком является тот факт, что во время слабого дождика(в прерывистом режиме), щетки могут тереть вхолостую, изнашиваясь и царапая стекло.

Доработка дворников ВАЗ 2107 заключается в изменении их частоты работы, или возможности ее плавной регулировки.

• Изначально необходимо снять реле, расположено которое в салоне, возле рычага открытия капота.
• Необходимо снять крышку реле и заменить установленный резистор на 62 кОм другим, сопротивление которого составляет 30 кОм. Это позволит уменьшить интервал срабатывания дворников с 4 секунд на 2 секунды.
• Резистор припаивается к плате только с одной стороны.
• В разрыв цепи необходимо припаять провода, которые будут подключаться к переменному сопротивлению от 100 до 500 кОм.
• Когда провода припаяны, можно собрать реле и установить на место.
• Устройство в виде переменного резистора требуется расположить в удобном месте на панели управления, так как с его помощью будет происходить переключение работы щеток.
• Такая схема подключения позволяет выбирать оптимальный режим функционирования стеклоочистителей в диапазоне от 2 до 10 секунд.

После того, как схема собрана, можно осуществить включение дворников и проверить их функционирование. Переменный резистор имеет вид обычного регулятора, который представлен на фото ниже.

Есть еще один более простой способ модернизации стеклоочистителей, не требующий работы с паяльником. На рынке продаются уже готовые реле с регулировкой паузы. Вам нужно только купить подобное реле, и установить его вместо штатного. Более подробно об этом можно узнать из видео ниже.

Такая простая доработка существенно повысит срок службы щеток, что также немаловажно для водителей. Подводя итог, важно отметить, что ремонт дворников не является сложным процессом, но чтобы отремонтировать или найти причину поломки, следует подойти к ситуации с умом. Определить конкретно, как не работают дворники, а уже после искать поломку.

Поделиться с друзьями:

Электродвигатель очистителя ветрового стекла ВАЗ 2107 схема

На автомобиля ВАЗ 2107 устанавливается электродвигатель очистителя ветрового стекла («дворников»), который может чистить его в прерывистом и непрерывном режимах.

Вот схема его подключения с описанием особенностей и порядка работы, которая может помочь в случае возникновения с ним какой-либо неисправности.

Схема подключения электродвигателя ветрового стекла автомобиля ВАЗ 2107

Описание схемы подключения электродвигателя очистителя ветрового стекла ВАЗ 2107

— Напряжение в электрическую цепь включения электродвигателя очистителя ветрового стекла («дворников») подается с плюсового вывода АКБ через вывод «30» генератора и замок зажигания. То есть включить «дворники» можно только после поворота ключа в замке.

— Электрическую цепь защищает предохранитель F2 (10А) в монтажном блоке.

— Включается электродвигатель очистителя рычагом правого подрулевого переключателя: первое положение — прерывистый режим «дворников», второе положение — щетки работают постоянно.

— Когда включен прерывистый режим работы дворников электрический ток протекает через реле-прерыватель РС-514. Туда он попадает с подрулевого переключателя по красному проводу на электромагнит реле и его термобиметаллический прерыватель и далее по серому проводу на электродвигатель очистителя.

При прохождении тока пластина прерывателя реле нагревается, изгибается и размыкает контакты прерывателя. При этом на массу замыкается контакт выключателя электродвигателя (желтый провод с подрулевого переключателя на реле и сине-белый провод с реле на электродвигатель). Электродвигатель останавливается. После чего пластина прерывателя остывает, выпрямляется и снова замыкает контакты внутри реле, напряжение опять подается на электродвигатель. Тот начинает работать. Такие циклы включения и выключения повторяются с частотой 9-17 раз в минуту.

Примечания и дополнения

— На автомобиле ВАЗ 2107 и его модификациях разных годов выпуска, а так же на автомобилях ВАЗ 2104, 2105 цвет проводов в схеме подключения электродвигателя ветрового стекла может отличаться от приведенного выше.

— В дополнение к очистителю ветрового стекла на автомобиле ВАЗ 2107 имеется его омыватель, состоящий из электродвигателя насоса в бачке с омывающей жидкостью, трубок и форсунок распылителей. Он включается тем же правым подрулевым рычагом (перемещаем его на себя в нефиксированное положение). Вот схема его подключения «Схема подключения омывателя ветрового стекла автомобиля ВАЗ 2107».

— На часть автомобилей ВАЗ 2107 штатно устанавливались очистители фар с омывателями. Включить очистители и омыватели можно только при включенном ближнем или дальнем свете фар. Для этого нужно правым рычагом подрулевого переключателя включить омыватель ветрового стекла и очистители с омывателями фар автоматически включатся одновременно с ним.

Еще статьи по электрооборудованию автомобиля ВАЗ 2107

— Прикуриватель автомобиля ВАЗ 2107, схема подключения

— Противотуманные фары (ПТФ) автомобиля ВАЗ 2107 схема подключения

— Электродвигатель «печки» ВАЗ 2107 схема подключения

— Схема подключения ближнего и дальнего света фар автомобиля ВАЗ 2107

— Выключатель наружного освещения ВАЗ 2107

— Схема подключения обогрева заднего стекла автомобиля ВАЗ 2107

Подписывайтесь на нас!

Как заменить двигатель стеклоочистителя

ЗАПРОСИТЬ ЦЕНУ

Стоимость замены электродвигателя стеклоочистителя

Место обслуживания

175,75–854,79 долл.

Диапазон цен для всех автомобилей

Электродвигатель стеклоочистителя — это устройство, используемое для удаления дождя, снега, льда и мусора с ветрового стекла. Почти все автотранспортные средства, в том числе автомобили, грузовики, поезда, плавсредства с кабиной и некоторые самолеты, оснащены такими дворниками, что обычно является обязательным требованием законодательства. Если двигатель стеклоочистителя не работает должным образом, знаки будут включать дворники, движущиеся только с одной скоростью и останавливающиеся в неправильном месте, или вообще не двигающиеся.

Часть 1 из 1: Замена электродвигателя стеклоочистителя

Необходимые материалы

• Набор шестигранных головок с метрической и стандартной головкой
• Плоскогубцы в ассортименте
• Набор отверток
• Медный молоток
• Съемник зажимов
• Набор комбинированных ключей, метрических и стандартных
• Одноразовые перчатки
• Наждачная шкурка/наждачная бумага
• Фонарик
• Набор метрических и стандартных ключей
• Монтировка
• Трещотка ⅜ привода
• Съемник уплотнения
• Набор торцевых головок метрических и стандартных ⅜ привода
• Набор торцевых головок с метрической и стандартной резьбой ¼
• Динамометрический ключ ⅜
• Набор головок Torx
• Инструмент для снятия грязесъемника

Шаг 1: Снимите щетки стеклоочистителя . Вам нужно будет снять щетки стеклоочистителя, чтобы получить доступ к капоту, где находится двигатель стеклоочистителя. Используйте инструмент для снятия стеклоочистителей, чтобы ослабить натяжение на них, чтобы вы могли их снять.

На капоте могут быть зажимы, удерживающие его. Вам нужно будет удалить их с помощью съемника зажимов или другого подходящего инструмента.

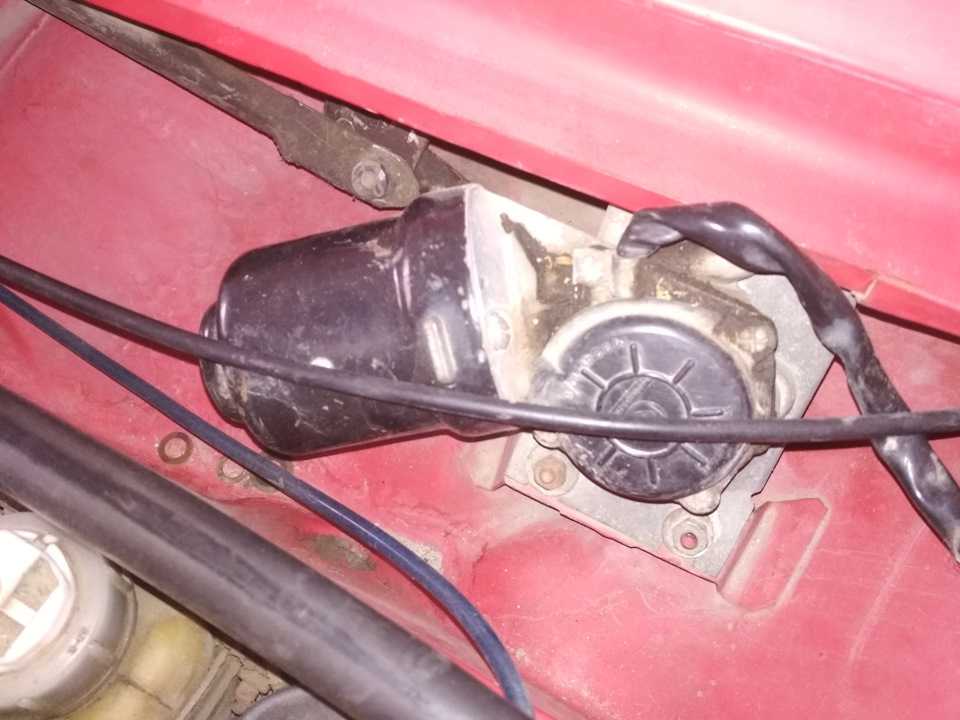

Шаг 2: Снимите старый электродвигатель стеклоочистителя . Теперь, когда вы получили доступ к двигателю стеклоочистителя, вы можете отсоединить его и открутить болты от узла редуктора стеклоочистителя, который соединяется с щетками стеклоочистителя. После того, как вы удалите это, вы можете снять двигатель с автомобиля.
