Видео как поменять сцепление на ваз 2107: Замена сцепления на ВАЗ 2101-ВАЗ 2107

5 июня, 2023 by admin

Содержание

устройство, замена корзины и диска, регулировка и ремонт, инструкции с фото и видео

Сцепление является неотъемлемым узлом любого автомобиля. Этот механизм оказывает непосредственное воздействие на передачу крутящего момента к задним колёсам ВАЗ 2106. Классические «Жигули» оснащаются однодисковым сцеплением. Поломка любой детали в этой конструкции может доставить автовладельцу немало проблем, но решить их возможно своими силами.

Содержание

Сцепление ВАЗ 2106
- Для чего служит сцепление
- Из чего состоит
  - Главный цилиндр
  - Рабочий цилиндр
  - Корзина
  - Ведомый диск
  - Выжимной
Неполадки сцепления
- Утечка тормозной жидкости
- Ведёт сцепление
- Буксует сцепление
- Скрипит педаль сцепления
- Шум при отжатии педали сцепления
- Шум при нажатии на педаль сцепления
- Педаль проваливается
  - Видео: проблемы со сцеплением и пути их решения
Замена сцепления ВАЗ 2106
- Снятие коробки передач
- Демонтаж сцепления
  - Видео: замена сцепления на «шестёрке»
- Выбраковка деталей
  - Вилка и пружина
  - Люфт выжимного подшипника
  - Замена подшипника сцепления
  - Замена накладок
  - Видео: замена накладок диска сцепления
Выбор сцепления для ВАЗ 2106
Установка сцепления
Регулировка сцепления «шестёрки»
- Регулировка педали сцепления
- Регулировка штока рабочего цилиндра
  - Видео: регулировка привода сцепления

Сцепление ВАЗ 2106

На современных машинах сцепление может иметь конструкцию, несколько отличную от старых автомобилей, но суть применения этого механизма остаётся одна и та же. Как и любой другой узел транспортного средства, сцепление состоит из ряда деталей, которые со временем изнашиваются и приходят в негодность. Поэтому на выявлении причин и устранении неисправностей сцепления ВАЗ 2106 стоит остановиться более детально.

Для чего служит сцепление

Оснащение автомобиля сцеплением необходимо для разъединения коробки передач и силовой установки, их плавного соединения в начале движения, а также при переключении скоростей. Механизм расположен между коробкой передач и мотором, при этом часть элементов сцепления фиксируется на маховике двигателя, а другая часть — в картере сцепления.

Из чего состоит

Основными конструктивными элементами рассматриваемого узла являются:

главный цилиндр;
рабочий цилиндр;

корзина;
ведомый диск;
выжимной подшипник;
вилка.

Устройство сцепления ВАЗ 2106: 1 — регулировочная гайка; 2 — контргайка; 3 — оттяжная пружина; 4 — поршень рабочего цилиндра сцепления; 5 — рабочий цилиндр; 6 — прокачной штуцер; 7 — маховик; 8 — трубопровод гидропривода сцепления; 9 — коленчатый вал; 10 — бачок главного цилиндра; 11 — поршень главного цилиндра; 12 — поршень толкателя; 13 — главный цилиндр; 14 — толкатель; 15 — сервопружина педали сцепления; 16 — оттяжная пружина педали сцепления; 17 — ограничительный винт хода педали сцепления; 18 — педаль сцепления; 19 — нажимной диск; 20 — ведомый диск; 21 — кожух сцепления; 22 — нажимная пружина; 23 — подшипник выключения сцепления (выжимной подшипник) ВАЗ 2106; 24 — первичный вал коробки передач; 25 — шаровая опора вилки выключения сцепления; 26 — вилка выключения сцепления; 27 — толкатель вилки выключения сцепления

Главный цилиндр

Главный цилиндр сцепления (ГЦС) обеспечивает эффективную передачу усилия от педали на вилку включения сцепления посредством тормозной жидкости и рабочего цилиндра, взаимодействуя через выжимной подшипник с пружинящими элементами корзины. ГЦС расположен под капотом вблизи расширительного бачка и сообщается с рабочим цилиндром с помощью шланга. Рассматриваемый узел состоит из корпуса, двух цилиндров с уплотнителями и пружины.

ГЦС передаёт усилие от педали сцепления на вилку посредством тормозной жидкости и рабочего цилиндра

Рабочий цилиндр

Функция рабочего цилиндра сцепления (РЦС) хоть и проста, но немаловажна — принимать усилие, передаваемое от главного цилиндра, для последующего перемещения вилки выключения сцепления. На ВАЗ 2106 РЦС установлен на картере сцепления. Конструктивно он схож с рабочим цилиндром, но имеет один поршень.

Рабочий цилиндр сцепления принимает усилие от ГЦС для последующего перемещения вилки

Корзина

Посредством нажимного диска (корзины) обеспечивается взаимодействие ведомого диска с маховиком. Если с корзиной возникают неполадки, система перестаёт работать. Нажимной диск (НД) к ведомому прижимается посредством специальных пружин, которые в момент выключения сцепления работают как возвратные, т. е. отжимают НД. При таком способе функционирования обеспечивается плавное переключение скоростей, что увеличивает срок службы элементов КПП.

Корзина выполнена из диафрагменной пружины, нажимного диска и кожуха. Пружина давит на НД и создаёт усилие сжатия, передавая вращение. Пружинящая конструкция своей наружной частью воздействует на края нажимного диска. По внутреннему диаметру пружина выполнена в виде лепестков, на которые надавливает выжимной подшипник.

Посредством корзины ведомый диск взаимодействует с маховиком двигателя

Ведомый диск

Ведомый диск обеспечивает мягкое подключение коробки к мотору. Он находится между корзиной и маховиком силовой установки. Чтобы сцепление включалось без рывков, в конструкции диска предусмотрены пружины, которые способствуют гашению колебаний. Обе стороны диска оснащены накладками из фрикционного материала, который способен выдерживать высокую температуру.

Ведомый диск позволяет выполнять мягкое подключение коробки передач к силовому агрегату

Выжимной

Назначение выжимного подшипника сводится к разъединению корзины от ведомого диска посредством нажатия на лепестки НД. Подшипник установлен в картере сцепления и передвигается посредством вилки сцепления.

Выжимной подшипник воздействует на лепестки корзины для её разъединения с ведомым диском

Неполадки сцепления

Сцепление ВАЗ 2106 хоть и редко, но всё же доставляет проблемы владельцам этого автомобиля. Неисправности могут быть различного характера и проявляются они также по-разному. Рассмотрим их подробнее.

Утечка тормозной жидкости

Рабочей средой механизма сцепления «шестёрки» является тормозная жидкость, что иногда приводит к возникновению некоторых проблем:

Ведёт сцепление

Такое понятие, как «сцепления ведёт», применяется в том случае, когда механизм выключается не полностью. Это может происходить по нескольким причинам:

повредился ведомый диск, из-за чего появилось торцовое биение. Наиболее правильное решение — заменить деталь;
образовались трещины на накладках ведомого диска. Появление изъянов отражается на невозможности своевременно включить сцепление. В этом случае следует заменить полностью диск либо сами накладки;
заклёпки фрикционных накладок вышли из строя. При износе заклёпок фиксация накладок ослабевает, что приводит к появлению проблем во время отключения сцепления и повышенному износу самих накладок;
в гидравлическую систему попал воздух. «Лечится» проблема путём прокачки жидкости;
перекос корзины. Неисправность хоть и редкая, но при её возникновении придётся приобретать новый нажимной диск.

Буксует сцепление

При возникновении пробуксовки сцепления механизм срабатывает не полностью, а происходит это по следующим причинам:

на фрикционные элементы ведомого диска попало масло. Придётся снять КПП и разобрать механизм сцепления для очистки накладок уайт-спиритом;
засорилось компенсационное отверстие в ГЦС. Для устранения проблемы потребуется снять цилиндр, удалить засор, после чего промыть изделие в керосине;
подгорели фрикционные накладки. Устраняется неисправность заменой ведомого диска.

Попадание масла на ведомый диск может привести к пробуксовке сцепления и его работе рывками

Скрипит педаль сцепления

Педаль может скрипеть по причине отсутствия смазки во втулках либо при износе самих втулок. Для устранения неполадки педаль потребуется снять, проверить втулки на предмет износа, если нужно заменить и нанести смазку.

При износе втулок педали сцепления или отсутствии в них смазки, педаль может скрипеть

Шум при отжатии педали сцепления

На ВАЗ 2106 шум при отпускании педали сцепления может появиться по следующим причинам:

неисправность подшипника на первичном валу КПП. Проявляется неполадка в виде характерного треска в момент отпускания педали сцепления. Подшипник в этом случае придётся заменить;

износ выжимного подшипника. Деталь выходит из строя по причине отсутствия смазки, которая со временем выдавливается. Для устранения неисправности подшипник подлежит замене.

Шум при нажатии на педаль сцепления

Сцепление может шуметь и при воздействии на педаль. Причины могут быть следующими:

Если при появлении шума проблема не будет устранена в течение короткого времени, то поломанная деталь может вывести из строя и другие элементы механизма.

Педаль проваливается

Бывают случаи, когда на ВАЗовской «шестёрке» после надавливания на педаль сцепления она не возвращается в начальное положение. Причин такого явления немного:

попадание воздуха в систему гидропривода. Педаль в этом случае «падает» после нескольких нажатий, поэтому систему придётся прокачать;
спала пружина, отвечающая за возврат педали. Необходимо проверить пружину, а при необходимости заменить её.

Видео: проблемы со сцеплением и пути их решения

Замена сцепления ВАЗ 2106

Снимать сцепление приходится нечасто и, как правило, по причине возникновения тех или иных проблем. Для проведения работы сперва необходимо подготовить инструменты:

набор ключей и головок;
вороток и удлинитель;
подпорка под КПП.

Снятие коробки передач

Для ремонта механизма сцепления потребуется демонтировать КПП. Выполняем это следующим образом:

Устанавливаем машину на смотровую яму, снимаем минусовую клемму с АКБ и подставляем под колёса противооткатные башмаки.
Отворачиваем крепёж и снимаем кардан с автомобиля.
Отворачиваем крепёж и снимаем карданную передачу
Снимаем клеммы проводов выключателя света заднего хода.
Из салона демонтируем декоративные и уплотнительные элементы, а также рукоятку КПП.
В салоне с рукоятки КПП снимаем декоративный чехол и саму ручку
Откручиваем крепление картера сцепления к силовому агрегату ключом на 19.
В верхней части картера сцепления откручиваем болт на 19
Ключом на 13 отворачиваем крепление стартера.
Ключом на 13 отворачиваем крепление стартера к картеру сцепления
Снизу откручиваем болты крепления крышки картера сцепления.
Крышка картера сцепления удерживается четырьмя болтами под ключ на 10, отворачиваем их
Отворачиваем крепление троса спидометра и отсоединяем его от коробки передач.
Отворачиваем крепление троса спидометра и отсоединяем его от КПП
Под КПП устанавливаем упор и воротком с удлинителем и головкой на 19 отворачиваем крепление агрегата.
Под коробку подставляем упор и откручиваем крепление агрегата к мотору
Откручиваем крепёж поперечины к кузову.
Отворачиваем крепление поперечины к кузову

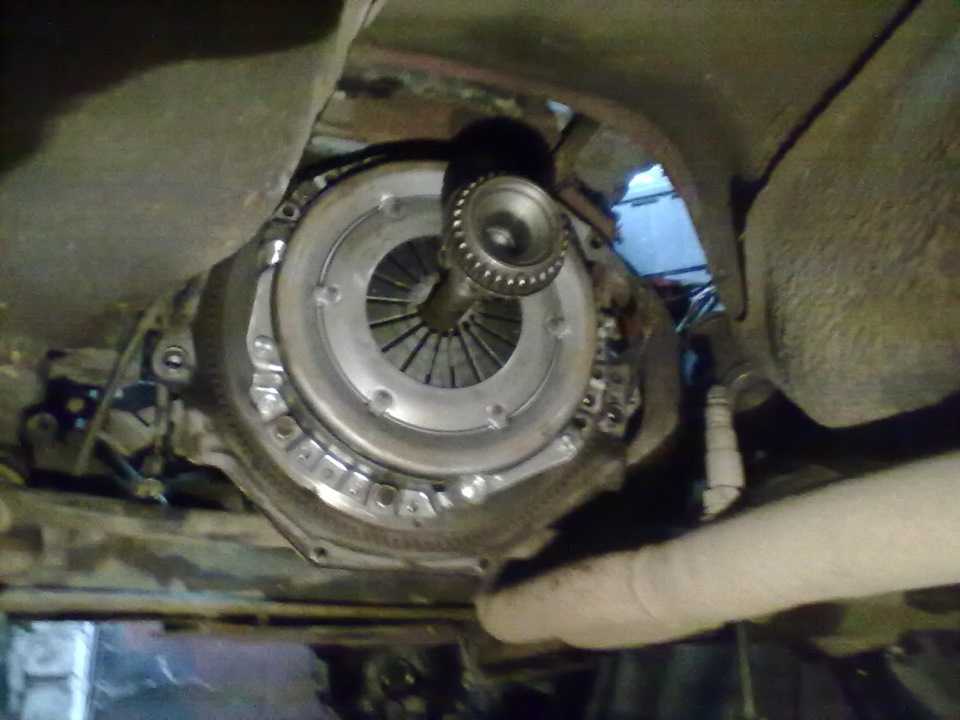

Смещаем коробку максимально назад, чтобы первичный вал вышел из корзины.
Коробку передач сдвигаем максимально назад, чтобы первичный вал вышел из корзины

Демонтаж сцепления

Механизм сцепления снимаем с авто в таком порядке:

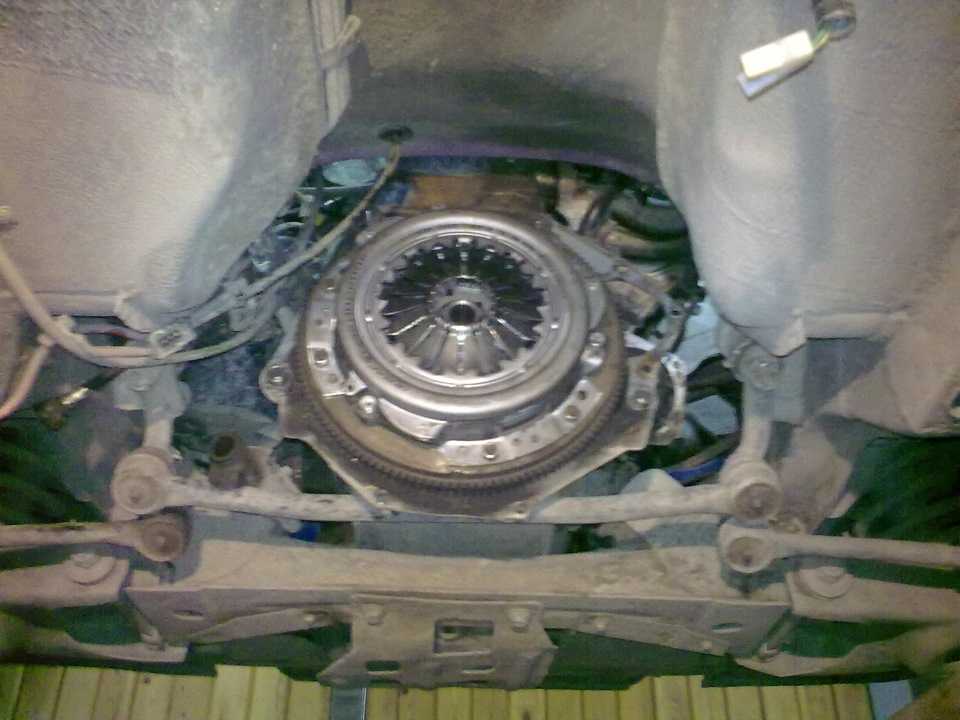

Ключом на 13 отворачиваем болты, удерживающие корзину на маховике, проворачивая последний при помощи монтировки.
Проворачивая маховик монтировкой, откручиваем крепление корзины
Сдвигаем корзину к КПП и через проём вынимаем ведомый диск.
Отодвинув корзину назад, вынимам ведомый диск сцепления
Перемещаем корзину к мотору и снимаем её с автомобиля.
Корзину вынимаем через образовавшееся отверстие между КПП и маховиком
Демонтируем из картера вилку вместе с выжимным подшипником.
Из картера вынимаем вилку сцепления и выжимной подшипник

Видео: замена сцепления на «шестёрке»

Выбраковка деталей

После того как сцепление будет снято, все элементы подвергают тщательному осмотру. Для этого выполняют следующие шаги:

Очищаем от загрязнений элементы сцепления, а также рабочую плоскость маховика.
Осматриваем диск сцепления. Наличие трещин является недопустимым. Если толщина накладок до шляпок заклёпок составляет менее 0,2 мм либо заклёпки ослабли, ведомый диск или сами накладки необходимо заменить. Проверяем, насколько надёжно зафиксированы пружины диска в гнёздах. Если имеются повреждённые пружины, диск подлежит замене.
Минимальная толщина накладки до заклёпок должна быть 0,2 мм
Осматриваем рабочие плоскости маховика и корзины. Они не должны иметь глубоких рисок, выбоин и других дефектов. Не допускается ослабление элементов в местах заклёпочных соединений. При выявлении указанных изъянов, детали подлежат замене. Для проверки корзины на коробление, прикладываем к поверхности нажимного диска металлическую линейку. Если по всей поверхности диска можно вставить щуп толщиной 0,3 мм, корзину следует заменить.
Нажимной диск корзины не должен иметь глубоких рисок, выбоин и других серьёзных повреждений
Оцениваем по внешнему виду диафрагменную пружину корзины. Участки, в которых лепестки пружины контактируют с выжимным подшипником, не должны иметь явных признаков износа.
Проверяем, насколько плавно перемещается ведомый диск по шлицевому соединению первичного вала КПП. Если обнаружены заусенцы, удаляем их. При выявлении радиального люфта может потребоваться замена не только диска, но и первичного вала.
Картер сцепления не должен иметь трещин.

Корзина является неразборным и неремонтопригодным узлом и в случае любых повреждений подлежит замене.

Вилка и пружина

Вилка и пружинящий элемент, как и другие составляющие механизма сцепления, должны находиться в исправном состоянии. Трещины на вилке недопустимы, а при их обнаружении деталь меняется на исправную.

Вилка сцепления не должна иметь каких-либо повреждений

Люфт выжимного подшипника

Поскольку как такового инструмента для проверки выжимного подшипника не существует, во время диагностики необходимо визуально осмотреть состояние механизма, прокрутить его для выявления люфта, заеданий, сильного шума, возможных повреждений. При обнаружении большого люфта или изъянов любого другого характера, подшипник нуждается в замене. Если же деталь не имеет видимых повреждений, но при этом издаёт шум, то её необходимо очистить от загрязнений и набить смазкой, для чего подойдёт молибденовая смазка.

Замена подшипника сцепления

Замена выжимного подшипника для удобства выполняется на полностью снятой коробке. Из инструментов потребуется только плоская отвёртка. Процедура состоит из таких шагов:

Выводим из зацепления с вилкой концы пружины.
Выводим из зацепления с вилкой концы пружины
Подшипник сдвигаем по первичному валу и снимаем вместе с муфтой.
Выжимной подшипник демонтируем, сдвигая его по первичному валу КПП
Раздвигаем концы пружины и снимаем её с муфты.
Раздвигаем концы пружины и снимаем её с муфты
Новый подшипник устанавливаем в обратном порядке.
Выжимной подшипник устанавливается в обратной последовательности
Во время монтажа слегка смазываем шлицы первичного вала смазкой Литол-24.

Замена накладок

Если ведомый диск сцепления ВАЗ 2106 имеет серьёзные повреждения фрикционных накладок, необязательно заменять диск новым — его можно отремонтировать, установив новые накладки. Для этого понадобится:

набор из накладок и заклёпок для «шестёрки»;
электродрель со сверлом 6–7 мм;
плоская отвёртка.

Последовательность действий такова:

Упираем диск в деревянный брусок и высверливаем старые заклёпки с обеих сторон, избегая повреждения самого диска.
Электродрелью и сверлом подходящего диаметра высверливаем старые заклёпки
Отвёрткой поддеваем накладки, отделяя их от диска.
Поддеваем плоской отвёрткой накладки и разъединяем их от диска сцепления
Остатки заклёпок стачиваем на точиле.
На точиле удаляем остатки заклёпок
Монтируем новые накладки, для чего в тисках зажимаем болт подходящего диаметра головкой вниз, вставляем в отверстие накладки заклёпку, наставляем шляпку заклёпки на болт и наносим удары молотком по подходящей наставке, а затем по самой заклёпке, расклёпывая её.
Новые накладки монтируем при помощи тисков и подходящей наставки
Фиксируем накладку сперва с одной, затем с другой стороны диска.

Видео: замена накладок диска сцепления

Выбор сцепления для ВАЗ 2106

На «шестёрку» устанавливается сцепление с диаметром нажимного диска 200 мм и 130 мм у ведомого. Производителей этих механизмов сегодня существует немало, но наиболее популярные всё же стоит выделить:

VALEO (Франция). Изготавливает сцепление, работа которого отличается своей мягкостью и чёткой работой. Автовладельцы, эксплуатирующие комплекты от этого производителя, отмечают высокую надёжность механизма, который ходит без каких-либо нюансов более 150 тыс. км. К недостаткам можно отнести лишь высокую стоимость порядка 2600 р.;
Сцепление VALEO отличается своей мягкостью и чёткой работой
LUK (Германия). Комплекты этого производителя считаются оптимальными по соотношению цена — качество. Однако при покупке нужно быть внимательным, поскольку существует немало подделок. Отличительной чертой такого сцепления является применение демпфера как на ведомом, так и на нажимном дисках. Цена комплекта составляет 2200 р.;
KRAFT (Германия). Известный бренд, продукция которого имеет немало положительных отзывов. Основные преимущества заключаются в мягком выжиме, отсутствии перегрева при жёстких условиях эксплуатации и износа маховика. Стоит такое сцепление около 1700 р.;
SACHS (Германия). Производитель изготавливает различные детали трансмиссии. Сцепление оснащается безасбестовыми накладками, которые оптимально передают крутящий момент, отличаются повышенной устойчивостью к высоким нагрузкам. Стоимость комплекта колеблется в пределах 2600 р.;
Сцепление SACHS имеет повышенную устойчивость к нагрузкам
ВИС (Россия). Отечественный производитель, который является поставщиком комплектующих для автомобилей Lada. Сцепление разрабатывалось тольяттинскими инженерами, но комплектующие используются импортные. Многие владельцы классических «Жигулей» устанавливают сцепление именно этого производителя, что обусловлено неплохим качеством и доступной ценой, которая составляет около 1900 р. ;
KRAFT TECH (Турция). Комплект сцепления отличается мягкой работой и подогнан под российские условия. Иногда встречаются негативные отзывы, которые сводятся к малому сроку эксплуатации выжимного подшипника. Стоимость комплекта составляет около 2600 р.;
ТРИАЛ (Россия). Сцепление этого производителя имеет средний пробег 80 тыс. км. Принимая во внимание отзывы некоторых автовладельцев, стоит отметить, что со временем на ведомом диске появляются трещины возле пружин, которые попросту выпадают. Однако проблемы возникают через несколько лет эксплуатации. Цена за комплект 1700 р.
Сцепление ТРИАЛ имеет относительно невысокую стоимость, но отзывы автовладельцев заставляют задуматься над приобретением такого комплекта

Установка сцепления

После ремонта либо замены сцепления монтаж производим следующим образом:

Первичный вал КПП, а также шаровую опору вилки слегка смазываем ШРУС-4.
На шлицы первичного вала наносим смазу ШРУС-4
Прикладываем ведомый диск к маховику стороной с меньшим выступом, а к корзине — с бо́льшим.
Ведомый диск устанавливается выступающей частью к корзине
По центру диска вставляем оправку, которая помещается во внутреннюю обойму подшипника коленчатого вала и будет удерживать ступицу.
Для центровки диска сцепления используется специальная оправка

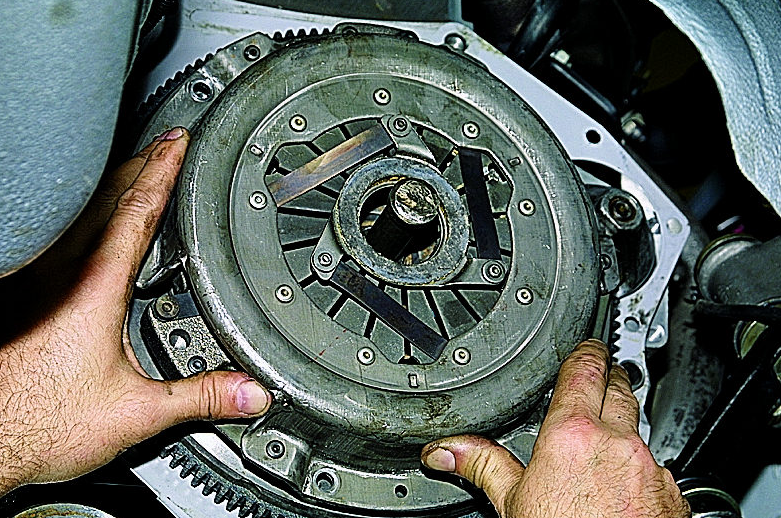

Монтируем корзину на маховик, попадая центрирующими отверстиями кожуха на штифты маховика.
Корзина устанавливается центрирующими отверстиями на штифты маховика
Затягиваем крепёж с моментом 19,1–30,9 Нм. После затяжки оправка должна свободно выйти из механизма.
КПП устанавливаем в порядке, обратном демонтажу, после чего проводим регулировку.

Регулировка сцепления «шестёрки»

Процедура осуществляется на смотровой яме при помощи следующих инструментов и материалов:

рожковые ключи на 8, 10, 13 и 17;
мерная линейка;
пассатижи;
клещи;
WD-40.

Регулировка педали сцепления

Регулировка педали сводится к установке правильного свободного хода, который должен составлять 0,5–2 мм. Операцию проводят из салона транспортного средства путём подгонки необходимой высоты ограничителя педали. Мероприятие состоит из следующих шагов:

Рожковым ключом на 17 ослабляем гайку ограничителя, а другим такой же размерности прокручиваем сам ограничитель, выставляя необходимую длину.
Свободный ход регулируется изменением длины ограничителя педали двумя ключами на 17
Величину свободного хода контролируем при помощи рулетки или линейки.
Свободный ход педали измеряется с помощью линейки
По окончании процедуры затягиваем контргайку.

Регулировка штока рабочего цилиндра

Свободный ход штока вилки определяется расстоянием между пятой диафрагменной пружины корзины и выжимным подшипником. Для регулировки автомобиль устанавливается на смотровую яму, после чего выполняются следующие действия:

Плоскогубцами стягиваем возвратную пружину.
Концы возвратной пружины вилки сцепления удобно снять с помощью пассатижей
Линейкой замеряем свободный ход вилки, который должен быть в пределах 4–5 мм. Если значения отличаются, регулируем их путём изменения длины штока вилки.
Свободный ход вилки сцепления должен составлять 4–5 мм
Ключом на 13 откручиваем контргайку, а ключом на 17 удерживаем регулировочную гайку.
Регулировочная гайка удерживается ключом на 17 (а), а контргайка ослабляется ключом на 13 (б)
Фиксируем шток от проворачивания специальными клещами и путём вращения регулировочной гайки добиваемся необходимого свободного хода штока.
При зафиксированном клещами (б) штоке, ключом на 17 (а) вращается регулировочная гайка
Выставив необходимые значения, заворачиваем контргайку.
После регулировки при затягивании контргайки ключом на 13 (в), регулировочная гайка удерживается ключом на 17 (б), а лыски штока — клещами (а)

Видео: регулировка привода сцепления

При правильно выполненной регулировке сцепление должно срабатывать чётко и без заеданий, передачи включаться без постороннего шума и каких-либо сложностей. Во время движения ведомый диск проскальзывать не должен.

Устранение неполадок со сцеплением на ВАЗ 2106 является непростым мероприятием. Однако для проведения ремонтных и регулировочных работ будет достаточно стандартного набора инструментов, минимальных навыков в авторемонте и соблюдения пошаговых инструкций.

Автор: Владимир Долженков

К сожалению, в последнее время довольно сложно найти хорошего мастера. На каждом втором СТО персонал ставит перед собой только одну задачу — нажива. Халатность и недостаток опыта приводят к низкому качеству выполняемых работ. К тому же услуги хороших специалистов стоят приличных денег. Самостоятельный ремонт позволяет не только немного сэкономить на услугах, но и хорошо провести время, занимаясь интересным делом. Стоит заметить что, не обладая навыками и знаниями конструкции транспорта, выполнять ремонтные работы не рекомендуется. В данной статье мы поговорим о том, как проводится замена сцепления ВАЗ-2107, а также рассмотрим, как самостоятельно выполнить диагностику этого узла.

Главным недостатком сцепления является то, что этот механизм не имеет конкретного срока эксплуатации. То есть, его состояние зависит только от водителя и стиля езды. Ни один производитель не дает никаких гарантий или точных сроков, по истечении которых его нужно менять. Опытные мастера рекомендуют выполнять диагностику этого механизма каждые 80 000 км. Как показывает статистика, самым уязвимыми деталями являются ведомый и ведущий диски. Самыми частыми дефектами ведомого дискамогут быть механические деформации, поломка пружин демпферов, износ или повреждение шлицов ступицы истирание фрикционных накладок. Большинство из вышеописанных поломок не подлежат ремонту.В этих случаях, как правило, проводится замена диска сцепления ВАЗ-2107 в сборе.

Диагностику диска можно выполнить двумя способами. Первый предполагает наличие специального прибора, с помощью которого можно замерить толщину детали. Для этого понадобятся подъемники и калибр, который присоединяется к измеряемому механизму. Как пользоваться инструментом, читайте в инструкции.

Второй способ –«народный» и злоупотреблять им не стоит, так как он уменьшает ресурс детали. Поставьте последнюю передачу и запустите мотор. На сцеплении нажмите на газ, если двигатель не заглох, требуется замена диска.

Замена сцепления может выполняться несколькими способами.Первый требует демонтажа силового агрегата, для второго необходимо снять КПП, для чего нужна смотровая яма, подъемник или эстакада. В первом случае необходимо применять специальное оборудование в виде подъемника. Для извлечения двигателя также потребуется слить полностью охлаждающую жидкость, отсоединить от радиатора патрубки, в итоге вы потратите много времени на разбор деталей. Поэтому целесообразно воспользоваться вторым методом, в процессе которого можно избежать всех лишних операций. Рассмотрим поэтапно, как выполняется замена сцепления ВАЗ-2107.

Так как мы выбрали второй способ замены, демонтаж коробки передач будет начальным этапом. Автомобиль необходимо разместить над смотровой ямой.Также подойдет подъемник или эстакада. Сначала необходимо отсоединить кардан от эластичной муфты.Его также можно снять полностью, если он мешает. Для демонтажа кардана нужно отогнуть зажимы, размещенные на обойме сальника, после чего его можно будет легко вытянуть. Затем необходимо снять привод сцепления. Отсоедините пружины и открутите болты.

Вслед за этим снимается стартер, как правило, он зафиксирован тремя болтами. Перед выполнением этой задачи нужно отсоединить клеммы от аккумулятора. В завершение демонтируем рычаг в салоне, трос на спидометре и кронштейны, крепящие выхлопную трубу. После выполнения этих операций, для демонтажа самой коробки нужно открутить 4 болта на кожухе силового агрегата.

Следующий этап является не менее важным, и пренебрегать им не стоит. Метки размещаются для того, чтобы избежать появления вибрации, которая может возникнуть при установке новой детали. Это обуславливается тем, что в процессе эксплуатации заводская балансировка теряет свое значение и метки являются единственным способом установить корзину на свое место. Заводские детали не предусматривают специальных меток, так как их монтаж осуществляется с высокой точностью. Для нанесения насечки можно использовать тонкое зубило или воспользоваться обычным мелом.

После выполнения всех вышеописанных операций можно приступать к демонтажу корзины. Сначала необходимо открутить шесть болтов, размещенных по кругу механизма, они фиксируют диск на маховике. Чтобы исключить проворачивание детали, придерживайте ее рукой, вся процедура займет от силы 5 минут. Если не хватает силы удержать корзину, ее можно зафиксировать с помощью большой отвертки. После того как открутили все болты, нужно снять деталь. Аккуратно потяните ее, держа двумя руками. Стоит знать, что диск в этот момент не зафиксирован, его нужно придержать,иначе он может упасть на пол. Осмотрите внимательно диск, при достаточно хорошем состоянии его можно отремонтировать.

Новый диск сцепления вставляем на место старого. При правильном монтаже, большой выступ должен прижиматься к выжимному подшипнику. После того как убедились, что деталь установлена корректно, выполняем все вышеперечисленные операции в обратном порядке. В качестве направляющей можно использовать первичный вал КПП.Если такого нет, его можно изготовить, это не займет много вашего времени. Главное правило, чтобы изготовленный вал можно было легко вытащить руками после установки детали. В завершение прикручиваем корзину сцепления, ориентируясь на ранее сделанные метки.

Назначение системы сцепления в автомобиле — мягко, без резких рывков снимать нагрузку с двигателя, обеспечивая при этом плавный пуск автомобиля. Это позволяет значительно снизить износ деталей и продлить срок их службы. Конкретных сроков замены данного узла нет, так как все зависит от условий эксплуатации автомобиля и манеры вождения владельца. Диагностику сцепления рекомендуется проводить каждые 80 000-100 000 км.

На автомобилях ВАЗ 2107 устанавливается сухой неразъемный. Захват постоянно закрыт. Узел соединяет коленчатый вал двигателя и первичную шестерню автомобиля. С ним происходит разрыв крутящего момента, который поступает от двигателя к КПП. Благодаря своей конструкции сцепление обеспечивает плавное включение передач за счет проскальзывания рабочих дисков.

На ВАЗ 2107 сцепление устанавливается на маховик. Сама спайка закрыта специальным защитным алюминиевым картером. Картер крепится в четырех точках болтами к блоку цилиндров. На первичном валу коробки передач ступица свободна на шлицах. К ступице крепится ведомый диск, который имеет специальные прорези, делящие его на 12 гладких частей. С обеих сторон к ведомому диску крепятся фрикционные накладки.

От диска к ступице усилие передает гаситель крутильных колебаний, или демпфер. Корзина сцепления крепится к маховику в шести точках болтами. Сама корзина состоит из корпуса, диска и нажимной диафрагменной пружины. Назначение Дик крепится к корпусу свободно. Ведомый диск сцепления под давлением диафрагменной пружины плотно фиксируется между маховиком и нажимным диском.

Включение/выключение сцепления на автомобилях марки ВАЗ 2107 осуществляется из салона на подвесной педали с гидравлическим приводом. Педаль находится на одной оси с педалью тормоза, которая крепится к перегородке, отделяющей салон от двигателя. К верхней части педали крепится специальная пружина, облегчающая выключение сцепления. Кроме того, толкатель крепится к педали на шарнире. Ход педали жестко ограничен — с одной стороны регулировочный винт, с другой — ход самого поршня в цилиндре привода сцепления.

Главный цилиндр сцепления крепится двумя гайками к узлу педали автомобиля (находится в моторном отсеке). Цилиндр соединен шлангом с баком гидравлики. Сам бак находится на перегородке между кабиной и моторным отсеком, с левой стороны. Бахты изготавливаются из специального полупрозрачного пластика, что позволяет контролировать уровень жидкости в системе. Крышка бака снабжена плотным гофрированным жидким успокоителем.

В главный цилиндр сцепления жидкость подается через штуцер трубопровода, который подводит ее к рабочему цилиндру. Второй конец трубопровода соединяется с наконечником шланга привода жидкости. Наконечник крепится к кронштейну корпуса.

Рабочий цилиндр крепится в двух точках к болтам сцепления. Роль толкателя вилки сцепления выполняет шток цилиндра. Пробка закреплена на шаровой опоре, которая размещена в картере сцепления. Один ее конец упирается в гайку толкателя, другой, с фигурной пружиной, плотно зажат в подшипнике муфты сцепления, который крепится к втулке крышки КПП.

При работе двигателя обе части сцепления работают как единое целое. Крутящий момент поступает от коленчатого вала на первичный вал КПП. При нажатии на педаль сцепления усилие с помощью гидропривода передается на вилку, которая включает шаровую опору. Пробка перемещает выжимной подшипник по втулке. В свою очередь подшипник давит на пружину корзины сцепления. Пружина, расположенная на опорных кольцах, сжимается и отводит нажимной диск от ведомого. Таким образом, первичный вал КПП отсоединяется от коленчатого вала, и подача крутящего момента прерывается. После возвращения педали сцепления в исходное положение все детали с пружиной возвращаются в исходное положение, и крутящий момент восстанавливается.

• Разработка и шлифовка, а также повреждение и изготовление фрикционных накладок.
• Отсутствие зазоров, а также слишком большие зазоры в системе отключения сцепления.
• Воздух в гидравлике.
• Течь в гидродвигателе и главном цилиндре.
• Повреждение и деформация дисков.
• Слабые заклепки.
• Заедание шлицов в ступице ведомого диска, а также в механизме привода сцепления из-за износа.
• Разработка подшипника.
• Чудесные пружины гасителя колебаний.
• Неисправна вилка или пружинная вилка.
• Износ уплотнительных колец и, как следствие, нарушение герметичности.

• Посторонний шум, щелчки, скрежет при переключении скоростей.
• Сцепление «проваливается», особенно это заметно при нагрузке.
• Не отключается полностью, «ведет».
• Сцепление гремит.
• Автомобиль дергается на старте.

При наборе скорости или торможении автомобиля для переключения передачи в коробке передач коленчатый вал постоянно отключается и подключается к силовой передаче. Эта операция выполняется очень часто и интенсивно, так что со временем признаки неисправности сцепления становятся все более явными. Все неисправности сцепления делятся на два распространенных вида: неполное включение сцепления (ведет) и неполное выключение сцепления (проседание).

Любой опытный автовладелец знает, как проверить сцепление на полном останове. Для этого крутят двигатель на малых оборотах, полностью выжимают педаль сцепления и включают первую передачу. Если он включался легко, значит, муфта полностью отключила привод — все в порядке.

Для начала двигатель прогревается, чтобы холодное густое масло не создавало дополнительного сопротивления. Далее машину поставили на «ручник». Делать это нужно на ровной поверхности, без крутых уклонов. После этого двигатель разгоняют до 1500-1700 оборотов, выжимают педаль сцепления, включают первую передачу, затем плавно отпускают педаль.

Для начала нужно сделать правильный выбор рабочего места. Это может быть эстакада, подъемник или смотровая яма. Если нет возможности использовать эти рабочие места, автомобиль можно поднять на домкрате, чтобы был доступен доступ к муфте. Не следует забывать и о технике безопасности – колеса необходимо надежно зафиксировать и поставить машину на ручник, чтобы во время работы машина не ехала.

Следует отметить, что под заменой сцепления подразумевается изношенная и вышедшая из строя корзина сцепления, диск, а также выжимной подшипник. Одновременно или в отдельном случае могут выйти из строя главный и рабочий цилиндр, либо шланг сцепления. После замены сцепления или его отдельных деталей требуется сцепление.

При замене корзины или диска сцепления придется частично демонтировать коробку передач. Коробка остается на своем месте, просто немного смещена в сторону. В некоторых случаях (для удобства, осмотра и замены картера сцепления, сальника первичного вала и т.д.) коробку все же придется снимать полностью.

• Отсоедините рабочий цилиндр сцепления, а также гибкий вал спидометра от коробки передач.
• Снимите клеммы или фишки с датчика, включающего освещение при включении задней передачи.
• Отсоедините выхлопную систему от коробки передач.

После проведения вышеописанных манипуляций аккуратно отводим коробку передач на расстояние, достаточное для первичного вала, чтобы первичный вал отсоединился от корзины, и осторожно вскрываем его на приемном патрубке выхлопа автомобиля.

• При демонтаже стартера не обязательно отсоединять от него провод, нужно только снять клеммы с аккумулятора.
• Перед отсоединением кардана нанесли метки положения вилки шарнира относительно зубчатого фланца главной раздаточной коробки автомобиля.
• Сняв гибкий привод спидометра, его нельзя сильно сгибать.
• Если корзина после ремонта подлежит установке обратно, перед ее демонтажем краской, мелом, голавлей или кернером положение узла относительно маховика намечается. Необходимо установить корзину в прежнее положение.
• Для того, чтобы крышка сцепления при демонтаже не деформировалась, болты крепления необходимо откручивать равномерно, на 1-2 оборота.
• Если при откручивании болтов прикреплена корзина сцепления, маховик начинает прокручиваться, возможно использование крепления в качестве рычага для фиксации.

• При сборке сцепления очень важно без ошибок установить диск. Большой привод диска должен быть адресован к корзине.
Как понятно из всего вышесказанного, замена сцепления «семерки» — задача не слишком сложная и вполне выполнимая. Более наглядно ознакомиться с процессом замены сцепления ВАЗ седьмой модели вы можете из видео:

Детали сцепления для всей линейки LADA Niva, LADA Classic и даже для Fiat 124.
> Запасные части>Сцепление
Сцепление
Детали сцепления: Подшипники, диск, бачок …
Вид:
Решетка
90 159 Список
Сортировка —Цена : Сначала самая низкая Цена: Сначала самая высокая Название продукта: от А до Я Название продукта: от Я до AВ наличииСсылка: Сначала самая низкаяСсылка: Сначала самая высокая
Показать 122460 на странице
Показаны 1–12 из 34 позиций
Комплект сцепления: Обновление до M-N ива : Рабочий цилиндр
Полный комплект для модернизации самой крупной и мощной из всех существующих подчиненных систем сцепления. ► Для владельцев LADA любых других систем ведомого сцепления. Все части включены. ⭐ Этот комплект модернизации сделает вашу педаль сцепления более легкой и точной. К педали сцепления потребуется меньшее усилие, чтобы активировать сцепление.
297,44 крон
В корзину Подробнее
Нет в наличии
Быстрый просмотр
546,00 крон Продукт доступен с различными вариантами
Полный комплект для 2121 и 2101-2107
Полный комплект сцепления для двигателей LADA 1600, 1500, 1300 и 1200 см³. Иногда доступны от разных производителей.
546,00 крон
Подробнее
Продукт доступен с различными опциями
Диск: 1200-1600 см³ Двигатели объемом 1500, 1300 и 1200 см³. Замена старого диска сцепления 2101-1601130 от ВАЗ 2101-2107
187,20 kr
Подробнее
Нет в наличии
Диск: 21213
Диск сцепления для LADA Niva 1700 выпуска до 2010 года выпуска.
208,00 kr 900 03
В корзину Подробнее
В наличии
Диск: 21213 Original
✨ Оригинальный LADA, диск сцепления используется в LADA Niva 1700 до 2010 года выпуска.
231,92 ₽
В корзину Подробнее 87
Жидкость: Бачок
✨ Оригинальный LADA, бачок жидкости сцепления (комплектный, с крышкой и прокладкой).
Comments |0|
Cancel
Remember me
* Name:
* @ Email:
Website:

Legend *) Required fields are marked
**) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>

Category: Разное
Previous post Next post
