Как сделать развал схождение на ваз своими руками: Как сделать развал схождение своими руками ваз 2106, значения углов, инструкции с фото и видео

2 июня, 2023 by admin

Развал схождение своими руками на ВАЗ 2107, проверка, регулировка

Главная » Регулировка

Регулировка развала схождения – это корректирование углов наклона колес. Для каждого автомобиля существуют сроки, когда необходимо заниматься регулировкой, их рекомендуют производитель. Но бывает, что происходит изменение геометрии установки колес из-за малейшего дефекта, поэтому после самостоятельной замены шаровых опор, нужно отрегулировать развал схождение своими руками.

Содержание

1. Причины возникновения нарушения регулировки колес
2. Проблемы авто, связанные с неправильной регулировкой
3. Понятие развала и схождения колес
4. Когда должен производиться развал-схождение на ВАЗ2107
5. Регулировка развала схождения в автосервисе
6. Регулировка развала — схождения самостоятельно в гараже

Причины возникновения нарушения регулировки колес

Регулировка развала может потребоваться не только со временем, но и по ряду причин, к ним могут относиться:

• форсирование высоких бордюров при парковке;

• замена стоек;
• езда по кочкам и ямам;

• замена резины.

На самом деле любое вмешательство технического характера в ходовую часть, в дальнейшем потребует регулировку. Производители ВАЗ 2107 рекомендуют регулировать развал дважды в год, когда совершается сезонное переобувание. Произведенная вовремя регулировка развала схождения сэкономит деньги и время.

Проблемы авто, связанные с неправильной регулировкой

Плохо отрегулированный развал схождение на ВАЗ 2107 вносят трудности в эксплуатацию автомобиля. Из-за того, что регулировка не была произведена или ее сделали неправильно, могут возникнуть серьезные проблемы.

Неустойчивость на дороге является одной из распространенных проблем. В таком случае, машину ведет в разные стороны и для того, чтобы автомобиль не вилял, водителю приходится прикладывать силу. Такая поездка очень быстро утомляет и доставляет лишь дискомфорт.

Кроме того, шины подвергаются чрезмерному износу из-за слишком большого угла развала, в зависимости от того, какой угол больше, подвергается износу внутренняя или внешняя сторона покрышки. Также шина может быстро выйти из эксплуатации, если в ней недостаточное или огромное количество воздуха.

Также, если выполнена неправильная регулировка схождения, то могут произойти поломки с сальником, подвеской, вкладышами и рулевым управлением.

Понятие развала и схождения колес

Развал – это угол, образовывающий вертикаль и плоскость колеса. Благодаря правильному развалу происходит тесный контакт между покрышками и дорожным покрытием.

При отклонении верхушки колеса от оси ходовки автомобиля – это считается положительным развалом, если наоборот, то отрицательным. Определить точным образом углы развала колес «семерки» можно только, когда в транспортном средстве имеется груз в 320 кг – это приблизительная масса 4-х людей в салоне + груз в багажном отделении + полный бак:

• 430’+20′ — для загруженной машины;
• 05’+20′ — для пустой.

Схождение – угол, образовывающий плоскость вращения колеса и направления движения машины.

С качественным схождением машина будет уверенно вести себя на поворотах, а ее резина не будет изнашиваться раньше времени.

Если передняя часть колеса развернута к продольной оси ВАЗ2107, то это положительное схождение, если наоборот, то отрицательное. Распространенным считается положительный угол, но иногда следует применять отрицательный, тогда устойчивость авто увеличивается, правда на ряду с этим также повышается износ шин.

Нормальным схождением для «семерки» считается:

• от 2-х до 4-х мм для загруженного автомобиля;
• от 3-х до 5-ти мм для пустого.

Еще существует угол продольного наклона – это кастор.

Положительным кастер считается, когда ось поворота колеса отклонена назад в соотношении с направлением движения, а при отрицательном, соответственно, наоборот.

Когда должен производиться развал-схождение на ВАЗ2107

Профессионалы советуют производить регулирование развал схождение колес ВАЗ 2107 после того, как машина каждый раз проезжает расстояние в 10-15 тыс. км. В промежутке между заданными интервалами развал схождение задних колес или передних отрегулировать можно после монтажа передней подвески.

В этом вопросе можно довериться профессионалам с ближайшей СТО, а можно сделать развал схождение в домашних условиях.

Регулировка развала схождения в автосервисе

Если выполнить регулировку самому боязно, то лучше отогнать автомобиль в сервис.

В хорошо оборудованных СТО при ремонтных работах используются три вида стендов: компьютерный, лазерный и оптический.

На оптическом стенде к колесам машины прикрепляют особые трубочки, которые направляют световой луч на плоскость со шкалами, расположенными вертикально и горизонтально. Наклонный угол можно определить по расположению световой точки относительно шкалы.

Оптические стенды имеют один минус – они могут определить развал только на одной паре колес, с таким стендом выставить все четыре колеса под одним углом – трудоемкий процесс, имеющий высокую погрешность.

На ступень выше оптических стендов – лазерные.

Они работают по тому же принципу, только вместо светового луча применяется лазерный. Изначально производится установка лазерных излучателей на авто, а на колесах закрепляются зеркала, расположенные параллельно плоскости вращения. Шкалу измерения устанавливают напротив зеркальной поверхности, тогда при правильном регулировании луч лазера от нулевого параметра шкалы должен вернуться на место от зеркала.

В случае если лазерный луч возвращается в иную точку, то требуется регулировка. Лазерный стенд на ступень выше оптического в точности, но уступает по этому параметру компьютерному стенду.

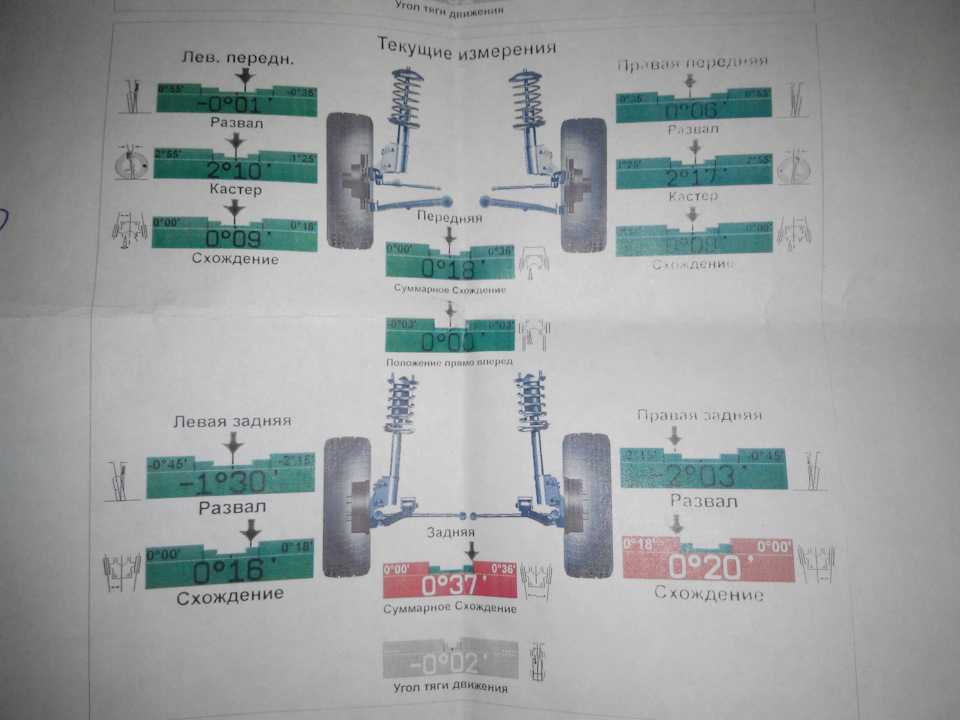

Самым современным оборудованием для развал-схождения является компьютерный стенд.

Он способен определить все величины, используя особые датчики, которые устанавливают на колеса. Датчики передают полученную информацию в компьютер, где происходит сравнение со стандартными параметрами для конкретной марки, например с ВАЗ2107. После компьютерного анализа производится автоматическая балансировка.

Регулировка развала — схождения самостоятельно в гараже

Если на обслуживание СТО нет денег или существует интерес произвести регулировку самостоятельно, то для начала необходимо продиагностировать ходовку. Если ходовая система не в порядке, то развал схождение нет смысла делать.

Существует несколько параметров, которые определяют углы установки колес автомобиля:

• давление внутри шины;
• загруженности машины;
• состояние ходовки.

Перед тем, как преступить к регулировке, нужно опустошить багажник, проверить давление, сравнив с таблицей, и убедиться, что ходовая система не требует ремонта.

Производить работы желательно в гараже, где имеется смотровая яма. Пол в помещении должен быть идеально ровным. Предварительно необходимо подготовить следующие инструменты:

• отвес;
• мелок;
• рулетка;
• два ключа: 13 и 19.

Регулировка развала и схождения, в первую очередь, касается колес, расположенных спереди. Угол регулируется следующим образом:

1. Необходимо установить авто на ровной горизонтальной поверхности. Передние колеса должны смотреть прямо.
2. На резине сделать две меловые пометки – внизу и наверху.
3. Приложить нить отвеса к крылу и измерить отрезок от обода до отвеса в нижней и верхней точках. Разница не должна быть больше 3 мм.
4. Переместить транспортное средство так, чтобы колеса развернулись на 90 градусов. Повторить измерения.

Если требуется регулировка, то нужно:

1. Демонтировать колесо.
2. Ослабить соединение опорной детали стойки масляного насоса и поворотного кулака ключом No 19.
3. Исходя из полученных от замеров параметров, переместить деталь подвески автомобиля внутрь или наружу.

Выполнив регулировку, следует собрать все детали и произвести финальный замер. Регулируя развал машины переднего привода, можно допустить погрешность +- 1мм, а для заднего привода +1-3 мм. При первой неудачной попытке, все необходимо повторить.

Для регулирования схождения, нужно совершить следующие шаги:

1. Для беспрепятственного вращения колес, пространство под ними необходимо обработать пенным раствором.
2. Руль автомобиля следует зафиксировать в положении «прямо».
3. Натянуть тонкую прочную нить вдоль центра ступиц на одном расстоянии от центра задних и передних колес. Определить расстояние от нити до точек обода, расположенных впереди и сзади.
4. Если разница расстояний составляет больше 3-х мм, то необходимо поменять длину рулевой тяги, повернув муфту ключом No 13.
5. В процессе регулирования держать под строгим контролем изменение разницы расстояний от нити до обода.
6. Проделать таким же образом схождение второго колеса.

Задние колеса подвергаются регулировке гораздо реже, но совсем отвергать это все же не стоит, так как они устанавливаются под определенным углом. Неправильный развал задних колес зачастую заключается в деформации одного или нескольких элементов заднего моста. Чтобы установить правильные углы развала, следует устранить деформированные участки или обновить их. Чаще всего этого бывает достаточно.

Чтобы инструкции не были сухой информацией, для закрепления материала, можно ознакомиться с подробным видео:

5 329 views

Похожие материалы

Как делается развал схождение на ВАЗ 2110

Регулировка угла развала колес Ваз-2107.

схождения колёс (рекомендуемый способ): 1 — переднее колесо, 2 — леска, Как. ..

Проверка и в то же время регулировка развала и схождения на автомобиле.

Ваз…

Регулировка угла схождения колес.

…национальный фотоархив, размещение частных фотографий, фотоальбомов. фот…

Углы установки передних колес

Развал схождение ВАЗ 2110.

Как правильно отрегулировать заслонки печки 1118

развал-схождение-1.

Развал-схождение своими руками.

Угол кастера на ваз 2110 своими руками.

Сход-развал.

Диагностика и регулировка развал-схождения колес в Твери- Колесо.69.

СЃР РїР.

Развал схождение Ваз-2110.

8. Сделайте метки на эксцентриковой шайбе и стойке

Развал схождение своими руками на нексии » Информация об автомобилях.

Углы передней подвески ЛАДА(ВАЗ) 2110, 2111, 2112.

Как самостоятельно регулировать развал-схождение в домашних условиях?

Как сделать развал-схождение своими руками.

BMW E38 Club — Развал передних колес!

У многих современных автомобилей имеется отрицательный развал колес задней …

как делается сход развал.

регулировка угла развала и схождения.

Развал — схождение.

развал4.

Развал схождение колес своими руками + видео.

Как отрегулировать схождение колес.

Как отрегулировать развал схождение на ваз 2109.

Замена передних амортизаторов в машине Ваз 2110.

Lada 2109 Светло-серебристый.

Самостоятельная регулировка развал-схождения.

Подвесной подшипник ваз 2106.

Когда нужно регулировать развал-схождение?

Развал-схождение.

углы установки колес. угол кастора, развала и схождения.

Как сделать развал на ваз 2110. Как сделать развал автомобиля ваз своими руками

После замены амортизаторов на передних колесах необходимо сделать геометрию колес. Что нам понадобится для того, чтобы сделать развал-схождение.

Нам понадобятся: набор инструментов:

и два таких блина, тихо вращающихся вокруг своей оси.

Думаю, их несложно сделать самому. Между собой они должны быть независимыми, так как при регулировке одного колеса второе должно стоять, не меняя своего положения.
Еще нам понадобится вот такой отвес:

и два равных бруска.

В нашем случае они по 60 сантиметров.
Еще нам понадобится рулетка и два куска алюминиевой проволоки. Первым делом необходимо проверить уровень кривизны пола помещения, где вы собираетесь производить регулировку.

Если полы неровные, то при установке блинов нужно добиться одинакового уровня между ними.
Теперь загоняем машину на наши блины, вот в этой части с передними колесами,

для того чтобы сделать возможным развал.

Когда мы закончили с развалом, то двигаем машину по центру блинов для регулировки схождения.

В литературе написано, что развал может быть от 0°±30′. Это примерно 2-2,5 мм. клиренс. Получается, что будет разрыв либо в отрицательную, либо в положительную сторону.

Развал сделаем отрицательным, то есть колеса будут стоять буквой «М», и будем делать это около 1 минуты. 30 сек.

Процесс регулировки развала/схождения.

Перед началом регулировки развала/схождения не забудьте проверить давление в шинах и при необходимости выровнять.

Если угол развала отличается от нормы, то отрегулировать его. Для этого ослабьте гайки верхнего и нижнего болтов и, поворачивая верхний регулировочный болт, установите требуемый угол развала. После завершения регулировки затяните гайки моментом 88,2 Н·м (9кгс·м).

После регулировки развала получили показатели около 1м. 30 сек.
На наш отвес приваривается пластина толщиной 2,2 мм.

Когда применяем к диску, то уровень должен быть равным. Пузырь тестя находится в центре.

Развал регулируется и на втором колесе, там делаем такой же угол.

Теперь приступаем к регулировке схождения этих колес.

Переставляем машину колесами в центр блинов. К передним дискам таким образом прикрепляем брусок с алюминиевой проволокой.

На краю планки есть небольшой выступ, к которому мы будем крепить рулетку.

То же самое делаем с изнаночной стороны.
Теперь капроновую нить натягиваем таким образом, чтобы она в этом месте не касалась обода.

На автомобилях российского производства задняя балка уже колеи передних колес. Поэтому нам нужно подложить под резьбу, на заднее колесо, обычную крышку от пластиковой бутылки.

С другой стороны все должно быть идентично.
Далее измеряем передние колеса рулеткой и начинаем регулировать развал-схождение. Записываем результаты всех измерений на бумагу.

В нашем случае получилось:

• переднее колесо 163,7 см;
• задняя часть колеса 162,6 см:
• левое колесо, зазор 8 мм;
• с правой стороны есть зазор 5 мм.

В результате замеров получили расхождение 11 мм. Смотрим на зазор здесь, то есть между резьбой и шиной.

Чтобы сделать схождение, нам нужно примерно выставить зазор 1-1,5 мм, а ширина должна быть 163,5 см.

Теперь регулируем схождение.

Схождение регулируется вращением регулировочных тяг при ослабленных стяжных болтах концов рулевых тяг.

Когда оба стержня скручены, снимаем мерки
.
На переднем колесе должно получиться следующее:

• При измерении по переднему колесу расстояние должно быть 163,1 см;
• При измерении задней части колеса расстояние между ними должно быть ровно 163 см, то есть мы видим разницу в один миллиметр;
• Зазор между нитями должен быть 1 мм.

Колесо с другой стороны должно иметь те же характеристики.

Этот сход-развал очень прост, что любой желающий может свободно сделать в гаражных условиях, не прибегая ни к каким автосервисам. Также такая регулировка поможет вам сэкономить деньги и нервы.

Сделав настройку самостоятельно, вы будете намного спокойнее и увереннее, сами увидите результат и останетесь довольны.

Дата: 01.12.2012
Просмотров: 1050 19630

Многие автомобилисты попадают в ситуации, когда помощь автосервиса недоступна или нет возможности обратиться за квалифицированной помощью. Это может случиться и в том случае, когда требуется сделать аналогичный развал. Если у вас ВАЗ 2110, то передние колеса отрегулировать не так сложно и процедуру можно выполнить самостоятельно.

Для проведения подобного обвала машину необходимо поставить на эстакаду или загнать на яму. Колеса необходимо выставлять строго прямо, регулируя их рулем. Далее проводим замеры между дисками колес: можно использовать простую рулетку, но в этом случае замеры могут быть не очень точными и очень трудоемкими. Можно использовать перископическую трубку или линейку. Если вы решили использовать линейки, на них очень удобно ставить риски. На ВАЗ 2110 сход-развал можно сделать самостоятельно, только если диски колес не деформированы, имеют ровную геометрию. Замеры проводятся строго в горизонтальной плоскости, при этом измеряются не только передние диски, но и задние. Линейка перископа позволяет отмечать или отмечать: измерив результат в одном месте, можно отметить результат второго измерения, после чего измерения сравниваются между собой. Если есть возможная разница, колеса требуют регулировки и сход-развала. Допустим, вы получили результат со смещением в сторону носка на 1 мм.

Итак, приступаем к выполнению развала на ВАЗ 2110. На рулевых тягах откручиваются контргайки. Далее, установив колеса в одно положение, производится регулировка вторыми гайками на рулевых тягах в сторону уменьшения или увеличения. Важно, чтобы стяжки были одинаковой длины. Если одна тяга относительно другой уменьшится на 4 миллиметра, то произойдет перекос. Поэтому необходимо один стержень уменьшить на 2 миллиметра, а второй удлинить на 2 миллиметра, тем самым выровняв их. После этого не забудьте тщательно затянуть контргайки на каждой рулевой тяге.

Для проверки схождения автомобиль необходимо разогнать до скорости 60-70 км/ч. Нужно обратить внимание, нет ли биения в колесах или машина уезжает в сторону. Если эти индикаторы присутствуют, необходимо выполнить регулировку повторно.

Важно помнить, что первоначальные измерения являются основой всего процесса развала. Если ответить на вопрос: могу ли я измерить с точностью до 1 миллиметра, то да. Тогда вы сможете провести грамотный сход-развал. Если нет, то лучше найти время и деньги и обратиться за помощью к квалифицированным работникам автосервиса.

Могут возникнуть ситуации, когда даже после правильного выполнения развала автомобиль ведет себя некорректно: рыскает или уводит в сторону даже после выполнения развала. Возможна неправильная геометрия колесных дисков, неисправность рулевых тяг, перекос шаровых опор или другое. Устранение таких неисправностей осуществляется в автосервисе.

На сегодняшний день автоэвакуация – одна из востребованных услуг, которая позволяет быстро доставить поврежденный или неисправный автомобиль в нужное вам место. Для того, чтобы заказать эвакуатор САО, Вам необходимо связаться с диспетчером нашей компании и сообщить ему, где находится Ваш автомобиль и куда Вам необходимо его перевезти.

Угол продольного наклона оси поворота — угол между вертикалью и линией, проходящей через центры вращения шаровой опоры и опоры опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля . Она помогает стабилизировать управляемые колеса в направлении прямолинейного движения. Этот угол регулируется изменением количества регулировочных шайб на концах растяжки. Шайбы добавляются для уменьшения угла и снимаются для увеличения. При установке/снятии одной шайбы угол меняется примерно на 19″. Симптомы отклонения угла от нормы: увод автомобиля в сторону при движении, разное усилие на руле при левом и правом поворотах, односторонний износ протектора.

Угол развала — угол между плоскостью вращения колеса и вертикалью.Способствует правильному положению качающегося колеса при работе подвески.Угол регулируется поворотом верхнего болта телескопической стойки к поворотному кулаку.При сильном отклонении этого угла от нормы , возможен увод автомобиля с прямолинейного движения, односторонний износ протектора.

Развал-схождение — угол между плоскостью поворота колеса и продольной осью автомобиля. Иногда этот угол вычисляют по разнице расстояний между гребнями обода, измеренных сзади и спереди колес на уровне их центров. Схождение способствует правильному положению управляемых колес при разных скоростях и углах поворота автомобиля. Схождение регулируется вращением регулировочных тяг при ослабленных стяжных болтах концов рулевых тяг. Перед регулировкой рулевая рейка устанавливается в среднее положение (спицы руля расположены горизонтально). Признаки отклонения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за высокого сопротивления качению передних колес (выбег автомобиля значительно меньше намеревался). Рекомендуется проверять и регулировать углы передних колес на станции техобслуживания. Автомобиль ставится на горизонтальную площадку и загружается в соответствии с рекомендациями завода-изготовителя. Проверка и регулировка углов на незагруженном автомобиле допустима, но дает менее точные результаты. Перед этим следует убедиться, что давление в шинах правильное, износ протектора на левом и правом колесах примерно одинаков, люфт в подшипниках и рулевом управлении отсутствует, обода не деформированы (радиальное биение — не более 0,7 мм, осевое биение — не более 1 мм).

Проверка сход-развала обязательна, если вы меняли или ремонтировали детали подвески, влияющие на эти углы. В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяется и регулируется угол кастера оси поворота, затем развал и, в последнюю очередь, схождение. Для обкатанного автомобиля в снаряженном состоянии и с грузоподъемностью 320 кг (4 человека) в кабине и 40 кг груза в багажнике углы установки колес должны находиться в следующих пределах.

Регулировка схождения сегодня уже не большая проблема. Многие станции предоставляют услуги по регулировке сход-развала, ее можно использовать как в городе, так и на трассе. Службы, осуществляющие развал-схождение, имеют оборудование, отвечающее «последним» технологиям. С помощью компьютерных, оптических и лазерных стендов можно выполнить процедуру порока пальцев стопы. максимальный эффект и за считанные минуты. Но раньше водители должны были выставлять необходимые углы самостоятельно. Разберем подробно, как сделать развал автомобиля.

Если положительный угол схождения (передняя часть колеса «смотрит» внутрь) больше нормы, то резина будет стираться снаружи, а если он превышает норму, отрицательный угол (передняя часть колеса наружу), то износ будет виден на внутренней стороне шины.

Оборудование и материалы для регулировки развала-схождения своими силами

Виды неисправностей развал-схождения

Для проведения регулировки нужна площадка, она должна быть ровной, также желательно смотровая яма.

Подскажите! Если развал регулируется в «полевых» условиях, то для создания эффекта ровной поверхности под колеса можно подложить ровные доски.

Для того чтобы выполнить развал схождение своими руками понадобится :

• веревка с отвесом,
• телескопическая линейка,
ключ
• .

Подскажите! Вместо телескопической линейки можно использовать любое приспособление, напоминающее удочку, или держатель для занавески для душа, или домашний турник. По сути, это должны быть 2 трубы разного диаметра с удлинителем и возможностью фиксации.

Регулировка развала

• Ставим машину на ровную площадку, руль выставляем строго прямо.
• Мелом наносим метки на колеса по всему диаметру сверху и снизу.
• Прикрепляем трос с обвесом к крылу и измеряем расстояние от обода до троса.
• Сдаем машину на пол-оборота, чтобы поменять местами метки;
• Снова измерьте расстояние от обода до веревки сверху и снизу.
• Снимите колесо и ослабьте болты поворотного кулака и амортизатора.
• Подвижный закругленный кулак для выравнивания измеренного расстояния.
• Затягиваем болты.

Регулировка угла схождения

• Автомобиль все еще стоит на ровной поверхности.
• Ставим метки мелом, но теперь уже внутри колеса в месте соединения диска с резиной.
• Поместите телескопическую линейку на отметки и совместите отметку «0» с неподвижным указателем, а затем закрепите линейку.
• Немного двигаем машину вперед-назад и проверяем показания. Если расстояние между колесами сзади уменьшилось, то нужно укоротить рулевые тяги с помощью сцепления. Если расстояние увеличилось, то необходимо удлинить рулевые тяги.

Подскажите! При перемещении и фиксации телескопическая линейка или заменяющее ее устройство не должны касаться каких-либо частей подвески и кузова.

Если все сделано правильно, то после выполнения регулировки развала уже можно управлять автомобилем. В этом случае лучше проверить, не происходит ли преждевременный и неравномерный износ резины.

В данной статье описан способ, которым можно отрегулировать углы развала автомобилей ВАЗ своими руками. Но если у вас дорогой автомобиль с дорогой резиной, лучше всего повторить процедуру регулировки на современном оборудовании.

На видео: Как сделать развал носка. Часть 1 из 2

На видео: Как сделать развал носка. Часть 2 из 2

Схождение ваз 2109 своими руками. Развал

Для обеспечения хорошей управляемости и устойчивости автомобиля колеса устанавливаются под определенным углом относительно кузова автомобиля. Для задания этих углов имеется три параметра:

Схождение передних колес при нагрузке 320 кгс, мм — 0 ± 1

Развал передних колес при нагрузке 320 кгс, град — 0±30″

Продольный угол наклона оси вращения колеса при нагрузке 320 кгс — 1°30″±30″

Проверка и регулировка углов установки колес осуществляется на специальных стендах согласно инструкции к стенду

Проверка углов установки колес обязательна при замене или ремонте деталей подвески, которые могут изменить сход-развал

рис. один

Перед регулировкой сход-развала проверьте:

— давление в шинах;

— радиальное и осевое биение колесных дисков: не должно превышать для осевого — 1 мм, для радиального — 0,7 мм;

– руль свободного хода;

— люфт (люфт) в подшипниках ступиц передних колес;

– техническое состояние деталей и узлов подвески (отсутствие деформации, разрушения и износа резинометаллических шарниров, недопустимая осадка верхней опоры стойки подвески). Устранить замеченные неисправности. После установки автомобиля на стенд, непосредственно перед проверкой углов «выжмите» подвеску автомобиля, приложив усилие 392-490 Н (40-50 кгс) 2-3 раза, направленных сверху вниз, сначала на задний бампер, а затем — на передний. При этом колеса автомобиля должны быть параллельны продольной оси автомобиля. При проверке и регулировке сход-развала сначала проверьте и отрегулируйте угол кастера, затем развал и, наконец, развал-схождение.

Угол поворота оси кастера

Если значение угла не соответствует приведенным выше данным, изменить количество прокладок 23, установленных на обоих концах раскосов подвески 29. Чтобы увеличить угол поворота шарнира, уменьшите количество шайб на распорке спереди или сзади. И наоборот, для уменьшения угла добавьте количество шайб, но только сзади раскоса, так как спереди это не всегда возможно из-за короткой резьбовой части раскоса. При изменении количества шайб на растяжке убедитесь, что фаски на шайбах обращены к упорному концу растяжки. Это же правило соблюдайте при установке внутренней упорной шайбы резинометаллического шарнира, когда регулировочные шайбы полностью сняты. Несоблюдение этих требований может привести к ослаблению гаек крепления растяжек. Количество регулировочных шайб на раскосе не должно быть больше двух спереди, четырех сзади. Чтобы не менять положение растяжки 29относительно рычага подвески 22 при регулировке продольного наклона оси шкворня использовать специальное приспособление, фиксирующее растяжку относительно рычага, то есть не позволяющее растяжке вращаться от действия сил при затягивании гайки крепления тянуться к рычагу. Это требование необходимо соблюдать для предотвращения преждевременного износа резинометаллического шарнира и резиновой подушки, на которую опираются концы расчалки. Установка или удаление одной прокладки изменяет угол кастера примерно на 19 градусов.’.

Развал передних колес

Если угол развала отличается от нормы, то отрегулируйте его. Для этого ослабьте гайки верхнего и нижнего болтов и, поворачивая верхний регулировочный болт 11, установите нужный угол развала. По окончании регулировки затяните гайки моментом 88,2 Нм (9 кгс·м).

Схождение передних колес

Если величина схождения не соответствует норме, ослабьте гайки 4 и, поворачивая тяги 5, установите требуемое схождение. Затем убедитесь, что плоскость « А «Шаровая опора 2 параллельна плоскости» В » Опереть поверхность поворотного рычага 3, затем затянуть гайки 4 моментом 121–150 Нм (12,3–15 кгс·м).

Большинство автолюбителей, когда дело доходит до регулировки параметра сход-развала в автомобиле, предпочитают доверить эту задачу проверенному сервисному центру. Но в большей степени это касается тех, кто владеет автомобилями бизнес-класса или более дорогими моделями.

Для того, чтобы понять, в чем суть процесса регулировки, давайте разберемся, что это такое и на что влияет параметр развала-схождения.

Для чего это? От правильно настроенного параметра будет зависеть, насколько автомобилю будет обеспечена курсовая устойчивость, что, в свою очередь, может серьезно сказаться на сроке службы шины транспортного средства. При этом также можно отметить, что отрегулированный автомобиль менее подвержен заносам, намного лучше управляется. Ну и то, что такой автомобиль будет потреблять чуть меньше топлива по сравнению с нерегулируемым, тоже может иметь значение.

Под понятием «развал» означает угол, который вертикальная плоскость колеса составляет по отношению к плоскости его вращения. Во время движения именно этот параметр влияет на то, как будут располагаться колеса. При положительном развале верхняя часть колеса будет направлена ​​наружу относительно вертикальной плоскости колеса. Соответственно, при отрицательном угле — верхняя часть колес направлена ​​внутрь.

Схождением называется угол, который создается между плоскостью вращения колес и направлением движения. Этот параметр серьезно влияет на то, как будут располагаться колеса при разных скоростях, а также при повороте автомобиля. При затягивании хомутов следует учитывать, чтобы паз муфты и пазы хомутов оставались друг напротив друга, допускается отклонение до 30 градусов.

Также следует упомянуть еще один параметр — «Кастер». Указывает угол наклона шкворней в продольном направлении. Этот параметр управляет стабильностью положения передних колес автомобиля относительно направления, в котором он движется. Как правило, значение кастера по умолчанию при правильной настройке составляет 6 градусов.

Как диагностировать свой автомобиль на развал-схождение

Итак, с терминологией разобрались, далее разберем, что нужно для того, чтобы самостоятельно настроить свой автомобиль. Ведь для автовладельцев ваз — среди людей «шестерок», «девяток», «десяток» — провести эту регулировку вполне реально самостоятельно. Первым делом для этого необходимо выбрать ровную площадку, которая будет оборудована подъемником или ямой. Прежде чем приступить к самой регулировке, необходимо убедиться в двух вещах:

• при движении автомобиля прямо — руль должен стоять ровно,
• число оборотов руля в левую или правую сторону относительно положения, в котором автомобиль движется прямо, должно быть одинаковым.

Дополнительно нужно проверить надежность подвески, и измерить давление в шинах — оно должно быть одинаковым для каждого колеса.

Для обеспечения хорошей устойчивости и управляемости вашего ВАЗ 2107 его передние колеса должны быть установлены под правильными углами по отношению к элементам подвески и кузова. ВАЗ 2107 имеет очень удобную конструкцию передней подвески, позволяющую регулировать не только угол схождения и развала, но и угол наклона колес.

Угол оси поворота влияет на стабилизацию управляемых колес в прямолинейном направлении автомобиля. Это касается не только ВАЗ 2107, но и модификации 2101. Этот угол можно увеличить, добавив проставки в задней части, где крепится ось. нижний рычаг… А еще можно попробовать снять прокладки с переднего крепления. При этом угол поворотной оси будет увеличиваться, а если распорки перемещать в противоположном направлении, то угол соответственно уменьшаться. Типичными признаками отклонения угла оси вращения от его нормы являются:

• если при движении автомобиля ведет в сторону
• если нужно приложить разные усилия при повороте руля влево и вправо
• если становится на шины колес, заметен односторонний износ протекторов.

Величина схождения определяется сначала путем измерения расстояния между передним и задним колесными дисками, а затем расчета их разницы. Для этого используйте специальную линейку и приспособление для натяжки с цепочкой. При измерении схождения установите линейку так, чтобы каждый кончик присоединенных к линейке трубок упирался в борт шины, а цепь касалась земли. Стрелка устанавливается на ноль и машина катится вперед так, что линейка остается за осью. Такая простая манипуляция позволит по значению, указанному стрелкой, определить схождение колес. Схождение корректируется и регулируется вращением муфт на боковых рулевых тягах. Контргайки затягиваются в последнюю очередь, но ни в коем случае нельзя забывать о днище.

Более сложная процедура — регулировка развала, однако ее можно выполнить и самостоятельно. Чтобы отрегулировать развал, сначала нужно поднять автомобиль так, чтобы шины находились в воздухе и не касались земли. Определить точки равного биения по бокам шин. Для этих целей можно использовать подставку для рук и маркер (любой фломастер или обычный мел). Рука фиксируется на упоре и маркером диаметра отмечаются те части колес, которые выступают по их диаметру. Затем колесо поворачивается до тех пор, пока метка не станет вертикальной.

Затем возле колеса вывешивается грузик на подвеске или ставится прямоугольная подставка. Разница, которая будет видна между прямоугольной стойкой или резьбой и верхней частью обода, будет соответствовать величине развала вашего автомобиля. Нормальным отклонением считается величина, не превышающая от одного до пяти миллиметров. Регулировка развала осуществляется усилением зазора между поперечиной и осью рычага регулировочными шайбами. Если для регулировки развала вы используете регулировочные шайбы заводского изготовления, то следует учитывать, что одна такая шайба изменяет развал на восемь градусов.

При самостоятельном определении развала схождения и тюнинга вашего ВАЗ 2109 можно прилично сэкономить. Ведь что самое интересное, на СТО регулировку и регулировку развала-схождения чаще всего проводят по старинной методике, потому что никаких специальных инструментов для этого не требуется. А те, кто об этом знает, удивляются, зачем тратить деньги, если эту операцию вполне реально провести самостоятельно. Даже если что-то не получилось, всегда можно обратиться на СТО, где обязательно все наладят.

Есть еще несколько вариантов регулировки развала автомобиля. Некоторые из них будут немного быстрее, чем описанный выше. Однако «быстрый» вариант больше подходит для тех, кто любит импровизировать со своим автомобилем. Регулируя «на скорую руку» можно увеличить нагрузку на автомобиль за счет изменения углов развала и схождения, что в свою очередь может негативно сказаться на его эксплуатационных характеристиках.

Как часто производится регулировка развала-схождения на автомобилях ВАЗ?

С какой периодичностью нужно проводить процедуру срыва конвергенции во времени сказать сложно. Тут скорее следует отталкиваться от пробега и марки автомобиля. Для автомобилей ВАЗ 2106, 2109, 2010 года такая регулировка рекомендуется через каждые 10-15 тыс. км. Что касается иномарок, то они в этом плане менее требовательны – для них такую ​​регулировку можно проводить раз в 30 тысяч километров. Естественно, что при необходимости развал схождения может осуществляться вне плана. Например, в случае, когда ваша машина «поймала» яму, во время которой диск деформировался.

Данную процедуру рекомендуется проводить также после завершения любых ремонтных работ, связанных с передними колесами или ходовой частью. Также при обнаружении на автомобиле изменения дорожного просвета (дорожного просвета) также требуется провести развал-схождение. Еще одним сигналом того, что автомобилю требуется регулировка, может стать заметно ухудшившаяся отдача руля при выходе из поворота.

Для обеспечения устойчивости и управляемости автомобиля передние колеса автомобиля устанавливаются под определенными углами относительно кузова и элементов подвески. Регулировке подлежат три параметра: схождение, развал и кастер.

Рис. 1. Угол продольного наклона оси вращения колеса

Угол кастера оси поворота (рис. 1) — угол между вертикалью и линией, проходящей через центры поворота сферической опоры и подшипник верхней опоры направляющей амортизаторной стойки, в плоскости, параллельной продольной оси автомобиля. Для увеличения угла наклона оси шкворня верхнюю опору стойки, изначально расположенную, как показано на фото 1, необходимо повернуть на 180° относительно отверстия в чашке брызговика корпуса (фото 2).

При этом угол продольного наклона оси вращения увеличится на 0°52″ (порядок работы описан в подразделе).

Угол развала (рис. 2) — угол между плоскостями вращения колеса и вертикали.Регулируется поворотом верхнего болта амортизатора к поворотному кулаку(см. «Снятие направляющей рессоры» ).

Рис. 2. Развал

Схождение (рис. 3) — угол между плоскостью вращения колеса и продольной осью автомобиля.Схождение также можно определить как разность расстояний между фланцами обода, измеренных сзади и спереди колес на уровне их центров.Схождение регулируется вращением внутренней поперечной рулевой тяги при отпущенной контргайке наружного наконечника поперечной рулевой тяги (см. 9).0049 «Снятие наружного наконечника рулевой тяги» ).

Рис. 3. Развал-схождение

Рекомендуется проверить и отрегулировать углы установки передних колес на станции Техническое обслуживание. Перед регулировкой убедиться в правильности давления в шинах, износе протектора шин на левом и правом колесах примерно одинаково, люфтов в подшипниках ступицы и рулевых элементах нет, колеса не деформированы.

Comments |0|
