Притирка клапанов ваз 21083 своими руками видео: Притирка клапанов головки ВАЗ-2108 до 15
Притирка клапанов головки ВАЗ-2108 до 15
Притереть или поменять клапана на головке ВАЗ-2108 можно самому в домашних условиях. А так как устройство клапанов карбюраторных восьмерок и инжекторных двигателей одинаково и разница только в коллекторах, клапана притираются одинаково.
Но есть небольшой нюанс в притирки клапанов восьми клапанной головки ВАЗ-2108. Так как клапана в этих головках регулируются подбором специальных шайб, и надо знать как правильно регулировать и подбирать такие шайбы, которых у Вас скорее всего нет. Но хочется самому притереть клапана и сэкономить деньги на работе мастера, хотя после притирки клапанов обязательно надо будет отрегулировать клапана подбором шайб, если сможете то отрегулируйте сами, а нет то можно проехать до мастера чтобы он отрегулировал клапана, это будет намного дешевле чем отдавать машину мастеру для притирки клапанов.
Как часто бывает, притерли сами клапана, а двигатель не заводится, или заводится но работают не все цилиндры, и сильно стучат клапана.
Поэтому запомните, после того как сняли головку и распредвал, обязательно сложите стаканчики клапанов с шайбами так, чтобы каждый стаканчик с шайбой вернулся на свой клапан, тогда двигатель заведется и можно будет доехать до мастера чтобы четко отрегулировать клапана.
Ниже фото с пояснениями как притереть клапана в головке ВАЗ-2108.
Фото. Подготовленная головка к притирке клапанов. Видите съемник и сальники клапанов, обязательно меняйте на новые сальники клапанов на новые, даже если рабочие сальники клапанов еще хорошие, сальники клапанов не дорогие и экономить на этой мелочи нет смысла. Лучше сразу менять сальники клапанов на новые чем через какое-то время опять выполнять работу по замене сальников.
Фото. Инжекторная головка со стаканчиками на клапанах, помните, каждый стаканчик должен вернуться на свой клапан.
Фото. Ставим съемник клапанов и рассухариваем клапан, но под клапан подложите любой упор (любую железяку) чтобы при нажатии съемником клапан не опускался а рассухарился.

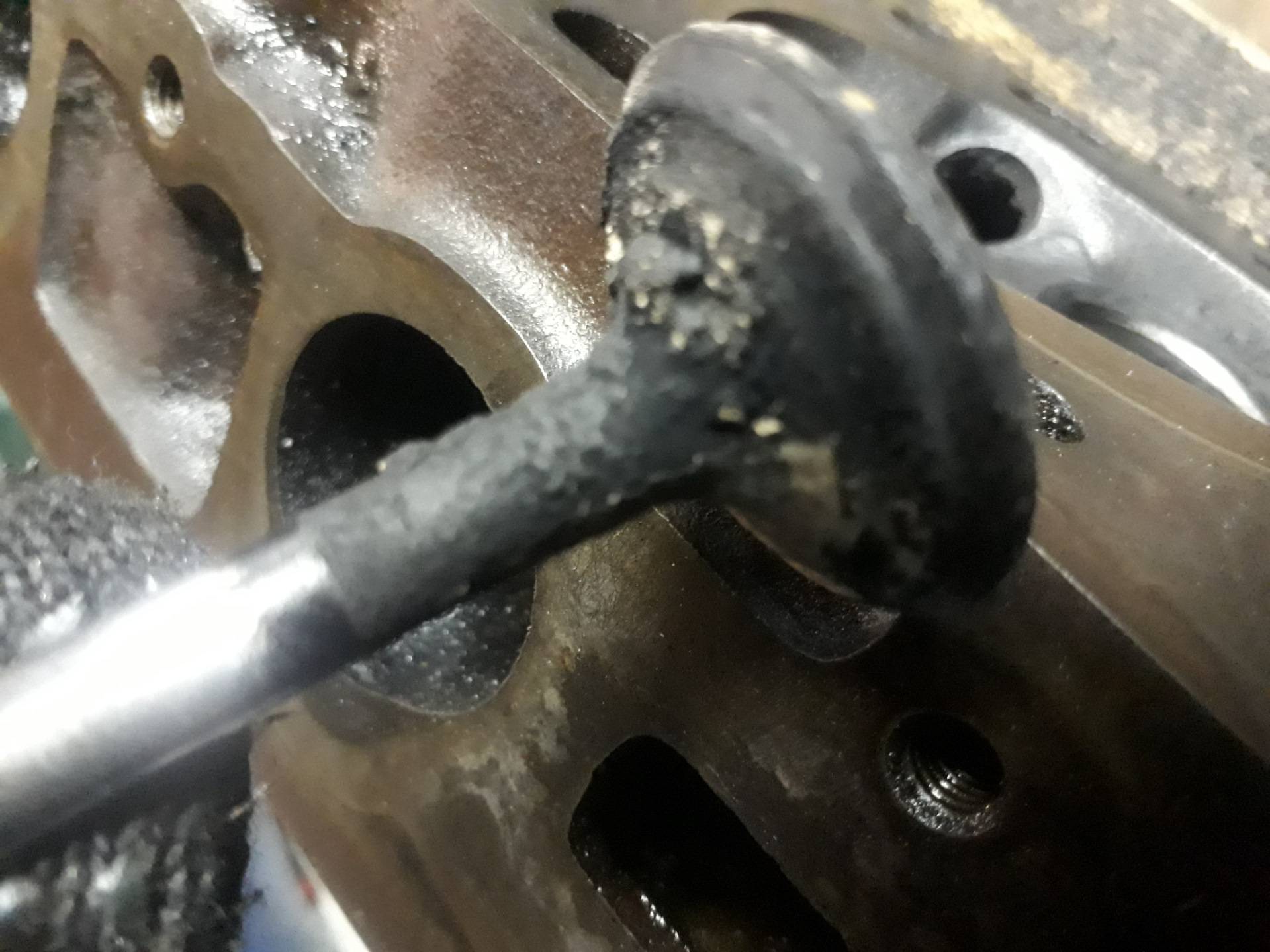

Фото. Извлеченный клапан из головки и намазанный притирочным порошком.
Фото. Вставляем клапан в головку, натягиваем на него самодельную оправку и начинаем дрелью притирать клапан. Подробней об самодельной оправке описано в Как заменить прогоревший клапан?
Фото. После притирки клапана, его желательно слегка укоротить, на фото показано как можно укоротить клапан на домашнем точиле, одной рукой направляйте клапан на точильный камень а второй вращайте, тогда будет ровно сточенный край клапана но может быть с небольшой конусностью, которая не мешает. Так как после притирки клапана он сядет немного выше чем был, поэтому слегка его укоротите чтобы после сборки он не был зажат.
Если ставите совершенно новые клапана то их укорачивать не надо, обычно их после сборки не зажимает, главное стаканчики должны вернуться на свои места.
Фото. Хорошо притертое седло клапана с клапаном.
После притирки обязательно хорошо протрите седло клапана тряпкой и сам клапан, и обратите внимание на цвет притертого седла и сам клапан, цвет должен быть по кругу матово серый, если есть разные оттенки цвета значит плохо притерли седло клапана или сам клапан. Обычно клапан притирается сразу а седло клапана не сразу. Если клапан слегка кривой то он будет притираться не равномерно, одна сторона будет притерта а другая нет, меняйте этот клапан на другой и не тратьте время на притирку кривого клапана. Плохо притертое седло клапана или сам клапан очень быстро прогорит, и даже сразу после сборки двигатель будет дергаться на холостых оборотах из-за плохой компрессии в цилиндре.
Фото. После притирки клапана, снимаем старый сальник клапана, это можно сделать обычными плоскогубцами, зажмите сальник плоскогубцами и постарайтесь прокрутить, если сразу сальник не пошел перехватывайтесь плоскогубцами и старайтесь прокрутить сальник, как только сальник прокрутится он легко снимется.
Фото. Вставляем клапан в головку и одеваем сальник клапанов на клапан.
Фото. Аккуратно трубкой с внутренним диаметром 13мм и легкими ударами забиваем сальник клапанов, как услышите звук стука распространяющийся по всей головке значит сальник сел на место.
Совет, не рассухарвайте сразу все клапана, а притирайте по одному, и засухаривайте сразу клапан, тогда не запутаетесь какой клапан где стоял.
Притирка клапанов головки ВАЗ. Видео
Устранение рокота распредвала ВАЗ 2108-21083. Видео
Горобинский С.
В.
Притирка клапанов 406 двигателя
| Притереть клапана самому в домашних условиях очень просто самому, тогда не придется переплачивать за работу мастеру, способов притирки клапанов несколько, объясню простой и надежный способ притирки клапанов, и как можно самому притереть, или заменить клапана на 16 клапанной головки 406 двигателя. Приспособление для притирки клапановПрежде всего надо приобрести приспособления для притирки клапанов, понадобится дрель, съемник клапанов, паста для притирки клапанов. Более подробно о приспособлениях притирки клапанов описано в Как заменить прогоревший клапан?. Притирка клапанов головки блока 406Фото. Головка блока 406 На фото видите головку блока 406 двигателя, она снята с двигателя и ждет свой очереди по притирки и замене клапанов. Но перед притиркой желательно снять все стаканчики с клапанов и положить их в такой последовательности, чтобы при постановки стаканчиков вы не перепутали их местами и каждый стаканчик вернулся на свое место. Принципе все стаканчики одинаковы, но все-таки если головка уже не новая и много поработала то желательно чтобы каждый стаканчик вернулся на свое место, так как каждый стаканчик давно притерся к своему месту.  Но если случайно перепутаете стаканчики, ничего страшного не будет.
Фото. Головка блока 406 со съемником клапанов
На фото видите универсальный съемник клапанов, этим съемником можно рассухарить и снять клапана с любой головки, переставляя нажиматель съемника ближе или дальше в зависимости от места расположения клапана.
Фото. Рассухаривание клапана при помощи съемника
На фото видите как рассухарить клапан при помощи съемника клапанов, закручиваем болт в близкое место от клапана, цепляемся съемником за болт и нажимаем на тарелку клапана как можно сильней, пальцем откидываем в стороны сухарики. Но обязательно подложите любую железяку под клапан чтобы он в нее упирался.
Фото. Рассухаренный клапан с сухариками
После того как рассухарили клапан вытаскивайте пружины, и вытаскивайте клапан. Совет, не снимайте все клапана сразу, делайте по одному, рассухарили клапан притерли, поменяли сальник клапана, и засухарили клапан.
Фото. Новый выпускной клапан с лева и рабочий с права
Сейчас буду притирать и сразу менять старые клапана на новые, хотя можно было просто притереть рабочие клапана (они еще в хорошем состоянии кроме одного).
Фото. Клапан с нанесенной притирочной пастой перед притиркой клапана
Притирать клапан будем так, намажьте на клапан притирочную пасту как на фото, пасту можно наносить на клапан как показано на фото при помощи шприца или любой палочкой, главное чтобы притирочная паста не попадала на шток клапана.
Фото. Притирка клапана при помощи дрели, с самодельной насадкой
Мне нравиться притирать клапана дрелью, так как увеличивается быстрота притирки. На фото самодельное приспособление для притирки клапанов, состоит оно из шпильки на 8мм. и кусочка плотного резинового шланга который плотно одевается на шпильку. Сделать это приспособление можно так, возьмите шпильку 8мм.
Фото. Хорошо притертый клапан к седлу головки клапана
После притирки клапана нужно обязательно проверить, притерся клапан или нет, для этого после притирки протрите насухо седло клапана, и сам клапан. На фото видите хорошо притертый клапан и хорошо притертое седло клапана. Признаки хорошо притертого клапана такие, широкая серая полоса по кругу клапана, и широкая серая полоса в седле клапана.
Фото. Седло подозрительного клапана и сам клапан
Рассмотрев подозрительный клапан и седло клапана, прихожу к выводу что этот клапан был зажат, так как нет четкого места прогара. Также возникает вопрос, ведь в головке 406 двигателя клапана регулируются автоматически, при помощи компенсаторов и давления масла. Ответ такой, постепенно седло клапана выгорало, и выгорело до такой степени что клапан перестал плотно прижиматься к седлу, и хода компенсатора в стаканчике уже не хватает. Хотя этот клапан до меня заменили новым, но он все равно не держал. Просто старый моторист который делал эту головку и на совесть прошелся шарошкой и хорошо притер клапан, не учел что у компенсаторов небольшой ход, это не копейка в которой можно отрегулировать зазоры клапанов ключами.
Фото. Замеряем штангелем на какую высоту выступает стаканчик клапана от седла распредвала
После притирки нового клапана в замен пропускавшего я замерил штангелем как показано на фото на какую высоту выступает стаканчик клапана по отношению постели распредвала, получилось два миллиметра. Но так как я точно не знаю какой максимум и минимум допустим и лень искать точные допустимые размеры, но у меня неплохо развита логика, я просто замерил высоту стаканчиков хороших рабочих клапанов, и пришел к выводу что желательно чтобы стаканчик клапана был вровень с постелью или максимум на миллиметр выше постели распредвала.
Фото. Укорачивание клапана
Теперь возникает вопрос как уменьшить клапан, все очень просто возьмите и сточите макушку клапана на точиле на ту высоту которая нужна. Обязательно когда будите стачивать клапан на точиле прокручивайте его, как показано на фото, я одной рукой направляю клапан а другой все время его вращаю, тогда получится ровно сточенный клапан но может быть с небольшой конусностью к центру это не страшно.
Фото. Укороченный клапан слева и стандартный справа
После укорачивания клапана и замера выступа стаканчика оп отношению к постели распредвала составило 0,5мм. что меня вполне устроило. Но нельзя стачивать клапан ниже сухариков.
Фото. Сточенного клапана слева и стандартного справа, в головке блока 406
Фото. Снятие сальника клапана
Чуть не забыл, после того как притерли клапан, снимайте старый сальник как показано на фото. Плоскогубцами схватитесь за сальник клапана и постарайтесь его прокрутить, если сразу не пошел сальник клапана перехватывайтесь за сальник и он постепенно ослабнет и прокрутится и выйдет, но не бейте по нему, отколется место на направляющей втулке клапана.
Фото. Набивка сальника на клапан
Набить сальник клапана можно простой трубкой с внутренним диаметром 12 – 12,5мм. как показано на фото только не бейте сильно, а слегка маленьким молотком, как услышите при набивке сальника металлический стук распространяющийся по всей головке значит сальник сел на свое место.
Фото. Плохо притертые седла клапанов
Обратите внимание на фото стрелками показаны не притертые места седел клапанов, эти седла надо еще притирать пока не будет хорошо притертого седла клапана по всему кругу. Если эти седла оставить так как есть то клапана прогорят в этих местах очень быстро.
Фото. Стаканчик клапана с компенсатором вид изнутри
Но если седло клапана выгорело очень сильно и после притирки и укорачивания клапана, клапан получается зажат то надо менять седло клапана в головке. Но в домашних условиях самому менять седло клапана я не советую, для этого надо специальное оборудование. Если все-таки решитесь сами заменить седло клапана, то возможно что оно при нагреве головки выпадет и сломает поршень, разобьет головку и повредит цилиндр. Надеюсь, что прочитав эту статью сможете на профессиональном уровне притереть клапана, и ваша машина вам скажет спасибо, и будет радовать отличной работой двигатель. Comments |0|Category: Своими руками |
Видео
Видео
д.
А так как головка 406 двигателя по устройству клапанов похожа на 16 клапанную головку ВАЗа, даже клапана в 406 голове стоят ВАЗовские 2108, Поэтому принцип притирки и замены клапанов одинаков, этим способом можно притирать и менять клапана также и на 16 клапанной головки ВАЗа.
Потом беритесь за следующий клапан.
оденьте посильней на нее кусочек плотного резинового шланга, и обрежьте шланг так чтобы он полностью налазил на шток клапана и почти упирался в шпильку, тогда при притирки клапана дрелью, шланг не будет болтать в стороны. Притираем клапан так, подложите под клапан железяку чтобы он не падал, натягивайте шланг на клапан, убирайте железяку из под клапана, включайте дрель и тяните клапан на себя но не сильно а так чтобы резиновая шланга не слетала с клапана, делайте такие движения дрелью во время притирки клапана, то притяните клапан то опустите, потрите клапан секунд 30. Затем сильно потяните дрель на себя и резиновая трубка сойдет с клапана.
Но обратите внимание на второй выпускной клапан (он ниже притертого седла и меньше впускного), запомните если клапан имеет синеватый оттенок это признак того что он не держит и пропускает газы, из за этого двигатель троит и не тянет. Также этот клапан если вовремя не принять меры будет выгорать все сильней.
Перед набивкой сальника обязательно вставьте клапан оденьте на него сальник, протолкните трубкой сальник до упора и забивайте.
