Рупорная двухполоска своими руками

Ровно год назад, выкладывал описание деревянного рупорного звена для двухполосной акустики. И рассказывал про 50ГДН-37. Думал, что вот вот и все будет готово. Не тут то было. И вот, к новому старому… Новому году :)))) оно свершилось. А как это происходило можно посмотреть ниже.


В итоге получилась двухполосная АС почти на российских динамиках — НЧ на базе широко известного в узких кругах самодельщиков динамика НОЭМА 50ГДН-37. И ВЧ звено рупорное на динамиках менее известного в Российских широких кругах… узких… ну самодельщики меня поняли, компании EVM.

За это время полностью сменился концепт ВЧ звена, полностью переработано НЧ звено.
Начнем с ВЧ пожалуй.
Зачем нужно рупорное звено дома? спросите вы, а рупорное ВЧ сохраняет звуковой образ (ну скажем исходную АЧХ) без изменения в области прослушивания. А любой точечный источник звука, будь то конусный или купольный вч распространят ВЧ сферическим фронтом излучая во все стороны в комнате. А в результате, к слушателю доходит и прямое излучение и всевозможные отражения, переотражения и резонансы комнаты. АЧХ кривейшая. Управление диаграммой направленности рупором и волноводом позволяют избежать этого эффекта. Почему от этого ушли? А дорого и громоздко. Рупора развивали в основном для профессионального звука. Там надо много мощности и дальности чтобы озвучить кинозал в результате туда все и стали и двигаться. Домашняя тема осталась дорогому хай-енду и не менее дешевым студийным мониторам.

Но были рупора и для качества. Первым описал такой рупор Don Keele ссылка
Чуть позднее, на основе работ Кееле, Clifford A. Henricksen and Mark S.
Ureda of Altec представили миру рупор Mantaray.
ссылка
Основная задача была создать как можно более равномерное звуковое поле в широком угле дисперсии. Это принципиально отличалось от большинства профессиональных систем, где важна дальность, за которую платили лучевой направленностью.
Но практически на монтарэй почти все и остановилось. Не остановился только сам Дон Кииле, и уже работая на JBL, он создал целую серю рупоров constant directivity horn Biradial. Например JBL 2344 на веки запечатлев образ Долли Партон в железе… или в пластике тут как получалось))))).
Попыткой создать примерно такой рупор но для себя, для дома был деревянный проект Yuichi. Формообразующая гиперболическая. По сути, это рупор постоянной направленности. Гиперболоид инженера Аючи))) A-290 FL Hyperbolic Wood Horn.
Этот проект и был представлен тут год назад.

Однако и у этого рупора оказались в реальности проблемки с передачей звукового образа.

Все без фильтра. Сверху желтеньким это АЧХ динамика Радиан 465 в 10 см от среза рупора. Снизу желтый это в 3 метрах на диване по центру, зеленый это 30 градусов от оси, на том же диване с краю, то есть немного дальше, но постоянство диаграммы направленности работает – падения АЧХ на высоких нет, ну или почти нет. А вот область 1200-4000 так красива в близи и проваливается на отдалении. Это не приятно. Это проблема рупора, видимо согласования среза рупора и окружающего пространства – то есть перехода звуковой волны с края рупора в пространство комнаты. И приходилось АЧХ сильно корректировать для выравнивания в зоне прослушивания. Но уже было не плохо. В звучании нет гундосости экспоненциального рупора с тем же драйвером. Понимая, что это правильное направление движения, начинаем изучать матчасть. Исследованиями в этом направлении занимались не только в JBL и в TAD, но и группа энтузиастов на diyaudio.org
ссылка
там же есть программа, в которой можно спроектировать рупор постоянной направленности с заданными параметрами.
Результатом стал STL с прототипом рупора Эллептикон. Но переделать точечный STL в твердое тело соливоркса оказалась задачка нетривиальная. Но терпение и труд всех перепрут.
Кроме того, есть akabak это симулятор работы рупоров, очень полезная штука и получить можно для обучения бесплатно.
ссылка
В результате наш проект выглядит примерно так:


Эти красивые картинки говорят, что рупор будет ровным и главное диаграмма направленности равномерная в угле до 60 градусов по горизонтали.
Вот смотрим на красивую форму рупора в солиде, дорисовываем фланец и делаем объект.

И из файла STL получился сначала твердотельный объект солидворкса, потом программа станка с ЧПУ и вжух. Матрица для рупора из МДФ высокой плотности. Найти однородной плотности МДФ тоже оказалось не просто.



Ну и приклеиваем фланец для крепления драйвера, сверлим отверстия для установки в рупор.
Вуаля. Легким движением рук и ног… в течение года… идея превращается, превращается идея в почти готовую конструкцию в ящике.
Однако, прекрасный Радиан в этом рупоре работать отказался – грузить его большим глубоким рупором нельзя. И тут опять начались наши терзания и метания. Вот пять достойных претендентов из десятка (а то и двух опробованных) профессиональных драйверов.
475 Radian имеет магнитище раза в два больше 465 и проталкивает этот рупор на ура. 18sound ND1090 очень хорош на пару с B&C DE500, но их сегодняшний ценник просто убивает. На удивление, прекрасным по звучанию оказался EVM5245E ссылка
единственный нюанс – надо сильно подбирать в пары.
И вот ЕВМ в нашем эллептиконе. Это без фильтров вообще.

Фиолетовый это замер в точке прослушивания 3 м от АС — в центре на диване, примерно 15 градусов от оси. Зеленый это смещение на край дивана, примерно 30 градусов от оси и чуть дальше от источника, метра 3.5 по прямой. АС стоит почти в горизонт со стеной, то есть 15 градусов от оси первое измерение (по оси не сделал). Но 1500-16000 передает один в один.
Сверяемся с симуляцией поведения рупора в AKABAK 2 (в третьей версии несовместимость трансфера данных из АТХ 4.7, или наоборот)))) и удивляемся как все соответствует.
Далее тоже все просто – используя превосходный бесплатный vituixcad kimmosaunisto.net/ моделируем фильтр для получившегося рупора. Вот на пример ровненько с разделом на 1100 примерно. Ну и доводка напильником уже в железе. Хотя, надо отметить в комнате, да и на слуховые предпочтения фильтр получается не ровненько. Но субъективное предпочтение это уже совсем другое.

А вот дальше начинается настройка на слух и частоты раздела и порядка фильтров и деталей в фильтре… это еще каких-то полгода. Но это уже совсем другая история, которая может длиться бесконечно. Ну и НЧ тут тоже спесьсфиський и о нем отдельно.

Это вариант сотоварища — соучастника в репетиционной точке 60кв.м.

Конечно, я тоже доделаю внешний вид, но пока важно было сделать звук и в процессе настройки фильтров с микрофонами и ДСП мой внешний вид кажется апокалиптическим.
Если кто вдруг))) дочитал до этого места, счастья вам в новом году!!!
А теперь про НЧ секцию.
Долгие поиски привели к очень хорошему НОЭМА 50ГДН-37. Все это было установлено в ящик 140 литров с онкеноподобным ФИ. То есть ширина порта была примерно равна площади излучающей поверхности диффузора, а глубина настраивалась под частоту настройки. В результате был бас в пределах 40 герц, колоссального давления и классического ФИшного звучания. Что мне и не нравилось. ФИ накачивает мою 16кв.м. комнатку и все как в автомобиле гудит. А учитываю инерционность ФИ, бас был жирным и тяжелым. Я совсем не люблю такой бас. А у ЗЯ бас быстрый, хлесткий но компрессированный и легковесный при такой массе подвижной системы. Тут палка о двух концах – хочется хорошего мидбаса, давай легкий диффузор и высокую чувствительность (сильный мотор), а хочется низкого баса – давай низкую резонансную частоту и тяжелую подвижку… тогда прощай быстрый и детальный мидбас.
Вообще, изучение в основном японского опыта построения высококачественных двухполосных студийных мониторов золотого века аудио привело к очень интересным динамикам: TAD 1102 и Coral 12L


ссылкассылка
Именно на таких динамиках делали свои шедевры в Японии и позиционировали их как студийные мониторы. Все они имели примерно одинаковые параметры. Масса подвижной системы в районе 40грамм, резонансная частота в пределах 30 герц и мощная магнитная система и чувствительность в районе 95дб на ватт. У таких систем соотношение MMS/BL а это сила мотора на единицу массы подвижной системы будут очень хорошим. А полная добротность в районе 0.3 позволяет использовать половину эквивалентного объема и высокоэффективное НЧ оформление, будь то рупор или ФИ без опасения выхода за полную добротность системы выше 1.
50ГДН-37 оказался на редкость удачным динамиком. Отлично играет до 2500герц и магнитная система мощнее БИГа, но как всегда чего то не хватает.
На слух играет все отлично. Очень близко по передаче к Телефункену, хотя телек может гораздо выше. Голос передается замечательно. А вот внизу не так все радужно. Нужен такой же… но с перламутровыми пуговицами… вернее с магнитной системой гораздо сильнее. И второе – не нравится центрирующая шайба 50ГДН-37. Для мягкого подвеса нужна мягкая тряпочка и мелкие волны ЦШ.
А тут волны высокие и при сильной амплитуде растягиваются при смещении не равномерно, может вывернуть первую волну со щелчком. От времени и амплитуды тряпочка может размягчиться и центрирующая шайба просядет… катушка будет цокать о магнитную систему. Идеальным решением тут будет вернуться к текстолитовому пауку. Он очень мягкий при смещении по оси вверх-вниз как катушка двигается, но при этом очень жесткий и стабильный при попытке сместить катушку от оси в право или в лево. Более того, если коробчатую (ну тряпочную формованную гофрами как у НОЭМы) центрирующую шайбу растягивать – то при увеличении амплитуды, будет увеличиваться жесткость. Тоже ничего хорошего. У Корал и ТАД волны меленькие и тряпка не бязь скорее всего. Ну что, трепещи Григорий Трофимович!!! Мы идем. (это главный конструктор НОЭМы, если кто не знает)))
После непродолжительных отнекиваний цеховых с НОЭМЫ, они сдались под мощным натиском самопальщиков при поддержке главного конструктора и после «да сделайте вы – эти не отстанут, я их знаю» от руководителя НОЭМЫ, вздохнув сделали.


Что было изменено:
Целлюлоза сульфатная беленая, Ц1 заказали с ЦБК 3кг умоляя манагеров, которые хотели продать вагон.
Центрирующая шайба = текстолитовый краб, ширину ушек удалось с третьего раза подобрать.
Высота катушки увеличена, линейное смещение теперь +-6 = 12мм.
Высота верхнего фланца увеличена на 1мм.
Магнит 160мм, индукция в зазоре 1.3 теслы, железо МС в насыщении, дальше не гонится.
Параметры тиля-смолла:
Fs=31hz
Qts=0.26
BL=14.4
Ve=241 l
Spl = 96db/1wt/1m
Mms= 40g
Субъективно – динамик играет легче и детальнее мид и середину чем Coral 12L-44. Получился превосходный мидбас. Опытным путем фильтрация 2 порядок на 1400герц. Если вы думаете, что все закончилось – нееет, вот теперь самое интересное))) Как получить бас от динамика с Qts=0.26 не используя при этом рупора огромной длины.
Дальнейшее описание может задеть религиозные чувства верующих из секты ЗЯ, адептов из клана оящеров, (ну экранистов и открытооформленцев) и обязательно ранит в сердце канонических резонаторов (ЧВ, TQWT и иже с ними). Да простят меня сии сподвижники и последователи.
От всевозможных оформлений TL, TQWT, обрезанных до четверти волны рупоров свернутых и прочих гребенчатых резонаторов я открещусь сразу. Сам был приверженцем клана TQWT лет 15 назад, наигравшись и наслушавшись туда больше ни ногой. Экраны, Н фреймы и прочие 18 дюймовые эзотерики тоже в сторону. «ну это почти бас и меня так устраивает» мне не импонирует. Самый лучший бас от «экраноплана» я слушал от магнепанов. Но все равно самого нижнего баса там нет.
Кажется, остается не так много, но именно с писания о Гельмгольце (в простонародье ФИ) и начиналось баловство с НОЭМой и BEAG. Два этаких самца ФИ по 160мм диаметром и огромной высотой наполняли комнату 34кв.м. просто заваливая ее размазанным и перекаченным басом. Это трудно описать технически, но ФИ если тихо – его мало, а как только превышается определенный уровень давления, и комната заводится – его становится невыносимо жирно и размазано-затянуто много. ГВЗ там не ГВЗ, но то, что с наплывом массы теряется прыткость басовой части не заметить трудно. Когда эти монстры попали в мою 16квадратную залу… я понял – ФИ в классическом понимании не мое.
После нескольких экзотических экспериментов с H фреймом и ЗЯ, мы вспомнили и реализовали старую добрую идею ПАС или вариовента. Спереди крепится панель с динамиком, а сзади в отверстии под 15 дюймовый динамик))) панель ПАС из двух 8мм панелек фанеры с кучей отверстий (80% от площади 12 дюмового НЧ кажись) и между ними зажаты два слоя натянутых пластов ватина. Пик импеданса получается один, растянутый и сильно зажатый снизу. Фото импедаса ПАС не осталось.

Такое оформление требует очень мощной магнитной системы. Но характер звучания ПАС очень хороший. Нет расхлябанности НЧ, и нет зажатости ЗЯ. И появилось второе дыхание. ПАС действительно работает, немного не хватает в звучании НЧ, но направление правильное. Начинаем изучать матчасть и находим интересное решение. Первый макетный ящик «кольцевого ФИ» видно как подставку под ящик ПАС сверху – передняя пластина с нч динамиком крепится на 4 болтах к передней панели через набор шайб. Шайбами регулировалась толщина (высота) щели.

Как только не назвали этот кольцевой фазоинвертор, что только не рассказывали о его физике и принципе работы. И ортогональные фифекты звука в газах и монополи… даже кое кто пытался изобрести велосипед, ну то есть патент сделать на себя на подобное решение. Но суть оказалась крайне интересной. За счет сильной взаимосвязи соколеблящегося (присоединённого) воздуха к подвижно системе и воздуха в ФИ, мы по сути имеем эффективное, частотозависящее пассивное акустическое сопротивление, «висящее» на подвижной системе на резонансной частоте (а настройку щели можно делать именно так увеличивая или уменьшая высоту), значительно повышая механическую добротность системы на этой частоте (вблизи резонансной частоты НЧ) и практически не влияющее на подвижную систему в остальном диапазоне. Щель очень узкая и за счет трения воздуха о стенки в щели, механическая добротность системы растет. (В классическом пас добротность растет за счет ватного заполнения отверстий). С одной стороны — за счет этих самых потерь ФИ почти ничего в комнату не закачивает. (ну малость, конечно, поддает). А с другой стороны, как и любой резонатор Гельмгольца демпфирует эту самую подвижную систему на своей резонансной частоте. Все это поддается настройке. Единственное – динамик должен обладать мощнейшей магнитной системой, чтобы суммарная добротность с динамиком 0.3 пришла к 0.707 или около того. И если брать динамик с полной добротностью 0.45 и половину эквивалентного объема, то такой вариант не прокатит – суммарная добротность будет под 1 а то и выше, на НЧ горб и бубнежка (что и было изначально с серийным 50ДН-37). Таким образом и получается теоретически что эта высокодобротная масса «привязанная» к подвижной системе оттягивает ее на резонансной частоте вниз, как и любой ФИ, но при этом, не затягивая ничего в звуке. Ну а практически все видно на измерениях. Если наш динамик с резонансной частотой 30гц, эквивалентным объемом 240л поместить в ЗЯ ящик 150 литров, то низов останется от 70-80 герц.


Если в ФИ, то будет 30-40 герц с избытком мясистых и жирных басов. В нашем случае, получается 35-40 герц по уровню -3дб, но без затяжек и избытка НЧ, продавливающих небольшие комнаты.
А вот так выглядит АЧХ системы со стандартным 50ГДН-37. Это на против динамика 50ГДН-37 с места прослушивания – 3.5 метра от АС без фильтров.

Магнитная система 50ГДН-37 слабовата – горбец на нижней границе. Суммарная добротность зашкаливает. Поэтому и сделали магнитище на 160. Теперь горба нет.
Вот новый в оформлении, на полу ковры в два слоя, измерение 2 метра с хвостиком, примерно 15 градусов от оси. Ширина корпуса АС около 45 см. Отлично чувствуется баффл стэп. Уже чувствуются отражения от стен, но не катастрофически. И после 2к направленность уже очевидна. За счет новой целлюлозы, диффузор стал жестче при той же массе и АЧХ немного подправилась.

Ну так, для сравнения, Telefunken Red nipple в полуметре.)))) реально красиво играет от 70гц до 8 килогерц.

Вот Акустика полностью собранная. Щелевые порты ПАС/ФИ можно заметить по демаскирующим выводам проводов сбоку от передней панели)))

Осталось за кадром про фильтр-шмильтр, но там ничего интересного почти нет, если не количество прослушиваний, перебранных деталей… и выбор частоты раздела… но это тоже своя история.
А если бы было 600тысяч лишних, купил бы JBL M2 и не мучился и комнату прослушивания еще бы квадратов 50… Ой да ладно… что то я размечтался.
А всем удачи в новом году. И пусть не засыхает ветка самодельщиков на муське)))

Страница «Сделай сам сабвуфера» — складывание рупора

The Subwoofer DIY Page
Horn Folding Spreadsheets
25 апреля 2023 г.

Складывание новой конструкции басового рожка или изменение размеров существующей дизайн для удовлетворения конкретных требований может быть несколько сложной задачей и склонен к ошибкам. Чтобы упростить процесс и максимально избежать ошибок насколько это возможно, я создал несколько различных книг Excel, которые могут помощь в процессе складывания. Все они должны рассматриваться как «произведения в процессе», поскольку я постоянно добавляю новые функции и, конечно же, исправляю странные ошибки, с которыми я сталкиваюсь, поэтому всегда проверяйте здесь наличие последнюю версию перед использованием любой из этих книг. Некоторые из них я на самом деле использовал для разработки и создания моих собственных сабвуферов (лучший способ подтвердить что рассматриваемая рабочая книга работает), и в этих случаях я включил ссылка на рассматриваемый проект. Если у вас есть какие-либо вопросы о таблицы, разместите их на форуме DIYAudio Subwoofers, используя дал ссылку ниже, спасибо!

http://www.diyaudio.com/forums/subwoofers/171747-spreadsheet-folded-horn-layouts.html

BOXPLAN-THAM
Текущая версия: 4. 6 — 02 апреля 2021 г.
Эта рабочая тетрадь может использоваться для разработки рожок с чеканкой в ​​​​стиле «THAM». Я использовал более раннюю версию эта рабочая тетрадь для разработки моего рога POC2. Электронная таблица позволяет проектировать как одиночные, так и рупоры с двойным расширением.

BOXPLAN-MTH
Текущая версия: 3.3 — 08 января 2023 г.
Эту рабочую тетрадь можно использовать для разработки рожок с рожком «МТХ-30» стильная складка. Складку MTH-30 сделать легко, но он поддерживает только одиночные схемы расширения, что ограничивает его использовать немного.

BOXPLAN-MTHALT
Текущая версия: 3.1 — 08 марта 2018 г.
Эту рабочую тетрадь можно использовать для разработки рожок с альтернативной версией «МТН-30» стильная складка, при которой рот находится на другой стороне коробка. Складку MTH-30 легко сделать, но это только поддерживает конструкции с одним расширением, что ограничивает его использование немного.

БОКСПЛАН-СС
Текущая версия: 9.7 — 21 сентября 2021 г.
Эту книгу можно использовать для разработки рожок в стиле «СС» складывать.

BOXPLAN-VBSLOT
Текущая версия: 2.3 — 08 июня 2021 г.
Эту рабочую книгу можно использовать для вентилируемый сабвуфер. В этой новой версии книги используется Новая модель Hornresp «Offset Driver / Offset Vent» в попытка показать влияние расположения драйвера и вентиляционного отверстия на частотную характеристику. Убедитесь, что вы загружаете последнюю версию Hornresp, прежде чем использовать ее.

BOXPLAN-ODOV
Текущая версия: 0. 3 BETA — 02 апреля 2021 г.
Эта рабочая тетрадь может использоваться для имитации динамика с смещение драйвера и смещение вентиляционного отверстия на перегородке, цель заключается в том, чтобы определить лучшие места для обоих, наблюдая моделирование воздействия на внеполосные резонансные моды в ответ вентиляции.

BOXPLAN-OTHORN
Текущая версия: 3.3 — 30 марта 2021 г.
Эту рабочую тетрадь можно использовать для разработки чеканный рожок с «оторном» стильная складка. Электронная таблица позволяет спроектировать параболическое (по умолчанию), коническое или экспоненциальное расширение, последние два аппроксимируются параболическими сегментами. А имитация настоящего Othorn, созданного с использованием этого рабочая тетрадь показывает частотную характеристику, которая очень похожа на что измеряется для Othorn.

BOXPLAN-WBIN
Текущая версия: 3. 3 — 08 марта 2022 г.
Эту рабочую книгу можно использовать для разработки простого типа W-bin. рог с фронтальной загрузкой.

BOXPLAN-CYCLOPS
Текущая версия: 3.2 — 17 февраля 2023 г.
Эту рабочую тетрадь можно использовать для разработки Нарезанный рожок типа «циклоп» с прямыми сегментами (т. однако последняя секция расклешена).
BOXPLAN-ROAR
Текущая версия: 1.0 — 22 января 2020 г.
Эту рабочую тетрадь можно использовать для проектирования резьбовых соединений типа «ROAR». рог. Рабочая книга содержит оптимизацию и экспорт рутины.
BOXPLAN-SPLANAR
Текущая версия: 0.4 (бета) — 09 ноября 2018 г.
Эта рабочая тетрадь может использоваться для проектирования планарного типа составной рог. Рабочая книга содержит оптимизацию и экспорт рутины.
BOXPLAN-TL1
Текущая версия: 1.9- 04-AUG-2022
Эту рабочую тетрадь можно использовать для проектирования прямых TL с помощью fold, который очень популярен среди любителей автомобильной аудиотехники.
BOXPLAN-TL2
Текущая версия: 1.9 — 17 марта 2023 г.
Эту рабочую тетрадь можно использовать для проектирования прямой TL с помощью лучший фолд, чем TL1 фолд, так как он позволяет гораздо больше гибкость в позиционировании драйвера на полезном смещении по линии.

BOXPLAN-MLTL
Текущая версия: 2.8 — 07 сентября 2021 г.
Эту рабочую книгу можно использовать для разработки Вентилируемый сабвуфер в стиле простой линии передачи с массовой нагрузкой (MLTL) с вентиляционное отверстие, расположенное на узком конце. Я использовал более раннюю версию этой книги для разработки своего «Бум сабвуфер «Unit» и мой бас «POC6» PA единица.

BOXPLAN-MLTL2
Текущая версия: 0.2 (бета) — 13 марта 2022 г.
Эту рабочую книгу можно использовать для проектирования сабвуфер типа линии передачи (MLTL) с складная вентиляция.
BOXPLAN-MLTL3
Текущая версия: 1.6 — 31 марта 2023 г.
Эту рабочую книгу можно использовать для проектирования сабвуфер в стиле линии передачи (MLTL). Два варианта вентиляции представлены в трудовой книжке. Вариант 1 размещает вентиляционное отверстие на той же стороне, что и водитель, а вариант 2 размещает вентиляционное отверстие на противоположная сторона. Вариант 2 дает дизайн, который намного ближе к традиционной TL.
BOXPLAN-SFTH
Текущая версия: 0. 4 (бета) — 21 ноября 2021 г. складывать. Это, вероятно, самый простой способ, которым может быть TH. разработан и лучше всего используется для сборки домашнего аудио в качестве коробки может оказаться довольно высоким.
BOXPLAN-SFTh3
Текущая версия: 0.6 (бета) — 06 февраля 2021 г.
Эта рабочая тетрадь может быть использована для разработки простого TH с двумя складки, похожие на складку SFTH. Подобно сгибу SFTH, это лучше всего использовать для сборки домашнего аудио в качестве коробка может оказаться довольно высокой, хотя дополнительная складка дизайн обеспечивает некоторую гибкость в коробке размеры.
BOXPLAN-TQWT
Текущая версия: 0.1 (бета) — 08 февраля 2019 г.
Эту рабочую тетрадь можно использовать для проектирования простых конических Четвертьволновая трубка с одним складывать. Подобно сгибу SFTH, это лучше всего использовать для сборки домашнего аудио в качестве коробка может оказаться довольно высокой.
BOXPLAN-MWTH
Текущая версия: 0.3 (бета) — 15 апреля 2019 г. та же самая складка, что и в рожке «Microwrecker».
BOXPLAN-BP6S
Текущая версия: 1.3 (бета) — 06 апреля 2023 г. полосовая система. Он также включает дополнительную функцию, которая позволяет импортировать существующую полосу пропускания 6-го порядка Hornresp сим как цель.
BOXPLAN-BP6S2
Текущая версия: 0.5 (бета) — 17 января 2021 г. полосовая система с альтернативной компоновкой.
BOXPLAN-BP6P
Текущая версия: 1. 3 — 06 апреля 2022 г.
Эту рабочую книгу можно использовать для разработки заказать полосовую систему. Он также включает в себя дополнительную функция, позволяющая импортировать существующий 6-й заказ Bandpass Hornresp sim в качестве цели.
BOXPLAN-BP6P2
Текущая версия: 0.1 (бета) — 13 декабря 2020 г. заказать полосовую систему с альтернативной компоновкой, аналогичной конструкции «Парафлекс».
Боксплан-кубо
Текущая версия: 1.2 (бета) — 17 июля 2022 г.
Эту рабочую книгу можно использовать для разработки оптимизированного «Кубо». стучал рог.
BOXPLAN-POC7
Текущая версия: 1.4 — 17 марта 2023 г.
Эту рабочую книгу можно использовать для разработки оптимизированного «POC7». стучал рог.
BOXPLAN-SHINSON
Текущая версия: 0.6 (бета) — 08 февраля 2021 г.
Эту рабочую тетрадь можно использовать для проектирования офсетного валторны с фронтальной загрузкой, используя схему складывания, предоставленную Скоттом Хинсоном. Это все еще продолжается.
BOXPLAN-PARAC
Текущая версия: 0.6 (бета) — 22 марта 2021 г.
Эта рабочая тетрадь может использоваться для проектирования Paraflex «Тип C». дизайн. Это все еще продолжается. Версия 0.6 (бета) включает поддержку новой модели симулятора Hornresp «Ph2».
BOXPLAN-PARAA
Текущая версия: 0.8 (бета) — 22 мая 2022 г.
Эта рабочая тетрадь может использоваться для проектирования Paraflex «Тип A». дизайн. Это все еще продолжается. Версия 0.5 (бета) включает поддержку нового «Ph2» Hornresp. сим модель.
BOXPLAN-PARAC2E
Текущая версия: 0.1 (бета) — 27 февраля 2021 г.
Эта рабочая тетрадь может использоваться для проектирования Paraflex «Тип C2E». дизайн. Это все еще продолжается.
BOXPLAN-PARAH
Текущая версия: 0.1 (бета) — 13 февраля 2021 г.
Эта рабочая тетрадь может быть использована для проектирования простого параболического офсетный герметичный рупор.
BOXPLAN-BP4SLOT
Текущая версия: 1.0 — 06 апреля 2023 г.
Эту рабочую книгу можно использовать для разработки простого драйвера смещения. выравнивание полосы пропускания 4-го порядка со щелевой загрузкой.
BOXPLAN-DRIVERS
Текущая версия: 0.2 (бета) — 21 февраля 2021 г.
Эту рабочую книгу можно использовать для отображения драйвера Hornresp. базу данных в виде простой таблицы, что упрощает просмотр и манипуляция. Книга также позволяет экспортировать базу данных драйверов в другую папку.

В разработке:
. Эти рабочие книги, помеченные как «бета», следует рассматривать как все еще находится в разработке, поэтому ожидайте несколько ошибок. Размеры панели например, нужно тщательно проверить. Если вы воспользуетесь ими и придете через любые ошибки, пожалуйста, сообщите мне о них спасибо, используя сообщение тема указана вверху этой страницы

Общие инструкции:
Это общие инструкции, которым необходимо следовать при использовании BOXPLAN. рабочие тетради. Обратите внимание, что в некоторых из них есть шаги, которые должны соблюдаться при их использовании.

  1. Введите физические размеры, параметры т/с и, если доступны параметры полуиндуктивности для драйвер, который вы хотите использовать в электронной таблице «Драйвер» в книге. Вы также можете использовать опцию «Загрузить драйвер», чтобы загрузить параметры для любого водителя, который в настоящее время хранится в базе данных Hornresp.

  2. Введите физические размеры ящика, который вы хотите использовать в Электронная таблица «Дизайн» в рабочей тетради.

  3. Введите толщину дерева, которое вы планируете использовать для изготовления ящика в электронной таблице «Дизайн» в рабочей книге. В некоторых книгах вы можете выбрать разную толщину для разных панелей.

  4. В некоторых рабочих тетрадях можно отрегулировать глубину вставки дефлектора или положение драйвера на дефлекторе. Сделайте это, если необходимо.

  5. В параметрах Hornresp введите площадь поперечного сечения секций или их длины, где это разрешено.

  6. Если в книге есть кнопка «Оптимизировать», нажимайте ее, пока все числа, выделенные красным, не станут равными «0,00». Компоновка коробки теперь оптимизирована. Если у него нет кнопки «Оптимизировать», отрегулируйте длину каждой панели и угол или углы расширения, пока график расширения не станет гладким, а все числа, выделенные красным, будут означать «0,00» или будут очень близки к нулю.

  7. В разделе «Имя файла» измените желаемое расположение файла экспорта. Расположение по умолчанию для HornResp — «C:\Hornresp\Import». и нажмите на кнопку «Экспорт».

  8. В Hornresp выберите «Файл..Импорт..Запись Hornresp» и импортируйте файл, созданный на шаге 7.

  9. В Hornresp выберите «Инструменты..Мастер громкоговорителей», чтобы вызвать Мастер громкоговорителей и просмотрите смоделированный отклик вашего проекта, выбрав «Мощность» в раскрывающемся меню.

  10. Чтобы настроить дизайн, измените любой из доступных параметров. вы в электронной таблице «Дизайн», нажмите кнопку «Экспорт» и нажмите F6, чтобы быстро обновить сима в Hornresp. Повторяйте этот шаг, пока не получите результат, который вам нравится.

  11. Возьмите размеры панели из раздела «Размеры панели» электронной таблицы, вырежьте панели, соберите коробку и наслаждайтесь. Если доступно, используйте лист «Направляющие» в книге, чтобы помочь с компоновкой любых внутренних панелей в коробке.

Брайан Стил
25 апреля 2023 г.



Складной рупорный динамик – пояснения и калькулятор

Как работает сложенный рупорный динамик?

Конструкция громкоговорителя со сложенным рупором представляет собой частный случай конструкции обычного рупорного динамика. Основная цель Horn – повысить эффективность динамика. Вы могли делать это в детстве: свернуть лист бумаги в форме конуса и кричать через него, чтобы он звучал громче. Это рудиментарный пример реального рога. Другими, более разумными примерами являются труба или тромбон. Эти рупоры легко изготавливаются для высоких и средних частот, потому что рупоры имеют приемлемые размеры.

Если снизить частоту, длина волны увеличится, а значит, и размеры рупора. Здесь в игру вступает сабвуфер со сложенным рупором. Складывание рупора позволяет эффективно использовать пространство и, следовательно, делает корпус более приемлемым по размеру. Примером из реальной жизни может служить туба, духовой инструмент для низких нот. Здесь используется валторна, но не обычная, как труба. Рог тубы не прямой, а в форме улитки, чтобы эффективно использовать пространство. Рупорный громкоговоритель предназначен для перехода от небольшого отверстия к большому. Я могу сделать его прямым или сложенным, но принцип должен оставаться прежним.

Прежде чем мы перейдем к конструкции громкоговорителя со сложенным рупором, мы сначала должны понять основные принципы работы рупорного динамика.

Как рупорный громкоговоритель усиливает звук?

Основным принципом работы рупора является согласование импеданса. Динамик представляет собой механическую систему с высоким импедансом по сравнению с воздухом, который имеет низкий импеданс. Когда волна, распространяющаяся в трубе, встречает резкое изменение акустического импеданса, часть ее энергии будет отражаться обратно. Рога — это не трубы. У них есть определенная конусность. Воздуховод или трубка постепенно увеличиваются в поперечном сечении. Из-за этого конуса или раструба рупоры действуют как трансформатор импеданса (также известный как ответвитель). Они обеспечивают плавный переход от высокого импеданса конуса к низкому импедансу воздуха.

Теперь, когда мы объяснили принцип работы рупора, давайте перечислим причины, по которым вам может понадобиться соединить рупор с динамиком:

  • Высокая эффективность.
  • Устранение резонанса, создаваемого коробками динамиков.
  • Повышенная направленность. Звук не распространяется так сильно, как с обычными излучающими динамиками. В зависимости от того, как устроен рожок, звук направляется в определенные области. Это может быть хорошо или плохо, в зависимости от приложения.
  • Уменьшение нелинейных искажений, создаваемых динамиком.

Части рупорного динамика

Рупор состоит из 3 основных частей:

  • Горловина : часть, которая соединяется с динамиком.
  • Шейка : длина рупора.
  • Рот или раструб : который описывает концевую часть рога, «соединенную» с воздухом.

Рог начнет расширяться, начиная с горла и заканчивая ртом. Динамик будет подключен к горловине рупора и будет излучать звук в устье рупора. Все эти части влияют на то, как валторна повлияет на общий звук. Форма раструба и устья, фаза и направление скорости частиц у устья — все это будет влиять на качество звука и направленность рупора.

Как проектировать громкоговорители — видеокурсы

Одной из основных характеристик рупора является его форма. Рупор имеет определенную конусность, которая определяется скоростью расширения поперечного сечения. Площадь поперечного сечения определяется функцией расстояния от горловины рупора вдоль его оси. Эта функция придаст шейке рожка определенную форму. Это означает, что шея может иметь различную форму, но есть несколько наиболее распространенных форм.

Профили рупора

Вот некоторые распространенные профили рупора:

  • Параболический : Простота проектирования и изготовления, но плохое преобразование импеданса.
  • Конический : Простота проектирования и изготовления, но плохое преобразование импеданса.
  • Экспоненциальный : Хорошее широкополосное преобразование импеданса, но некоторая нелинейность.
  • Гиперболический : Очень хорошее преобразование с высоким импедансом, но с относительной нелинейностью.
  • Ступенчатый : Преобразование высокого импеданса. Нелинейность зависит от разрешения шага. Эта форма не похожа на другие. Рог растет не плавно, а резкими квадратными ступенями (представьте себе куб, затем куб большего размера и т. д. Динамик играет через эти кубы)

Когда вы проектируете рупор, вы будете обращать внимание на 3 вещи: передаточная функция, акустический импеданс в области горла и нелинейные искажения. Есть и другие вещи, о которых нужно беспокоиться, такие как направленность, фазовые искажения и резонансные характеристики, но они второстепенны. Последние свойства можно определить, изменив длину рога и форму рта. Из-за этого аспекта рупоры конической и параболической формы не так популярны.

С другой стороны, экспоненциальные рупорные профили очень популярны, поскольку они имеют хорошую полосу пропускания, относительно низкие линейные искажения и подходящие характеристики импеданса горловины. Гиперболическое расширение дает отклик до более низкого значения частоты по сравнению с экспоненциальным, но спад ниже этой конкретной частоты более крутой. Кроме того, поскольку расширение от горла ко рту происходит более постепенно, внутри создается давление, что может вызвать проблемы с деформацией.

Как сделать рог

Из-за разницы импедансов акустической системы и воздуха передача звука от динамика к воздуху очень неэффективна. Эффективность составляет где-то около 1% или меньше. Рупор похож на интерфейс от конуса к воздуху, чтобы соответствовать разнице импедансов и предотвращать внутренние отражения. Конструкция громкоговорителя со сложенным рупором может повысить эффективность до 80 %. Никто не хочет видеть стены текста с математическими формулами.

Диаметр горловины
  • При выборе диаметра горловины имейте в виду, что воспроизводимая самая короткая длина волны в два раза больше диаметра горловины. Таким образом, для высокочастотного отклика горловина должна быть как можно меньше. Пример :
    • Для 10 000 Гц -> горловина должна быть не более 17 мм.
    • Для 15 000 Гц -> горловина должна быть не более 11,3 мм.
    • Для 20 000 Гц -> горловина должна быть не более 8,5 мм.
Диаметр горловины
  • Диаметр горловины определяет низкочастотную характеристику. Чтобы рупор излучал определенную низкую частоту, размер рта должен быть вдвое меньше длины волны этой конкретной частоты. Таким образом, для хорошего воспроизведения басов рот должен быть как можно больше. Кроме того, самая низкая частота, воспроизводимая валторной, устанавливает резонансную частоту для этой валторны. Пример :
    • Для 100 Гц -> устье должно быть минимум 1,7 м.
    • Для 50 Гц -> устье должно быть минимум 3,4 м.
    • Для 20 Гц -> устье должно быть минимум 8,5 м.
Длина грифа
  • Эта длина определяется устьем рога. Если вы хотите, чтобы устье имело определенный диаметр, шейка валторны будет иметь заданную длину. Вот формула, как рассчитать длину шейки учитывая рост площади поперечного сечения экспоненциально :

    • A = ротовая полость (см 2 ).
    • а = ария горла (см 2 ).
    • f = самая низкая частота.
    • L = длина шеи.

Пример : Допустим, у меня есть низкочастотный динамик диаметром 8 дюймов (20 см), и я хочу, чтобы он снизился до 50 Гц. поэтому площадь будет πR 2 = 3,14 * 10 2 = 314 см 2 .

  • Диаметр рта должен быть 340 см, поэтому он может достигать 50 Гц, поэтому площадь рта будет 3,14 * 170 2 = 3,14 * 28900 =
    •  см 2 .
  • f = 50 Гц.
  • Длина = (log(
    • ) – log(314)) * 4000 / (0,4343 * 50) =  (4,96 – 2,50) * 4000 / 21,72 = 453 см.

    Иногда площадь перед водителем может быть меньше фактического размера водителя. Это означает, что эта область начнет сужаться, чтобы обеспечить маленькое горло для лучшего отклика на высоких частотах, а затем начнет постепенно увеличиваться. Из-за этого рождается область с высоким давлением. Это давление уравновешивается герметичной камерой за конусом, что снижает нелинейные искажения.

    Конструкция динамика со складным рупором

    Мы определили, что размер рупора находится в прямой зависимости от частот, которые мы хотим воспроизвести. Это означает малые и средние рупоры для высоких и средних частот и большие рупоры для низких частот. Рог с устьем диаметром 3,5 м строить нецелесообразно, потому что он, наверное, никуда не влезет. Таким образом, для тех рупоров, которые мы хотим сделать низкими, ниже 100 Гц, необходимо использовать сложенную или спиральную конструкцию.

    Как проектировать громкоговорители — видеокурсы

    Низкочастотные рупоры должны быть очень большими, поэтому, если сложить рупор по длине, корпус станет более практичным. Складывая рупор, вы скомпрометируете высокие частоты системы (средний бас). Однако этот аспект не должен быть проблемой для сабвуферов, поскольку они и так воспроизводят только низкие октавы.

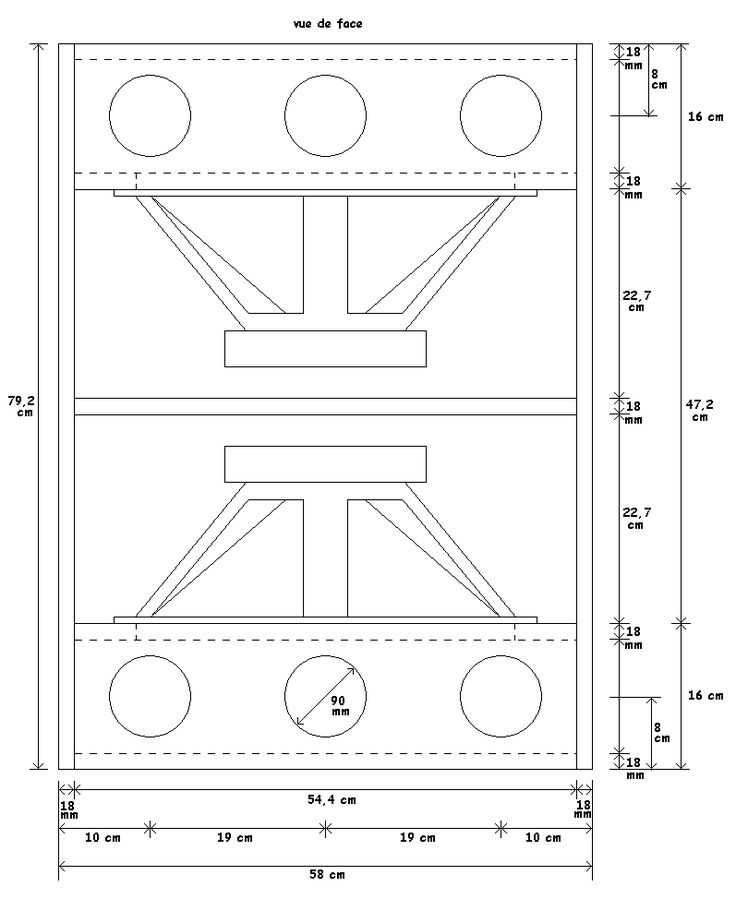

    Распространенные конструкции сабвуфера со сложенным рупором

    Конструкция со сложенным рупором имеет бесконечное количество возможных внутренних компоновок. Основное внимание уделяется увеличению площади вспышки в геометрической прогрессии. То, как вы сложите рог, зависит от вашего воображения. Тем не менее, конструкция динамика со сложенным рупором не является чем-то новым. Есть несколько типов, которые довольно популярны:

    • W-Bins – У этого типа складных валторн есть несколько собственных вариаций. Как и любой другой низкочастотный рупор, он имеет ограниченный частотный диапазон и ухудшенную плавность АЧХ (опубликованные спецификации обычно сглаживают рябь на кривых). Тем не менее, «компактный» размер конфигурации W стоит этого недостатка.
    • Совок – этот тип сложенного рога похож на линию передачи. Передние волны прямые, а задние волны связаны с довольно длинным складчатым рупором. Устье рога стреляет в том же направлении, что и передние волны. У него очень хорошая низкочастотная характеристика из-за длинного рупора и расширенная характеристика на несколько октав выше из-за прямого излучения фронтальных волн.
    • Изогнутый рожок – это еще один типичный рожок, но меньшей длины.

    Области применения

    Сложенный рупорный динамик — популярный выбор для использования на открытом воздухе или в очень больших помещениях. Основная причина в том, что они имеют очень высокую эффективность, и дизайнер может контролировать направленность звука. Размер корпуса не представляет большой проблемы, так как они предназначены для использования вне помещений. Тем не менее, домашняя аудиосистема не чужда дизайну динамиков со сложенным рупором. Задненагруженная конструкция со сложенным проходом увеличивающейся площади позади водителя. Постройте проход, используя деревянные панели в различных конфигурациях, чтобы увеличить площадь в геометрической прогрессии.

    Поместите ограждение в угол, а стены и пол комнаты послужат заключительной частью факела, что избавит от необходимости делать коробку огромной. Ограждение не идеально, так как прогрессия примерно экспоненциальна, а длина короткая, поэтому могут возникать внутренние отражения. Тем не менее, эффективность 40 % не является маловероятной при использовании конструкции со сложенным рупором. Это намного больше по сравнению с типичным корпусом с бесконечной перегородкой, эффективность которого составляет около 0,5%.

    Заключение

    Использование рупора в качестве соединителя с динамиком дает несколько преимуществ, таких как: возможность хорошего управления свойствами волнового фронта, простота управления направлением звука и высокая акустическая мощность в широком диапазоне частот. С другой стороны, рупоры представляют собой резонансное, дисперсионное и нелинейное распространение волны. Из-за этих отрицательных моментов рога не очень популярны в наши дни. Их высокий КПД также не столь привлекателен, так как мощность усилителя сегодня легко достать (дешевые ватты). Тем не менее, они по-прежнему популярны в наружных аудиосистемах, где важными факторами являются эффективность и направленность.

    Ссылки
    1. Newnes Audio and Hi-Fi Engineer’s Pocket Book by Vivian Capelm (Elsevier, 2016). (партнерская ссылка Amazon)
    2. Электроакустические устройства: микрофоны и громкоговорители, 1-е издание, Глен Баллоу (Focal Press, 2009). (партнерская ссылка Amazon)
    3. Справочник по звукоусилению, 2-е издание Гэри Дэвиса и Ральфа Джонса (Yamaha, 1988).

      Comments |0|

      Legend *) Required fields are marked
      **) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
      Category: Своими руками
