Автомобильный сабвуфер своими руками

Небольшие по размеру динамики, установленные в автомобиле, не обеспечивают хорошее воспроизведение низких частот («басов»). Один из  вариантов решения этой проблемы — установить в автомобиль сабвуфер с усилителем общим для правого и левого каналов со своим динамиком. Сабвуфер будет воспроизводить только низкочастотные составляющие звукового диапазона. Далее вы узнаете как сделать сабвуфер своими руками.

Вот только стоит такой сабвуфер с дополнительным усилителем едва ли не дороже всей стереосистемы вместе взятой. Поэтому я и решил сам взяться за его изготовление.

Необходимые детали и материалы

ДСП (фанера) для донышка, ДВП — для округлого  корпуса, ковролин, клей. Для сборки сабвуфера я приобрел 10-дюймовый низкочастотный динамик ALTRONIX E-RSW1039A, два электронных набора для радиолюбителей — «Активный блок обработки сигнала для сабвуферного канала» и «Мощный одноканальный усилитель низкой частоты» (МАСТЕР КИТ NM2117 и NM2034), 5 м специального кабеля (ROCAR HIENDPCOFC SPEAKER CABLE) для подключения акустической системы, корпус для сборки электроники (Z-4A), клеммы, разъемы, штекеры.

Чертёж сабвуфера

Конструкция корпуса акустического агрегата закрытого типа с фазоинвертором.

Сначала пришлось заняться изготовлением корпуса акустической системы типа «закрытый ящик» с фазоинвертором.

Полезный объем корпуса V, диаметр d, длину l трубы фазоинвертора и другие параметры рассчитал на компьютере с помощью программы JBL SpeakerShop (для расчетов можно воспользоваться и этой программой). Все эти расчеты программа выполняет исходя из характеристик используемого динамика (полной добротности Qts, резонансной частоты Fs, эквивалентного объема Vas и т.д.). В моем случае получилось: d=60
мм, l=96 мм. Для динамиков другого типа эти параметры будут, естественно, другими, и в конструкцию акустического агрегата необходимо внести соответствующие изменения. Проще всего в домашних условиях сделать корпус для сабвуфера в виде круглого бочонка, у которого динамик встроен в одно из донышек.

При этом оба донышка можно вырезать электролобзиком из ДСП или многослойной фанеры, а цилиндрический корпус согнут из листа ДВП.

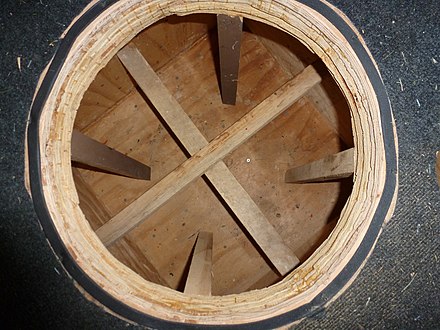

Оба круглых донышка корпуса выпилены лобзиком из ДСП. Сначала я сомневался в прочности такой конструкции и предполагал наклеить два слоя, но после завершения сборки все мои сомнения развеялись, так как корпус получился очень жестким и с ДВП в один слой. Согнуть же заготовку из листа ДВП в цилиндр оказалось довольно просто. Для этого ее достаточно распарить с внешней стороны, проглаживая утюгом через мокрую тяпку. После того как лист ДВП был согнут, круглые донышки я вклеил ПВА и дополнительно закрепил скобками с помощью строительного степлера.

Готовый корпус с внешней стороны обшил ковролином (наклеил и закрепил скобами).

Готовый корпус обшивается ковролином В заключение вклеил трубу фазоинвертора, закрепил на задней панели вставку с клеммами для подключения, подпаял провода и установил на место динамик. Все получилось очень неплохо.

Акустический агрегат в собранном виде



Усилитель для сабвуфера

Со сборкой электроники никаких проблем не возникло. В оба набора «МАСТЕР КИТ» вложены довольно подробные и понятные инструкции, по которым все можно собрать и подключить легко и просто.

Единственное, что сделал не по инструкции — вместо рекомендованного для микросхемы усилителя мощности радиатора площадью 600 см2 установил радиатор центрального процессора (разъем Socket 370) с вентилятором, оставшимся после модернизации компьютера. Замена оказалась вполне приемлемой. И, наконец, электронику я специально вынес в отдельный корпус, хотя рациональнее было бы поместить ее в корпусе акустического агрегата, выгородив для этого специальный отсек. Но мне очень хотелось самому «покрутить» все эти ручки и настроить сабвуфер непосредственно в салоне автомобиля при прослушивании реальной «музыки».

Поэтому собранный усилитель я разместил в перчаточном боксе, а на его лицевую панель дополнительно установил отдельный выключатель питания.

Можно сделать простой усилитель для сабвуфера своими руками по приведённой ниже схеме.

В этой статье подробнее об усилителе для сабвуфера.

Электронный блок сабвуфера установлен в перчаточном боксе, называемом в просторечье «бардачком». Звучит стереосистема с самодельным сабвуфером ничуть не хуже, чем с фирменным, а стоит в несколько раз дешевле.

Но главное в том, что это удалось сделать своими руками! Удачи!

Использованы материалы сайта: v-tuning.ru

Метки: [ автомобиль, для дома, звук ]


ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:
  • Вместо электрического звонка.

    • Сегодня речь пойдет об сенсорном электронном звонке, точнее — тональном сигнализаторе, который питается от 3 -х батареек и не нуждается в кнопке. Вместо неё используется сенсор — сенсорная площадка, состоящая из двух разделенных между собой металлических пластин. Площадку можно оформить в виде номера квартиры. Этой схеме не нужны контакты, которые могут со временем окисляться и в итоге не срабатывание звонка.

    Так же этот сигнализатор можно использовать как звуковой датчик наполнения жидкостью какой-то ёмкости, например, ванны, бака, расширительного бачка в отопительной системе.   Подробнее…

  • Изготовление низковольтного паяльника своими руками

    • Радиолюбителю порой просто необходим низковольтный паяльник для мелких монтажных и ремонтных работ. При работе с печатными платами, с установленными смд радиоэлементами, а также при ремонте, например, провода наушников, микрофона, часов и т.п. потребуется удобство, ловкость и сноровка. В этом случае низковольтный паяльник будет незаменимым помощником. Удобный миниатюрный электрический паяльник с низковольтным питанием будет также безопасным в работе. Сделать его совсем нетрудно, сегодня мы займемся изготовлением нескольких таких паяльников.

    Подробнее…

  • Автомобильный адаптер для ноутбука

    • Когда я выезжаю на машине, беру с собой ноутбук…

    Однажды наткнулся на одном радиолюбительском сайте статью о том, как сделать автомобильный адаптер для ноутбука.

    Несложная схема (см. ниже) — одна микросхема и пара транзисторов…

    Подробнее…

Популярность: 26 502 просм.

Как сделать сабвуфер в машину своими руками



Сабвуфер – это низкочастотная колонка для улучшения звучания музыки. Воспроизводит звуки на частотах от 5 до 200 герц. То есть усиливаются басы и музыка, особенно ритмичная, звучит гораздо лучше и громче. Саб в машину можно установить в мастерской, у специалистов, но можно сделать и самостоятельно.

Для начала нужно определиться с динамиком, исходя из свободного пространства в автомобиле.

Виды динамиков

  • Динамики на 6 дюймов – используются в качестве дополнительного источника мид-баса
  • На 8 дюймов — используются при получении фронтальных басов
  • 10-ти дюймовые — качественно звучат в 15 – 20 литровом корпусе «Закрытый Ящик», получается компактный сабвуфер с неплохим звуковым давлением
  • Динамики на 12 дюймов – оптимальный вариант, хороши для сабвуфера объемом 25 – 35 литров

Основной принцип разницы сопротивлений в звуковой катушке: чем меньше сопротивление нагрузки у усилителя, тем выше мощность. Рекомендуется выбирать 2-4 Ома.

Также, можно точно сказать, что динамик следует выбирать более мощный, чем максимальная мощность усилителя. Но слишком мощный динамик тоже не следует брать, так не хватит мощности на его «раскачку».

Проектирование виртуального образа ящика, лучше делать в программе WinISD 0.44.

Выбираем сабвуфер

По конструкции сабвуферы подразделяются на:

  • Рупорный
  • Закрытый ящик — простой в проектировании, но имеет минимальный КПД
  • Фазоинвертор – наиболее сложный в расчете, но и наиболее продуктивный в результате
  • Пассивный излучатель. Он не имеет усилителя и подключается к отдельному каналу
  • Бандпасс – также сложно рассчитывается, но выдает самое лучшее низкочастотное звучание

Программа WinISD 0.44 позволяет рассчитать 4 типа ящика саба. Воспользовавшись ей, проблем с расчетом коробки для сабвуфера не возникнет.

Как сделать сабвуфер

Сабвуфер можно сделать из стеклопластика или фанеры. Как правило, он устанавливается в багажном отсеке. Но со стеклопластиком новичку будет справиться достаточно сложно. Поэтому подробно рассмотрим процесс изготовления из фанеры. Это одна из самых простых моделей  саба закрытого типа с фазоинвертором, который можно сделать самостоятельно.

Что нам понадобится, чтобы сделать сабвуфер:

  • Фанера, толщиной не меньше 20 мм
  • Герметик и пистолет для него
  • Ткань или ковролин
  • Шурупы и саморезы
  • Электролобзик и шуруповерт
  • Степлер, скобы к нему, клей
  • Наждачная бумага
  • Пространство

Если не найдете такой фанеры, то подойдет любая, толще 10 мм. Но чем больше ее толщина, тем меньше она будет вибрировать и, соответственно, меньше будет дополнительных помех звука саба.

  • Первым делом рассчитываем литраж короба под динамик. Для этого можно воспользоваться программой speakershop. После этого, расчерчиваем фанерные листы по чертежу
  • Затем, электролобзиком разрезаем по нанесенным линиям
  • Для того чтобы согнуть лист ДВП в трубку, достаточно его распарить. После то, как получился цилиндр по краю его надо скрепить саморезами, используя внутреннюю планку
  • После этого, к нему прикрепляются с обеих сторон донышки. Для этого используем клей и степлер. Но лучше все — таки, для этой цели использовать те же саморезы. Все стыки обязательно обработать герметиком
  • Следующий шаг – обтянуть короб выбранным материалом. Это может быть ткань, кожа или что-то иное

И, в заключение, устанавливается фазоинверторная труба, усилитель и припаиваются клеммы для того, чтобы подключить провода.

Прямоугольный короб из фанеры

Также короб для саба может быть трапецевидной формы. И его еще проще сделать, чем предыдущий.

Набор инструментов остается тем же, как и для цилиндрического короба.

  • Используя ту же программу speakershop, рассчитываем объем будущего короба
  • Расчерчиваем листы фанеры и распиливаем его
  • После того, как детали вырезали, к нижней части короба саморезами прикручиваем переднюю стенку. А затем, таким же образом, прикрепляем и верхнюю панель
  • Следующий шаг – это наметить линию скоса на МДФ-панели. От нижнего края ящика, вычитаем толщину листа фанеры и чертим. Лишнее убираем рубанком или лобзиком
  • После этого, можно вставить боковые части и прикрепить их саморезами
  • Все стыки обязательно обработать герметиком. Осталось разобраться с задней панелью, на которой необходимо выпилить отверстия под фазоинверторы. Перед тем, как это делать, нужно с помощью циркуля начертить их диаметр на фанере. Также, это отверстие можно сделать и на боковой стенке
  • Сами фазоинверторы можно изготовить из остатков пластиковой трубы, соответствующего диаметра. Осталось только их подключить
  • Теперь можно оклеить сверху корпус тканью. Перед этим, желательно зашкурить корпус наждачкой и после этого протереть снаружи и внутри влажной тряпкой
  • Можно вставлять фазоинвертор и усилитель. Работа окончена

Осталось лишь установить его в багажник. Если места в нем не хватает, то своими руками можно установить его под сиденье водителя. Кроме этого, иногда «вживляют» саб в крыло машины. При недостатке пространства, специалисты находят массу вариантов, как его подключить.

Выводы

Таким образом, видно, что сделать и подключить его в машину не просто, но и не сложно. Для этого, конечно, понадобятся время, терпение, определенная сноровка в обращении с инструментами. Но результат того стоит. Самостоятельно сделанный саб, для своей машины. Это, как минимум, отличный повод для гордости. Тем более, что в отличие от покупного короба, самодельный легче и проще подключить, ведь отверстия, размеры просчитаны заранее и соответствуют возможностям машины.

Не расстраивайтесь если не все получится с первого раза, возможно придется сделать несколько попыток. Не теряйте веры в себя и свои силы.
