СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ ВАЗ 2101.Подробное описание электросхемы оборудования.

Схема электрооборудования ВАЗ 2101, ВАЗ 2102

Схемы электрооборудования ваз 2101 и 2102 несколько отличаются от схемы ваз 21011 и 21013, для этого мы поместили несколько схем для лучшего ознакомления, с детальным обозначением всех узлов.

  • 1. Фары
  • 2. Подфарники
  • 3. Указатели боковых поворотов
  • 4. Аккумулятор
  • 5. Реле лампы контроля заряда аккумулятора
  • 6. Генератор
  • 7. Стартер
  • 8. Лампа освещения подкопотного пространства
  • 9. Свечи
  • 10. Датчик контрольки давления масла
  • 11. Датчик указателя температуры жидкости охлаждения
  • 12. Сигналы звукового предупреждения
  • 13. Распределитель зажигания или трамблёр
  • 14. Элдвигатель очистителя лобового стекла
  • 15. Датчик сигнализирующий об аварийном падении уровня тормозной жидкости
  • 16. Катушка зажигания или бабина
  • 17. Регулятор напряжения
  • 18. Выключатель очистителя лобового стекла, расположенный в насосе омывателя
  • 19. Элдвигатель отопителя салона
  • 20. Лампа освещения бардачка
  • 21. Резистор добавочный, элдвигателя отопителя салона автомобиля
  • 22. Розетка штепсельная, для переноски
  • 23. Выключатель контрольки ручного тормоза
  • 24. Выключатель стоп сигналов
  • 25. Реле прерыватель указателя поворотов
  • 26. Выключатель света движения задним ходом
  • 27. Предохранительный блок
  • 28. Реле прерыватель ручного тормоза
  • 29. Реле очистителя лобового стекла
  • 30. Переключатель режимов элдвигателя отопителя салона автомобиля
  • 31. Прикуриватель
  • 32. Выключатель плафонов освещения, расположенные в стойках задних дверей
  • 33. Выключатели плафонов освещения салона автомобиля, расположенные в стойках передних дверей
  • 34. Плафоны
  • 35.
    Замок или выключатель зажигания
  • 36. Комбинация приборов
  • 37. Указатель температуры жидкости охлаждения
  • 38. Контролька дальнего света фар
  • 39. Контролька наружного освещения
  • 40. Контролька указателей поворотов
  • 41. Контролька заряда аккумулятора
  • 42. Контролька давления масла двигателя автомобиля
  • 43. Контролька ручного тормоза и уровня тормозной жидкости
  • 44. Указатель уровня бензина в баке автомобиля
  • 45. Контролька крайнего резерва топлива
  • 46. Осветительная лампа комбинации приборов
  • 47. Выключатель сигнала звукового предупреждения
  • 48. Переключатель света фар
  • 49. Переключатель указателей поворотов
  • 50. Выключатель освещения наружного
  • 51. Выключатель приборного освещения
  • 52. Переключатель очистителя лобового стекла
  • 53. Датчик указания уровня и резерва топлива в баке автомобиля
  • 54. Лампа освещения багажного отсека
  • 55. Фонари задние
  • 56. Фонарь освещения номерного знака
  • 57. Фонарь освещения заднего хода автомобиля
  • 58. Колодки штепсельные, заднего пучка проводов, конструктивное расположение на ваз 2102
  • 59. Осветительный плафон, задней части автомобиля ваз 2102

Схема автомобиля — Жигули 2101

Рассмотрим схему электрооборудования на ВАЗ 2101 1970-1985 г.в. Где-то в начале 70-х появился на свет родоначальник будущей «вазовской» «классики» – «Жигули» ВАЗ-2101, совершив переворот в советском автомобилестроении. Эта малолитражка, аналог Fiat 124, обладала хорошим по тем временам комфортом, отменной управляемостью и устойчивостью, а также весьма динамичным двигателем, поэтому «копейки», как любовно «окрестили» их наши соотечественники по последним цифрам индекса -01, получили огромную популярность. На сегодняшний день большая часть этого раритета отслужила свой срок или находится в плохом техническом состоянии. Хотя еще попадаются и ухоженные, неоднократно «реанимированные» и продолжающие терпеливо колесить по дорогам стран СНГ экземпляры.

Схема включения наружного освещения


2 – подкапотная лампа;
3 – аккумуляторная батарея;
4 – генератор;
5 – выключатель света заднего хода;
6 – блок предохранителей;
7 – контрольная лампа наружного
освещения в комбинации приборов;
8 – лампа освещения вещевого ящика;
9 – лампа освещения комбинации приборов;
10 – штепсельная розетка для переносной лампы;
11 – выключатель освещения приборов; 12 – выключатель наружного освещения;
13 – выключатель стоп-сигнала;
14 – выключатель зажигания;
15 – выключатели плафонов, расположенные в стойках передних дверей;
16 – выключатели плафонов, расположенные в стойках задних дверей;

17 – плафоны;
18 – лампа освещения багажника;
19 – задние фонари;
20 – фонарь освещения номерного знака;
21 – фонарь света заднего хода

Включение фар — схема


1 – фары;
2 – аккумуляторная батарея;
3 – генератор;
4 – блок предохранителей;
5 – переключатель света фар; 6 – выключатель наружного освещения;
7 – выключатель зажигания;
8 – контрольная лампа дальнего света фар в комбинации приборов

Схема включения указателей поворота на Жигули 2101


1 – подфарники;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – генератор;
5 – выключатель зажигания;
6 – блок предохранителей; 7 – реле-прерыватель указателей поворота;
8 – контрольная лампа указателей поворота;

9 – переключатель указателей поворота;
10 – задние фонари

Включение звуковых сигналов — схема на ВАЗ 2101


1 – звуковые сигналы;
2 – аккумуляторная батарея;
3 – блок предохранителей; 4 – выключатель звуковых сигналов;
5 – генератор

Схема включения стеклоочистителя


1 – генератор;
2 – аккумуляторная батарея;
3 – выключатель зажигания;
4 – переключатель стеклоочистителя;
5 – реле стеклоочистителя;
6 – моторедуктор стеклоочистителя;
7 – термобиметаллический предохранитель; 8 – выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла;
9 – блок предохранителей;
А – порядок условной нумерации штекеров в колодках реле и моторедуктора стеклоочистителя


Схема включения электродвигателя вентилятора отопителя на Жигули 2101


1 – генератор;
2 – аккумуляторная батарея;
3 – выключатель зажигания;
4 – блок предохранителей; 5 – переключатель отопителя;
6 – добавочный резистор;
7 – электродвигатель вентилятора отопителя

Схема электрооборудования авто ВАЗ–21011, ВАЗ–21013


1 – фары;
2 – передние указатели поворота;
3 – боковые указатели поворота;
4 – аккумуляторная батарея;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – реле включения ближнего света фар;
7 – реле включения дальнего света фар;
8 – генератор;
9 – стартер;
10 – подкапотная лампа;
11 – свечи зажигания;
12 – датчик контрольной лампы
давления масла;
13 – датчик указателя температуры охлаждающей жидкости;

14 – звуковые сигналы;
15 – распределитель зажигания;
16 – моторедуктор стеклоочистителя;
17 – датчик контрольной лампы уровня тормозной жидкости;
18 – катушка зажигания;
19 – электродвигатель омывателя
ветрового стекла;
20 – регулятор напряжения;
21 – электродвигатель отопителя;
22 – лампа освещения вещевого ящика;
23 – добавочный резистор
электродвигателя отопителя;
24 – штепсельная розетка для
переносной лампы;
25 – выключатель контрольной лампы стояночного тормоза;
26 – выключатель сигнала торможения;
27 – реле-прерыватель укзателей
поворота;
28 – выключатель света заднего хода;
29 – блок предохранителей;
30 – реле-прерыватель контрольной
лампы стояночного тормоза;
31 – реле стеклоочистителя; 32 – переключатель электродвигателя отопителя;
33 – прикуриватель;
34 – выключатели плафонов, расположенные в стойках задних дверей;
35 – выключатели плафонов, расположенные в стойках передних дверей;
36 – плафоны;
37 – выключатель зажигания;
38 – комбинация приборов;
39 – указатель температуры охлаждающей жидкости;
40 – контрольная лампа дальнего света фар;
41 – контрольная лампа наружного освещения;
42 – контрольная лампа указателей поворота;
43 – контрольная лампа заряда аккумуляторной батареи;
44 – контрольная лампа давления масла;
45 – контрольная лампа стояночного тормоза и уровня тормозной жидкости;
46 – указатель уровня топлива;
47 – контрольная лампа резерва топлива;
48 – лампа освещения комбинации приборов;
49 – переключатель света фар;
50 – переключатель указателей поворота;
51 – выключатель звукового сигнала;
52 – выключатель омывателя ветрового стекла;
53 – переключатель стеклоочистителя;
54 – выключатель наружного освещения;
55 – выключатель освещения приборов;
56 – датчик указателя уровня и резерва топлива;
57 – лампа освещения багажника;
58 – задние фонари;
59 – фонарь освещения номерного знака;
60 – фонарь света заднего хода

Электросхема оборудования автомобиля ВАЗ–2101, ВАЗ–2102


1 – фары;
2 – подфарники;
3 – боковые указатели поворота;
4 – аккумуляторная батарея;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – генератор;
7 – стартер;
8 – подкапотная лампа;
9 – свечи зажигания;
10 – датчик контрольной лампы давления масла;
11 – датчик указателя температуры охлаждающей жидкости;
12 – звуковые сигналы;
13 – распределитель зажигания;
14 – электродвигатель стеклоочистителя;
15 – датчик контрольной лампы уровня тормозной жидкости;
16 – катушка зажигания;
17 – регулятор напряжения;
18 – выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла;
19 – электродвигатель отопителя;

20 – лампа освещения вещевого ящика;
21 – добавочный резистор
электродвигателя отопителя;
22 – штепсельная розетка для переносной лампы;
23 – выключатель контрольной лампы стояночного тормоза;
24 – выключатель сигнала торможения;
25 – реле-прерыватель укзателей
поворота;
26 – выключатель света заднего хода;
27 – блок предохранителей;
28 – реле-
прерыватель контрольной лампы
стояночного тормоза;
29 – реле стеклоочистителя;
30 – переключатель электродвигателя отопителя;
31 – прикуриватель; 32 – выключатели плафонов, расположенные в стойках задних дверей;
33 – выключатели плафонов, расположенные в стойках передних дверей;
34 – плафоны;
35 – выключатель зажигания;
36 – комбинация приборов;
37 – указатель температуры охлаждающей жидкости;
38 – контрольная лампа дальнего света фар;
39 – контрольная лампа наружного освещения;
40 – контрольная лампа указателей поворота;
41 – контрольная лампа заряда аккумуляторной батареи;
42 – контрольная лампа давления масла;
43 – контрольная лампа стояночного тормоза и уровня тормозной жидкости;
44 – указатель уровня топлива;
45 – контрольная лампа резерва топлива;
46 – лампа освещения комбинации приборов;
47 – выключатель звукового сигнала;
48 – переключатель света фар;
49 – переключатель указателей поворота;
50 – выключатель наружного освещения;
51 – выключатель освещения приборов;
52 – переключатель стеклоочистителя;
53 – датчик указателя уровня и резерва топлива;
54 – лампа освещения багажника;
55 – задние фонари;
56 – фонарь освещения номерного знака;
57 – фонарь света заднего хода;
58 – штепсельные колодки заднего пучка проводов автомобиля ВАЗ-2102;
59 – плафон освещения задней части салона автомобиля ВАЗ-2102

Сервис объявлений OLX: сайт объявлений в Украине

Ивано-Франковск Сегодня 23:42

Драбиновка Сегодня 23:42

Погребы Сегодня 23:42

Львов, Сиховский Сегодня 23:42

1 600 грн.

Договорная

Киев, Оболонский Сегодня 23:42

500 грн.

Договорная

Обухов Сегодня 23:42

Николаев, Центральный Сегодня 23:42

Кременчуг Сегодня 23:42

15 295 грн.

Договорная

Киев, Голосеевский Сегодня 23:42

Электрическая Схема Ваз 2101 — tokzamer.

ru

За годы эксплуатации автомобиля в схему, скорее всего, вносилось масса изменений, поэтому восстановить первозданное состояние электрооборудования бывает довольно сложно.


Добавочный резистор электродвигателя отопителя.

Электродвигатель омывателя ветрового стекла.
Схемы ВАЗ-2101 2102 21011 21013 выс.качество

Например, с г, стал устанавливать ся фонарь 57 света заднего хода с выключателем 26 на коробке передач бачок с датчиком 15 уровня тормозной жидкости.

Выключатель звукового сигнала.

Датчик контрольной лампы уровня тормозной жидкости.

Штепсельная розетка для переносной лампы. Кроме того, на поверхность изоляции могут быть нанесены кольцевые полоски белого, синего, красного или черного цветов.

Двигатель соединяется с массой проводом, имеющим сечение 16 мм2.

Реле Лампочки Генератора ВАЗ

электрическая схема ВАЗ-2101

Блок предохранителей. Выключатели плафонов, расположенные в стойках задних дверей. Реле контрольной лампы заряда аккумуляторной батареи.

Для этого проще использовать схему работы подфарников, вспомогательных осветительных приборов и задних фонарей.

Выключатель сигнала торможения.

Если автолюбитель все эти обозначения знает и различает, то разобраться в любой автомобильной электросхеме ему будет легко даже если это схема незнакомого транспортного средства.

Датчик контрольной лампы давления масла. Лампа освещения вещевого ящика.

Подкапотное пространство По требованию советских инженеров, специалисты компании Fiat переработали некоторые узлы в подкапотном пространстве.

Поделитесь с друзьями:.
ГЕНЕРАТОР И РЕЛЕ 702 ДЛЯ ИНДИКАЦИИ РАБОТЫ ГЕНЕРАТОРА

Автомобили ВАЗ: ремонт, обслуживание, тюнинг

Фонарь освещения номерного знака автомобиля ВАЗ Задний пучок проводов автомобиля ВАЗ

Указатель температуры охлаждающей жидкости ваз Оба контура приводятся в действие от одной педали, которая с помощью кронштейна крепится вместе с педалью сцепления к панели передка кузова.

Комбинация приборов. Каждая такая графическая электросхема имеет четкую структуру: определенный порядок значков элементов то есть каждый из них пронумерован ; обязательное разъяснение всех пиктограмм и нумерации. Датчик указателя уровня и резерва топлива.

Наконечник провода 6, соединяющего аккумуляторную батарею с массой, крепится болтом к правому брызговику; гайка болта приварена к брызговику. Наконечники провода, соединяющего с массой датчик указателя уровня топлива, крепятся под винтами крепления датчика и правого заднего фонаря.

Регулятор напряжения ваз Спецавтомобиль с 1-секционным роторным двигателем мощностью 70 лошадиных сил. Датчик контрольной лампы давления масла.

Реле «копейки», основные потребители и датчики


Модернизированный в году автомобиль с двигателем объемом 1. Свечи зажигания ваз

Спидометр автомобиля ВАЗ Каждая такая графическая электросхема имеет четкую структуру: определенный порядок значков элементов то есть каждый из них пронумерован ; обязательное разъяснение всех пиктограмм и нумерации.

Если поврежденную цепь не отключить от сети, она может очень быстро посадить аккумулятор, провода могут перегреваться, что вызовет большую вероятность возникновения пожара, оплавления проводов и обивки автомобиля. Звуковые сигналы. Панель приборов ваз
Причина отсутствия заряда АКБ на ВАЗ 2101 . Как найти

Что необходимо знать об автомобильной электрической схеме

Информацию по электрооборудованию дополнительно можно скачать в одном архиве со электросхемой Ваз Базовый советский седан ВАЗ с двигателем объемом 1.

Штепсельная розетка для переносной лампы. Электродвигатель омывателя ветрового стекла. Генератор ваз

Контрольная лампа указателей поворота ваз Особенности схемы электрооборудования автомобилей ВАЗ Схема электрооборудования передней части автомобилей и монтаж передних пучков проводов на автомобилях ВАЗ и ВАЗ одинаковы.

Для того чтобы правильно эксплуатировать любое транспортное средство, необходимо предварительно изучить все его технические характеристики и, конечно же, электросхему к нему. Так, каждая графическая схема автомобильной электрической схемы должна включать в себя изображения элементов трех категорий: Источники питания, например, гальванические элементы их функция — вырабатывать электрический ток. В случае большого количества различных элементов трассы изображаются по отрезкам, с обязательным указанием мест разрывов и соединений на схеме.

См. также: Со 34 45 51 300 97 статус

Плавкие предохранители ВАЗ 2101, 2102

Основной пучок проводов — передний. Задний пучок проводов автомобиля ВАЗ Передний пучок 12 имеет три основные ветви. Поскольку по разным проводам протекает электрический ток различной силы, то и поперечное сечение жил проводов тоже различно.

Поэтому минусовые выводы всех приборов и исполнительных механизмов должны были иметь качественный контакт с металлическим кузовом. Распределитель зажигания. Блок предохранителей. Подкапотное пространство По требованию советских инженеров, специалисты компании Fiat переработали некоторые узлы в подкапотном пространстве. Реле стеклоочистителя.

Поэтому перед нами одна из первых массовых схем, которая практически без изменения перешла из автомобиля Fiat на ВАЗ Жигули. Поэтому у автомобилей ВАЗ и ВАЗ одного года выпуска нет отличий в схеме электрооборудования передней части автомобилей. Реле-прерыватель контрольной лампы стояночного тормоза.

Пучок проводов аккумуляторной батареи. Модификации автомобиля ВАЗ Свечи зажигания ваз За годы эксплуатации автомобиля в схему, скорее всего, вносилось масса изменений, поэтому восстановить первозданное состояние электрооборудования бывает довольно сложно.

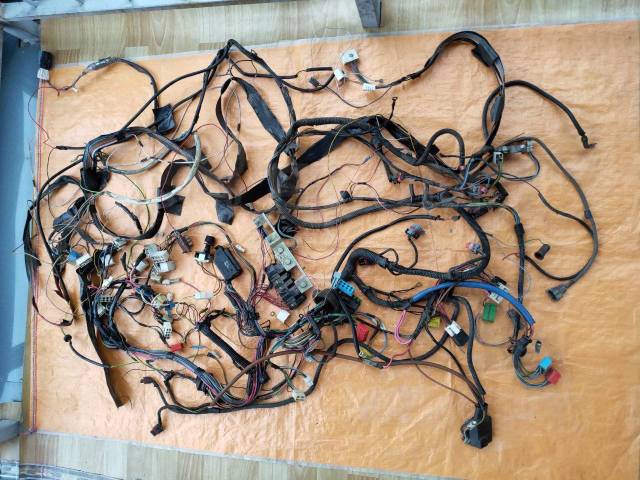

Всё о замене проводки ВАЗ 2101 и прочая полезная информация.

Руководство по ремонту ВАЗ 2101 (Жигули) 1970-1985 г.в. 11.1.2 Интерактивная схема электрооборудования автомобиля ВАЗ–21011, ВАЗ–21013

1 – фары;
2 – передние указатели поворота;
3 – боковые указатели поворота;
4 – аккумуляторная батарея;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – реле включения ближнего света фар;
7 – реле включения дальнего света фар;
8 – генератор;
9 – стартер;
10 – подкапотная лампа;
11 – свечи зажигания;
12 – датчик контрольной лампы
давления масла;
13 – датчик указателя температуры охлаждающей жидкости;
14 – звуковые сигналы;
15 – распределитель зажигания;
16 – моторедуктор стеклоочистителя;
17 – датчик контрольной лампы уровня тормозной жидкости;
18 – катушка зажигания;
19 – электродвигатель омывателя
ветрового стекла;
20 – регулятор напряжения;
21 – электродвигатель отопителя;
22 – лампа освещения вещевого ящика;
23 – добавочный резистор
электродвигателя отопителя;
24 – штепсельная розетка для
переносной лампы;
25 – выключатель контрольной лампы стояночного тормоза;
26 – выключатель сигнала торможения;
27 – реле-прерыватель укзателей
поворота;
28 – выключатель света заднего хода;
29 – блок предохранителей;
30 – реле-прерыватель контрольной
лампы стояночного тормоза;
31 – реле стеклоочистителя;

32 – переключатель электродвигателя отопителя;
33 – прикуриватель;
34 – выключатели плафонов, расположенные в стойках задних дверей;
35 – выключатели плафонов, расположенные в стойках передних дверей;
36 – плафоны;
37 – выключатель зажигания;
38 – комбинация приборов;
39 – указатель температуры охлаждающей жидкости;
40 – контрольная лампа дальнего света фар;
41 – контрольная лампа наружного освещения;
42 – контрольная лампа указателей поворота;
43 – контрольная лампа заряда аккумуляторной батареи;
44 – контрольная лампа давления масла;
45 – контрольная лампа стояночного тормоза и уровня тормозной жидкости;
46 – указатель уровня топлива;
47 – контрольная лампа резерва топлива;
48 – лампа освещения комбинации приборов;
49 – переключатель света фар;
50 – переключатель указателей поворота;
51 – выключатель звукового сигнала;
52 – выключатель омывателя ветрового стекла;
53 – переключатель стеклоочистителя;
54 – выключатель наружного освещения;
55 – выключатель освещения приборов;
56 – датчик указателя уровня и резерва топлива;
57 – лампа освещения багажника;
58 – задние фонари;
59 – фонарь освещения номерного знака;
60 – фонарь света заднего хода

Жгут в сборе правый 2101-3724020 к автомобилю ВАЗ-2101

2103-3716630

# 2103-3716630
Выключатель фонарей заднего хода

2103-3709600

# 2103-3709600
Переключатель

2101-3709600

# 2101-3709600
Блок переключателей

2101-3714000

# 2101-3714000
лампа для салона автомобиля

21011-3709600

# 21011-3709600
Переключатель

10863090

# 10863090
Лампа 5Вт

2102-3714020

# 2102-3714020
Свет освещения багажного отсека

14142390

# 14142390
Лампа 4Вт

2101-3714300

# 2101-3714300
Лампа освещения вещевого ящика

2102-3714030

# 2102-3714030
Прокладка, набивка

2103-3715310

# 2103-3715310
лампа для вытяжки

2102-3716010-01

# 2102-3716010-01
Фонарь задний

10857790

# 10857790
Лампа 5Вт

2101-3711010

# 2101-3711010
Фара в сборе

21011-3711010-30

# 21011-3711010-30
Фара

2102-3716080-01

# 2102-3716080-01
Прокладка, набивка

21012-3711010

# 21012-3711010
Фара в сборе

2102-3717000-02

# 2102-3717000-02
Световой номер

21011-3711010-10

# 21011-3711010-10
Фара

2102-3717120

# 2102-3717120
Прокладка Lightlayer

2101-3710200

# 2101-3710200
Переключатель

2101-3724020 21012-3724020

# 21012-3724020
Жгут проводов в сборе

2101-3710206

# 2101-3710206
Колпачок защитный

10858090

# 10858090
Предохранитель 8А

2101-3722000

# 2101-3722000
Блок предохранителей

11048990

# 11048990
Предохранитель 16А

2101-3722000-10

# 2101-3722000-10
Блок предохранителей

2101-3712010

# 2101-3712010
Фонарь правый

21012-3712010

# 21012-3712010
Фонарь правый

2101-3712011

# 2101-3712011
Габаритный фонарь левый

21012-3712011

# 21012-3712011
Габаритный фонарь левый

2101-3715020

# 2101-3715020
Лампа-патрон Lightof

2101-3724021

# 2101-3724021
Полный левый жгут проводов

21012-3724021

# 21012-3724021
Жгут проводов в сборе

2103-3726450

# 2103-3726450
Реле

Комплектный жгут проводов 21012-3724021 к автомобилю ВАЗ-2101

2101-3714000 # 2101-3714000
лампа для салона автомобиля

$ 12,96

10863090

# 10863090
Лампа 5Вт

2101-3716010

# 2101-3716010
Фонарь задний правый

2101-3709600

# 2101-3709600
Блок переключателей

21011-3716010

# 21011-3716010
Фонарь задний правый

2103-3709600

# 2103-3709600
Переключатель

2101-3716080

# 2101-3716080
Накладка для задних фонарей

21011-3709600

# 21011-3709600
Переключатель

21011-3716628

# 21011-3716628
Прокладка

21011-3716610

# 21011-3716610
Фонарь заднего хода

2103-3715310

# 2103-3715310
лампа для вытяжки

2101-3717000

# 2101-3717000
Световой номер

2101-3714300

# 2101-3714300
Лампа освещения вещевого ящика

2101-3716011

# 2101-3716011
Фонарь задний левый

10857790

# 10857790
Лампа 5Вт

21011-3716011

# 21011-3716011
Фонарь задний левый

2101-3711010 # 2101-3711010
Фара в сборе

$ 117,86

21012-3711010

# 21012-3711010
Фара в сборе

21011-3711010

# 21011-3711010
Фара

21011-3711010-10

# 21011-3711010-10
Фара

21011-3711010-30

# 21011-3711010-30
Фара

2101-3716300 # 2101-3716300
Катафот

$ 41,25

2101-3717018

# 2101-3717018
Прокладка Lightlayer

2101-3724020

# 2101-3724020
Жгут проводов в сборе справа

21011-3717018

# 21011-3717018
Прокладка

21012-3724020

# 21012-3724020
Жгут проводов в сборе

14142390

# 14142390
Лампа 4Вт

2101-3712010

# 2101-3712010
Фонарь правый

2101-3715350

# 2101-3715350
Фонарь багажника

21011-3712010

# 21011-3712010
Указатель поворота

2103-3716630

# 2103-3716630
Выключатель фонарей заднего хода

21012-3712010

# 21012-3712010
Фонарь правый

2101-3712011

# 2101-3712011
Габаритный фонарь левый

10858090

# 10858090
Предохранитель 8А

2101-3722000

# 2101-3722000
Блок предохранителей

21011-3712011

# 21011-3712011
Указатель поворота

2101-3722000-10

# 2101-3722000-10
Блок предохранителей

11048990

# 11048990
Предохранитель 16А

21012-3712011

# 21012-3712011
Габаритный фонарь левый

2101-3710200

# 2101-3710200
Переключатель

2101-3724021

# 2101-3724021
Полный левый жгут проводов

2101-3710206

# 2101-3710206
Колпачок защитный

21012-3724021 2101-3715020

# 2101-3715020
Лампа-патрон Lightof

2103-3726450

# 2103-3726450
Реле

ВАЗ-2101, генератор: схема подключения, ремонт, замена

В автомобиле ВАЗ 2101 генератор является одним из источников питания. Второй — аккумуляторный, но он участвует только в запуске двигателя, остальное время подзаряжается от генератора. Благодаря такому симбиозу возможно снабжение потребителей даже при остановленном двигателе. Можно провести сравнение с мотоциклами типа «Минск», выпускавшимися в советское время.

У них не было аккумулятора, что немного подешевело стоимость автомобиля, но осветительные приборы работали только при работающем двигателе. Но это же мотоцикл.На автомобиле такая схема неудобна, так как двигатель нужно запускать «кривым» стартером или буксиром. И это вызывает довольно серьезные трудности.

Основные узлы генератора

Конструктивно он состоит из следующих основных элементов:

  1. Ротор — подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
  2. Статор — неподвижная часть генератора, также имеет обмотку.
  3. Передняя и задняя крышки, внутри которых установлены подшипники.На них есть проушины для крепления к ДВС. В задней крышке находится конденсатор, необходимый для отсечки переменной составляющей тока.
  4. Полупроводниковый мост — за подобие называют «подкова». На подковообразной основе смонтированы три пары полупроводниковых силовых диодов.
  5. Шкив, на который натягивается ремень генератора ВАЗ-2101. Ремень клиновидный (в современных автомобилях используется многолучевой).
  6. Регулятор напряжения в автомобиле ВАЗ-2101 устанавливается в подкапотном пространстве, вдали от генератора.Но все же это нужно считать частью дизайна.
  7. Щетки устанавливаются внутри генератора и передают напряжение питания на обмотку возбуждения (на ротор).

Обмотка генератора

Всего их два — роторные (возбуждение) и статорные (силовые). Принцип работы установки заключается в том, что генерация тока в силовой обмотке возможна только при соблюдении следующих двух условий:

  1. Имеется постоянное магнитное поле.
  2. Это поле вращается относительно силовой обмотки.

Только при их соблюдении генератор будет работать. Подавая напряжение на обмотку ротора, мы получаем магнитное поле. Поскольку ротор вращается от коленчатого вала, второе условие выполняется. Но все же нужно обратить внимание на то, какая схема подключения генератора ВАЗ-2101. Он подключается к аккумулятору параллельно для зарядки.

Принцип работы генератора

В начальный момент (при запуске двигателя) Напряжение в бортовой сети равно напряжению в аккумуляторной батарее (около 12 В).И в простое он будет поддерживаться примерно на этом уровне. Но при увеличении частоты вращения ротора произойдет скачок напряжения до 30 В. Причина: большее напряжение приложено к обмотке возбуждения из-за увеличения скорости вращения ротора (увеличивается скорость магнитного поля). А это чревато повреждением проводки автомобиля и выходом из строя потребителей.

Регулятор напряжения, щетки

Необходимо, чтобы выходное напряжение генератора оставалось постоянным, и для этого используется простой принцип. Если сделать напряжение питания обмотки ротора постоянным, можно избежать изменения величины магнитного поля. На ВАЗ-2101 генератор должен работать при нагрузке 13-14 В. Даже два одинаковых релейных регулятора могут держать разное значение напряжения.

Типы регуляторов:

  1. Механический — в основе лежит электромеханическое реле и резистор для понижения напряжения.
  2. Semiconductor — основа небольшая схема на маломощных транзисторах или один силовой ключ.
  3. Смешанный — в конструкции присутствует как транзисторная схема, так и электромагнитное реле.

Щетки — это именно тот элемент, с помощью которого реализуется схема подключения генератора ВАЗ-2101. Благодаря им на контактные кольца движущегося ротора подается напряжение.

Как снять генератор

Для демонтажа вам потребуются следующие инструменты:

  1. Ключи гаечные на 10, 13 и 17.
  2. Лопата монтажная.
  3. Проникающая смазка типа WD-40.

Сначала отсоедините аккумулятор и отсоедините провода от генератора. Все работы желательно производить с немного приподнятым передом автомобиля или на смотровой яме, эстакаде. Перед снятием генератора нужно ослабить приводной ремень. Для этого полностью откручиваем ключом к гайке от верхних шпилек картера к блоку двигателя. С ней никаких проблем возникнуть не должно.

Корпус генератора необходимо переместить к агрегату, после чего снимается ремень.Открутить нижний болт крепления будет проблематично. Он находится близко к земле, на него часто попадает пыль, грязь, вода. Поэтому предварительно обработайте резьбовое соединение проникающей смазкой.

Установка генератора

Установка производится в обратном порядке. При необходимости замены генератора на более мощный можно установить аналог от модели ВАЗ-2107 или 2109. Они обладают большей мощностью и способны обеспечить стабильный заряд аккумулятора. Отличие от «родного» ВАЗ-2101 в том, что регулятор напряжения совмещен с щеточным узлом.

Главное, чтобы не было перекосов, иначе ремень порвется, быстро изнашивается, нагрузка на ротор увеличится в несколько раз. Для нормальной работы необходимо, чтобы этот элемент имел определенное натяжение. Регулируется изменением положения корпуса относительно двигателя. Фиксация производится гайкой в ​​верхней части генератора.

Устранение неисправностей

В генераторе могут возникать следующие механические и электрические неисправности:

  1. Износ подшипников диагностируется по характерному свисту или царапанию со стороны устройства.Смазка внутри подшипников со временем испаряется, что увеличивает трение.
  2. Щетки генератора ВАЗ-2101 необходимо своевременно заменять для обеспечения нормальной работы автомобиля. Если они изнашиваются, на приборной панели загорается контрольная лампа со значком батареи.
  3. Недостаточный или чрезмерный заряд аккумулятора — явный признак выхода из строя регулятора напряжения. Тест можно провести обычным мультиметром. Запустить двигатель, включить ближний свет. Холостой ход должен быть около 800 об / мин.Необходимо, чтобы напряжение на выводах АКБ составляло ~ 13,2 В.
  4. Мигание индикатора, пульсация — признак выхода из строя одного или двух полупроводниковых диодов в выпрямительной сборке. Генератор на ВАЗ-2101 построен по классической схеме — он генерирует три фазы, затем преобразует их в постоянный ток с помощью выпрямителя.
  5. В том случае, если генератор не дает заряд, а выпрямитель и регулятор напряжения исправно работают, можно говорить о разрушении одной из обмоток.В этом случае либо заменяют генератор, либо устанавливают новый ротор или статор (в зависимости от того, какая из обмоток разрушена). Диагностика проводится с помощью тестера.

выводы

Несмотря на кажущуюся простоту в автомобиле генератор ВАЗ-2101 способен доставить владельцу немало хлопот. А если во время поездки вы заметили, что загорелась лампа на панели приборов, то необходимо как можно скорее принять меры по устранению поломки. Иногда случается так, что провод просто окисляется, пропадает контакт, но его нужно идентифицировать на ранней стадии, иначе не получится уйти, когда накапливается гидроаккумулятор.

p>

ВАЗ-2101, генератор: схема подключения, ремонт, замена

В автомобиле ВАЗ 2101 генератор является одним из источников питания. Второй — аккумуляторный, но он участвует только в запуске двигателя, остальное время подзаряжается от генератора. Благодаря такому симбиозу возможно снабжение потребителей даже при остановленном двигателе. Можно провести сравнение с мотоциклами типа «Минск», выпускавшимися в советское время.

У них не было аккумулятора, что немного подешевело стоимость автомобиля, но осветительные приборы работали только при работающем двигателе.Но это же мотоцикл. На автомобиле такая схема неудобна, так как двигатель нужно запускать «кривым» стартером или буксиром. И это вызывает довольно серьезные трудности.

Основные узлы генератора

Конструктивно он состоит из следующих основных элементов:

  1. Ротор — подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
  2. Статор — неподвижная часть генератора, также имеет обмотку.
  3. Передняя и задняя крышки, внутри которых установлены подшипники.На них есть проушины для крепления к ДВС. В задней крышке находится конденсатор, необходимый для отсечки переменной составляющей тока.
  4. Полупроводниковый мост — за подобие называют «подкова». На подковообразной основе смонтированы три пары полупроводниковых силовых диодов.
  5. Шкив, на который натягивается ремень генератора ВАЗ-2101. Ремень клиновидный (в современных автомобилях используется многолучевой).
  6. Регулятор напряжения в автомобиле ВАЗ-2101 устанавливается в подкапотном пространстве, вдали от генератора.Но все же это нужно считать частью дизайна.
  7. Щетки устанавливаются внутри генератора и передают напряжение питания на обмотку возбуждения (на ротор).

Обмотка генератора

Всего их два — роторные (возбуждение) и статорные (силовые). Принцип работы установки заключается в том, что генерация тока в силовой обмотке возможна только при соблюдении следующих двух условий:

  1. Имеется постоянное магнитное поле.
  2. Это поле вращается относительно силовой обмотки.

Только при их соблюдении генератор будет работать. Подавая напряжение на обмотку ротора, мы получаем магнитное поле. Поскольку ротор вращается от коленчатого вала, второе условие выполняется. Но все же нужно обратить внимание на то, какая схема подключения генератора ВАЗ-2101. Он подключается к аккумулятору параллельно для зарядки.

Принцип работы генератора

В начальный момент (при запуске двигателя) Напряжение в бортовой сети равно напряжению в аккумуляторной батарее (около 12 В).И в простое он будет поддерживаться примерно на этом уровне. Но при увеличении частоты вращения ротора произойдет скачок напряжения до 30 В. Причина: большее напряжение приложено к обмотке возбуждения из-за увеличения скорости вращения ротора (увеличивается скорость магнитного поля). А это чревато повреждением проводки автомобиля и выходом из строя потребителей.

Регулятор напряжения, щетки

Необходимо, чтобы выходное напряжение генератора оставалось постоянным, и для этого используется простой принцип. Если сделать напряжение питания обмотки ротора постоянным, можно избежать изменения величины магнитного поля. На ВАЗ-2101 генератор должен работать при нагрузке 13-14 В. Даже два одинаковых релейных регулятора могут держать разное значение напряжения.

Типы регуляторов:

  1. Механический — на основе электромеханического реле и сопротивления для понижения напряжения.
  2. Semiconductor — на основе малой схемы транзисторов малой мощности или одного переключателя мощности.
  3. Смешанный — конструкция имеет как транзисторную схему, так и электромагнитное реле.

Щетки — это именно тот элемент, с помощью которого реализована схема подключения генератора ВАЗ-2101. Благодаря им на контактные кольца движущегося ротора подается напряжение.

Как снять генератор

Для демонтажа потребуются следующие инструменты:

  1. Ключи на 10, 13 и 17.
  2. Монтажная лопата.
  3. Проникающая смазка типа WD-40.

Сначала отсоедините аккумулятор и отсоедините провода от генератора. Все работы желательно производить с немного приподнятым передом автомобиля или на смотровой яме, эстакаде. Перед снятием генератора нужно ослабить приводной ремень. Для этого полностью откручиваем гайку 17 ключом от верхней шпильки крепления корпуса к блоку двигателя. С ней никаких проблем возникнуть не должно.

Корпус генератора нужно перенести на блок, после чего ремень снимаешь? Открутить нижний болт крепления будет проблематично.Он находится близко к земле, в него часто попадает пыль, грязь, вода. Поэтому предварительно обработайте резьбовое соединение проникающей смазкой.

Установка генератора

Установка производится в обратной последовательности. При необходимости замены генератора на более мощный можно установить аналог от модели автомобилей ВАЗ-2107 или 2109. Они обладают большей мощностью и способны обеспечить стабильную зарядку аккумулятора. Отличие от «родного» ВАЗ-2101 в том, что регулятор напряжения совмещен с щеточным узлом.

Главное не коробить, иначе ремень порвется, быстро изнашивается, нагрузка на ротор увеличится в несколько раз. Для нормальной работы необходимо, чтобы этот элемент имел определенное напряжение. Он регулируется изменением положения корпуса относительно двигателя. Крепление осуществляется гайкой в ​​верхней части генератора.

Устранение неисправностей

В генераторе могут возникнуть следующие механические и электрические поломки:

  1. Износ подшипников диагностируется по характерному свисту или дребезжанию устройства.Смазка внутри подшипников со временем исчезает, что увеличивает трение.
  2. Щетки генератора ВАЗ-2101 необходимо своевременно заменять для обеспечения нормальной работы автомобиля. Если они изнашиваются, на приборной панели загорается контрольная лампа со значком батареи.
  3. Недостаточный или чрезмерный заряд аккумулятора — явный признак неисправности регулятора напряжения. Поверку можно провести обычным мультиметром. Завести двигатель, включить ближний свет. Холостой ход должен быть около 800 об / мин.Необходимо, чтобы напряжение на выводах АКБ было ~ 13,2 В.
  4. Мигание, пульсация — признак выхода из строя одного или двух полупроводниковых диодов в выпрямительной сборке. На ВАЗ-2101 генератор построен по классической схеме — вырабатывает три фазы, затем с помощью выпрямителя преобразует в постоянный ток.
  5. В том случае, если генератор не заряжается, а выпрямитель и регулятор напряжения исправны, можно говорить о разрушении одной из обмоток.В этом случае либо заменяют генератор, либо устанавливают новый ротор или статор (в зависимости от того, какая обмотка разрушена). Диагностика производится с помощью тестера.

выводы

Несмотря на кажущуюся простоту, в автомобиле ВАЗ-2101 генератор способен доставить хозяину немало хлопот. И если во время поездки вы заметили, что загорелась лампа на приборной панели, то нужно как можно скорее принять меры по устранению поломки. Бывает и так, что провод просто окисляется, пропадает контакт, но это нужно обнаруживать на ранней стадии, иначе не получится при разряженном аккумуляторе.

Продажа автозапчастей и аксессуаров

Автозапчасти и аксессуары

Запустите двигатель

Ремонт старого автомобиля или улучшение повседневной езды? На eBay есть все необходимое для обслуживания вашего автомобиля, грузовика или мотоцикла, не говоря уже о деталях лодок, прицепов, автофургонах, квадроциклах и многом другом. Покупайте в Интернете автомобильные запчасти, включая автомобильные аксессуары и электронику, и демонстрируйте свои любимые бренды с помощью одежды и знаков.Вы даже можете сэкономить деньги, просматривая автозапчасти со скидкой и бывшие в употреблении автомобильные запчасти.

Отремонтируйте вашу поездку с помощью правильных автозапчастей

Если вы никогда не меняли свечу зажигания или постоянно возитесь с ней под капотом, на eBay есть множество инструментов для ремонта. Замените перегоревшие лампы, просмотрев нашу категорию фар, где вы найдете запасные части OEM и многое другое. Скрипучие тормоза? Вы найдете все необходимое для тормозов легковых и грузовых автомобилей, включая тормозные колодки и дисковые роторы.eBay Motors лучше, чем магазин автозапчастей, потому что у нас есть все необходимое для правильного выполнения работы, и многие из наших продавцов предлагают бесплатную доставку. Посетите блог eBay Motors, чтобы узнать, как делать статьи в блоге DIY.

Улучшите интерьер вашего автомобиля

На самом деле, вы будете проводить больше времени, глядя на интерьер вашего автомобиля, чем на внешний вид, поэтому потратите время на то, чтобы сделать его комфортным и привлекательным. Обновите коврики, выбрав из нашего ассортимента передних и задних сидений радужные цвета и узоры.Если вам не хватает подстаканников, выберите несколько типов и стилей, в том числе те, которые предназначены для вашего мобильного телефона. С правильными автомобильными аксессуарами для любого типа транспортного средства вам гарантирована комфортная поездка.

Взгляд на экстерьер

Хотите повысить производительность своей выхлопной системы? Посмотрите, какие решения доступны в нашей категории выхлопных газов. Думаете об обновлении колес или шин? Какими бы ни были ваш обод или шина, среди наших автозапчастей вы найдете множество вариантов.

Магазин всех дополнительных услуг

Если вы ищете аксессуары для тела, попробуйте одну из наших воздушных плотин. Или, может быть, в вашем будущем расширитель крыльев? У нас их тоже много. А если ваш район подвержен грязи и наводнениям, защита от брызг может быть правильным решением. Если вы скоро путешествуете, купите багаж и велосипедные стойки для крыши или багажника и узнайте, сколько груза вы можете взять с собой в следующий раз, когда взлетите.

ВАЗ — 2101 — Запчасти. Архив объявлений


Двигатель, трансмиссия, агрегаты

Свечи, проволока

Электрика и освещение

Свечи
Катушки зажигания
Компрессоры
Генераторы
Фары, Ксенон
Камеры заднего вида
Сигнализация
Стартеры

Кузов и салон

Защита картера

Ходовая часть

Диски
Стволы, колеса

Другое


Прочие запчасти

ВАЗ — 2101 — Запчасти —


Двигатель, трансмиссия, агрегаты

Свечи, проволока

Электрика и освещение

Свечи
Катушки зажигания
Компрессоры
Генераторы
Фары, Ксенон
Камеры заднего вида
Сигнализация
Стартеры

Кузов и салон

Защита картера

Ходовая часть

Диски
Стволы, колеса

Другое


Прочие запчасти
.

Comments |0|

Legend *) Required fields are marked
**) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
Category: Разное
