Предохранители и реле Ford Focus 2 со схемами блоков описанием и электро схемой
Компактный автомобиль Ford Focus 2 го поколения производился в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах как с бензиновыми, так и дизельными двигателями. За это время автомобиль прошёл рестайлинг один раз, который коснулся как интерьера так и экстерьера. В данной публикации мы покажем описание блоков предохранителей и реле Форд Фокус 2, места их расположения, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полные электрические схемы автомобиля.
Актуальное назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки форд фокус 2. Сверяйте обозначением со схемой на обратной стороне защитной крышки. А если у Вас не то поколение модели, смотрите тут: Фокус 1 и Фокус 3.
Содержание
- 1 Общее расположение блоков
- 2 Блок под капотом
- 3 Блок в салоне
- 3.
1 Вариант 1 - 3.2 Вариант 2
- 3.
- 4 Электросхемы Ford Focus 2
1 Вариант 1Общее расположение блоков
На данной схеме представлено расположение всех электронных блоков управления.
Схема
Описание
| 1 | Электронным блок управления кондиционером |
| 2 | Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели |
| 3 | Датчик удара (SRS) |
| 4 | Датчик удара SRS, со стороны водителя |
| 5 | Датчик удара SRS, со стороны пассажира |
| 6 | Звуковой сигнал противоугонной системы |
| 7 | Датчик солнечного света |
| 8 | Дополнительный отопитель-электрический |
| 9 | Дополнительный отопитель-топливный |
| 10 | Аккумуляторная батарея |
| 11 | Диагностический разъем (DLC) |
| 12 | Блок управления электрооборудованием двери водителя – в двери |
| 13 | Блок управления электрооборудованием левой задней двери – в двери |
| 14 | Блок управления электрооборудованием двери пассажира – в двери |
| 15 | Блок управления электрооборудованием правой задней двери – в двери |
| 16 | Блок управления электродвигателем вентилятора системы охлаждения |
| 17 | Блок управления подачей присадки |
| 18 | Блок предохранителей /реле, моторный отсек |
| 19 | Блок предохранителей /реле приборная панель |
| 20 | Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя |
| 21 | Звуковой сигнал |
| 22 | Кольцевая антенна иммобилайзера |
| 23 | Реле указателей поворота -в переключателе указателей поворота |
| 24 | Инерционный выключатель отсечки подачи топлива |
| 25 | Блок управления системы keylessentry |
| 26 | Блок управления освещением |
| 27 | Многофункциональный блок управления-в блоке предохранителей/ реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/ омыватель лобового стекла |
| 28 | Блок управления навигационной системой |
| 29 | Блок управления системой парковки |
| 30 | Блок управления стояночным тормозом |
| 31 | Электронный блок управления SRS |
| 32 | Э/м клапан замка рулевой колонки |
| 33 | Датчик положения рулевого колеса |
| 34 | Электронный блок управления КПП |
| 35 | Датчик дождя (очиститель лобового стекла) |
Блок под капотом

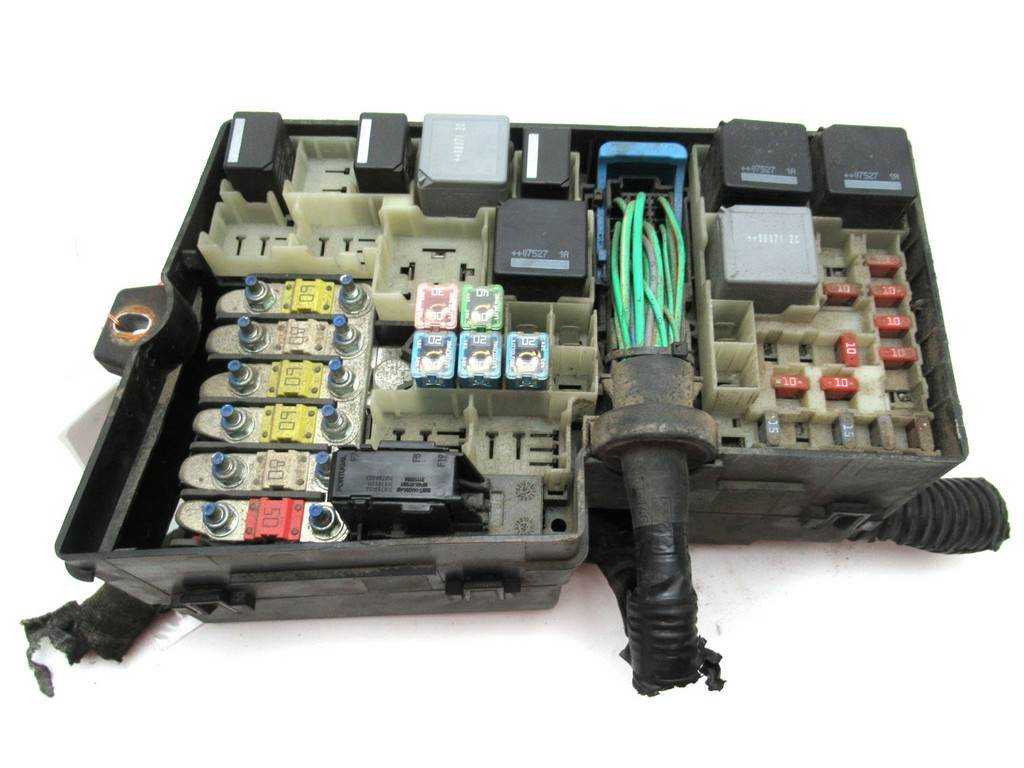

Он находится с левой стороны под защитной крышкой.

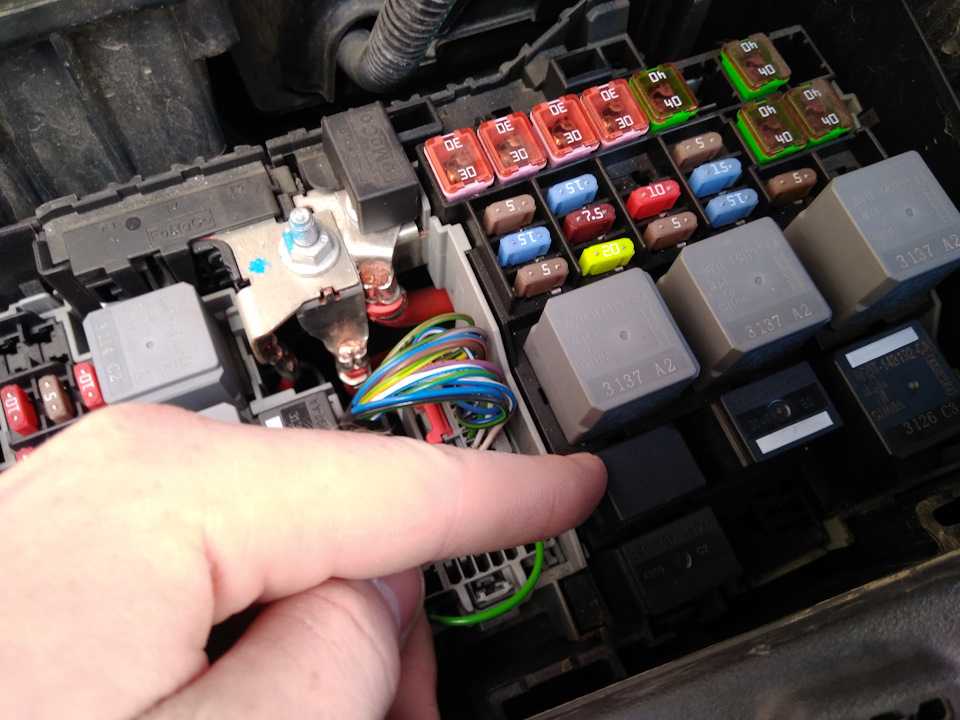

Расположение блока под капотом
Фото – пример
Пример актуальной схемы на обратной стороне защитной крышки.
Схема
Описание предохранителей
| F1 | 40/60А Электрический двигатель вентилятора системы охлаждения |
| F2 | 80А Усилитель руля |
| F3 | 60А Монтажный блок реле и предохранителей в салоне |
| F4 | 60А Монтажный блок реле и предохранителей в салоне |
| F5 | 80А Кондиционер с ручным или автоматическим управлением |
| F6 | 60А Резерв |
| F7 | 30А Насос гидравлического блока АБС |
| F8 | 20А Клапаны гидравлического блока АБС |
| F9 | 20А Контакты и обмотка главного реле |
| F10 | 30А Электрический двигатель вентилятора отопителя (предохранитель печки) |
| F11 | 20А Выключатель зажигания |
| F12 | 40А Силовая цепь реле зажигания |
| F13 | 20А Стартер |
| F14 | 40А Обогрев ветрового стекла — правый элемент |
| F15 | 30А Реле вентилятора системы охлаждения |
| F16 | 40А Левый элемент обогрева ветрового стекла |
| F17 | 30А Резерв |
| F18 | Резерв |
| F19 | 10А Блок управления системы АБС |
| F20 | 15А Звуковой сигнал |
| F21 | 20А Дополнительный отопитель |
| F22 | 10А Блок управления усилителем рулевого управления |
| F23 | 30А Насос омывателя фар |
| F24 | 15А Резерв |
| F25 | 10А Обмотка реле обогрева ветрового стекла |
| F26 | 10А Автоматическая коробка передач |
| F27 | 10А Муфта компрессора кондиционера |
| F28 | 10А Резерв |
| F29 | 10А Система раздельного климат – контроля |
| F30 | 3А Блок управления двигателем, блок управления автоматической коробкой передач |
| F31 | 10А Система зарядки аккумуляторной батареи |
| F32 | 10А Блок управления автоматической коробкой передач, датчик положения селектора |
| F33 | 10А Подогрев датчиков концентрации кислорода |
| F34 | 10А Форсунки, катушка зажигания |
| F35 | 10А Система управления двигателем |
| F36 | 10А Блок управления двигателем |
Назначение реле
| R1 | Реле включения запрещения запуска |
| R2 | Реле звукового сигнала |
| R3 | Реле фонарей заднего хода |
| R4 | Резерв |
| R5 | Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей, Реле нагревателя топлива — дизель |
| R6 | Основное реле |
| R7 | Реле обогревателя ветрового стекла |
| R8 | Реле зажигания |
| R9 | Реле омывателя фар |
| R10 | Реле вентилятора отопителя |
| R11 | Реле компрессора кондиционера |
| R12 | Реле электро двигателя вентилятора системы охлаждения, реле свечей накаливания |
| R13 | Реле стартера |
| R14 | Реле вентилятора системы охлаждения, Электрический двигатель вентилятора |
Блок в салоне

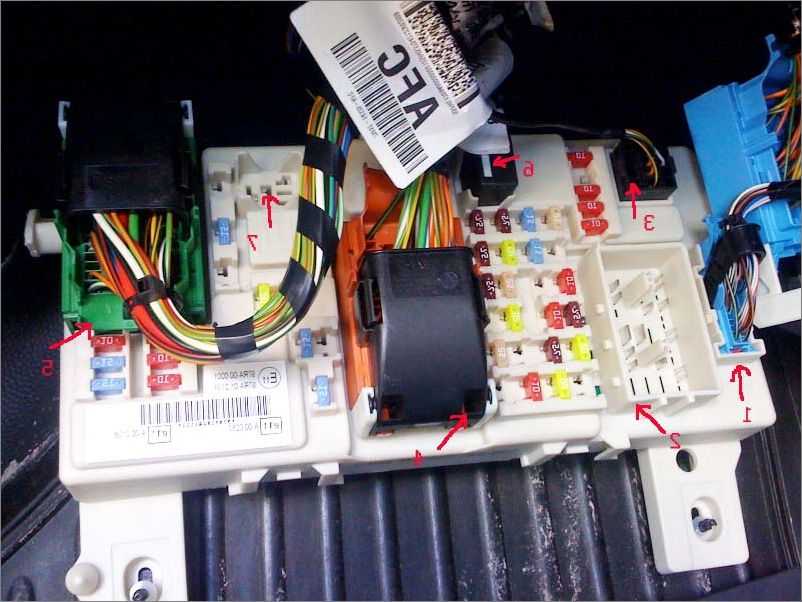

Данный блок находится под бардачком и крепится двумя винтами.
Вариант 1
Схема
Обозначение
| 37 | 10А Дальний свет левой фары |
| 38 | 10А Дальний сеет правой фары |
| 39 | 20А Прикуриватель, задняя дополнительная розетка |
| 40 | 20А Люк |
| 41 | 20А Модуль электрооборудования двери переднего пассажира |
| 42 | 7,5А Обогрев зеркал |
| 43 | 10А Электронные модули (питание от аккумуляторной батареи) |
| 44 | 10А Диагностический разъем (OBD II) |
| 45 | 10А Дневные ходовые огни |
| 46 | 10А Комбинация приборов, многофункциональный электронный модуль (GEM) |
| 47 | 15А Стеклоомыватель, обогрев жиклеров стеклоомывателя |
| 48 | 20А Ближний свет фар, дневные ходовые огни |
| 49 | 15А Переключатель света |
| 50 | 20А Стеклоочиститель |
| 51 | 15А Топливный насос |
| 52 | 25А Обогрев заднего стекла |
| 53 | 7,5А Габаритный свет с левой стороны |
| 54 | 7,5А Габаритный свет с правой стороны |
| 55 | 20А Модуль электрооборудования двери водителя, центральный замок |
| 56 | 20А Система бесключевого доступа / запуска |
| 57 | 10А Сирена противоугонной системы |
| 58 | 15А Аудиосистема (питание от аккумуляторной батареи) |
| 59 | 25А Розетка в багажном отделении, разъем прицепа |
| 60 | 15А Ближний свет правой фары |
| 61 | 15А Ближний свет левой фары |
| 62 | 20А Электропривод регулировок сиденья водителя |
| 63 | 25А Стеклоподъемники |
| 64 | Резерв |
| 65 | 10А Подушки безопасности |
| 66 | 7,5А Корректор фар, ближний свет фар, блок ксеноновых фар |
| 67 | 10А Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания) |
| 68 | 7,5А Радио, комбинация приборов |
| 69 | 20А Противотуманный свет |
| 70 | 10А Электронные модули(питание от замка зажигания) |
| 71 | 10А Дневные ходовые огни |
| 72 | 25А Многофункциональный электронный модуль (GEM) |
| 73 | 7,5А Освещение номерного знака |
| 74 | 15А Лампы стоп-сигнала |
| 75 | 10А Блок управления коробкой передач, электронная педаль газа |
| 76 | 7,5А Электронный стояночный тормоз (EPB) |
| 77 | 25А Реле центрального замка |
| 78 | 15А Очиститель заднего стекла |
| 79 | 15А Электропривод складывания зеркал |
| 80 | 10А Освещение салона, зеркала с электроприводом |
| 81 | 20А Модуль электрооборудования правой задней двери |
| 82 | 20А Модуль электрооборудования левой задней двери |
| 83 | 10А CD-чейнджер, развлекательная система для задних пассажиров (RSE) |
| 84 | 10А Лампы заднего хода, модуль прицепа |
| 85 | 10А Система охлаждения |
| 86 | 20А Подогрев сидений |
| Реле | |
| K1 | Обогрев заднего стекла |
| K4 | Топливный насос |
| K5 | Дневные ходовые огни |
В данном исполнении за работу прикуривателя отвечает предохранитель номер 39 на 20А.
Вариант 2
Фото – схема
Расшифровка
| 100 | 10А Электронные модули (питание от замка зажигания) |
| 101 | 20А Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet) |
| 102 | 10А Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
| 103 | 10А Внешние освещение (питание от аккумуляторной батареи) |
| 104 | 10А Освещение салона, система экономии электроэнергии |
| 105 | 25А Обогрев заднего стекла |
| 106 | 20А Система бесключевого доступа / запуска |
| 107 | 10А Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем |
| 108 | 7,5А Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20А Прикуриватель, задняя дополнительная розетка |
| 110 | 10А Дневные ходовые огни |
| 111 | 15А Топливный насос (бензиновые двигатели) |
| 112 | 15А Аудиосистема (питание от аккумуляторной батареи) |
| 113 | 10А Дневные ходовые огни |
| 114 | 10А Комбинация приборов (питание от замка зажигания), иммобилайзер |
| 115 | 7,5А Внешние освещение (питание от замка зажигания) |
| 116 | 20А Противотуманный свет |
| 117 | 7,5А Освещение номерного знака |
| 118 | 20А Модуль электрооборудования левой задней двери |
| 119 | 15А Розетка в багажном отделении |
| 120 | 20А Модуль электрооборудования правой задней двери |
| 121 | 20А Подогрев передних сидений |
| 122 | 10А Подушки безопасности |
| 123 | 7,5А Обогрев зеркал |
| 124 | 7,5А Габаритный свет с левой стороны |
| 125 | 7,5А Габаритный свет с правой стороны |
| 126 | 20А Система бесключевого доступа / запуска |
| 127 | 25А Стеклоподъемники |
| 128 | Резерв |
| 129 | 20А Стеклоочиститель |
| 130 | Резерв |
| 131 | 15А Стеклоочиститель заднего стекла |
| 132 | 15А Лампы стоп-сигнала |
| 133 | 25А Модуль электрооборудования двери переднего пассажира, реле центрального замка |
| 134 | 20А Модуль электрооборудования двери водителя, центральный замок |
| 135 | 20А Дневные ходовые огни |
| 136 | 15А Стеклоомыватель, обогрев жиклеров стеклоомывателя |
| 137 | 10А Резервное питание противоугонной системы |
| 138 | 10А Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач |
| 139 | 10А Дальний сеет правой фары |
| 140 | 10А Дальний свет левой фары |
| 141 | 10А Лампы заднего хода, зеркала с электроприводом |
| 142 | 15А Ближний свет правой фары |
| 143 | 15А Ближний свет левой фары |
| Реле | |
| R1 | Топливный насос |
| R2 | Резерв |
За прикуриваетль отвечает предохранитель номер 109 на 20А.
С обратной стороны блока, могут находится некоторые отдельные элементы реле.
Описание
- R1 Реле ближнего света
- R2 Реле дальнего света
- R3 Реле центрального замка и заднего стеклоочистителя
- R4 Реле открытия водительской двери
- R5 Реле открытия остальных дверей
- R6 Реле переднего стеклоочистителя
- R7 Реле обогрева заднего стекла
- R8 Реле защиты от разряда АКБ
- R9 Реле света
Электросхемы Ford Focus 2
Остались вопросы? Больше информации про электро оборудование, а так же полные электро – схемы форд фокус 2 можете найти в данном руководстве: “скачать“.
Мы так же подготовили видео материал по данной публикации у себя на канале. Смотрите и подписывайтесь.
А если знаете как сделать данный материал лучше или остались вопросы пишите всё в комментарии.
Предохранители Форд Фокус 2, 2004
07.09.2014
Ford Focus относится к среднему классу, однако топовые комплектации отличаются очень высоким уровнем комфорта и оснащения. Выразительный кузов обладает отличными аэродинамическими свойствами. Салон функционален и эргономичен. Автомобиль очень популярен в России: в 2010 году второе поколение стало самой продаваемой иномаркой в России. В данном материале мы подробно разберём схемы предохранителей Форд Фокус второго поколения (CB4) 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В салоне

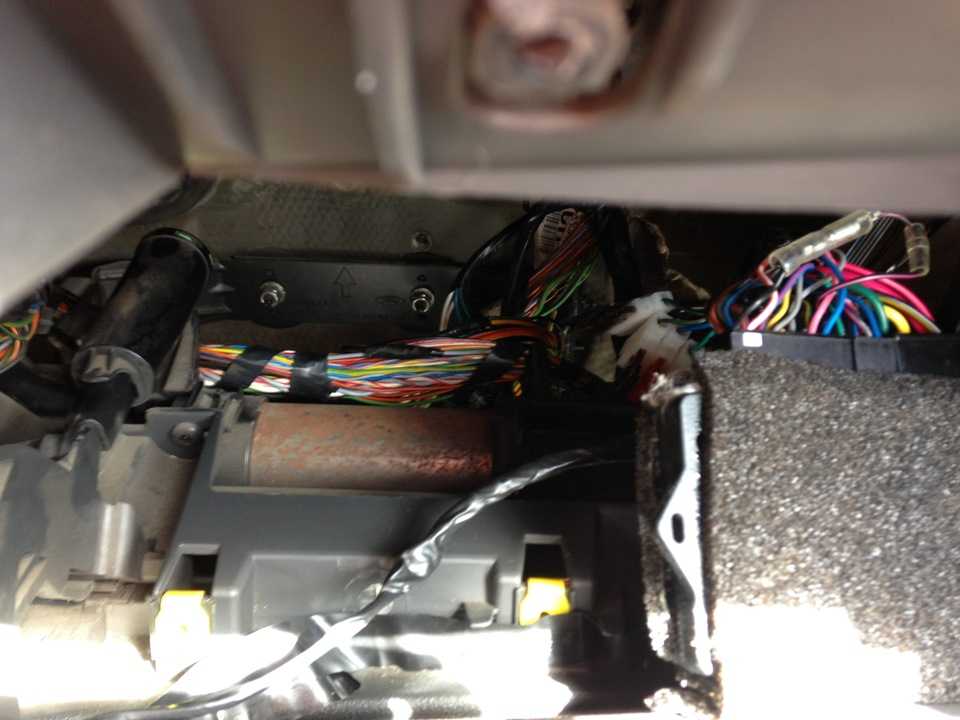

Монтажный блок расположен с пассажирской стороны, под бардачком.
Пример доступа.
| Описание предохранителей салонного блока Форд Фокус 2 (рестайлинг с 2007 года) | ||
|---|---|---|
| Общий вид.  | ||
| Схема. | ||
| № | Расшифровка | Ток, А |
| 100 | Электронные модули (питание от замка зажигания) | 10 |
| 101 | Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей) | 20 |
| 102 | Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления | 10 |
| 103 | Питание органов управления внешним освещением от аккумуляторной батареи | 10 |
| 104 | Система экономии электроэнергии, плафоны внутреннего освещения | 10 |
| 105 | Обогреватель заднего стекла | 25 |
| 106 | Система управления без ключа | 20 |
| 107 | Батарейное питание комбинации приборов, бортовая диагностика | 10 |
| 108 | Дополнительные функции комбинации приборов (аудиосистема и система навигации), магнитола | 7,5 |
| 109 | Прикуриватель фокус 2, дополнительная электрическая розетка сзади | 20 |
| 110 | Питание переключателя системы наружного освещения в дневное время от генератора | 10 |
| 111 | Бензонасос (только варианты с бензиновым двигателем) | 15 |
| 112 | Модули аудиосистемы (питание от аккумуляторной батареи) | 15 |
| 113 | Лампы наружного освещения в дневное время (подфарники) | 10 |
| 114 | Питание комбинации приборов от генератора, иммобилайзер двигателя | 10 |
| 115 | Питание органов управления внешним освещением от генератора | 7,5 |
| 116 | Противотуманные фары/ фонари | 20 |
| 117 | Фонарь освещения номерного знака | 7,5 |
| 118 | Модуль электрооборудования двери (левой задней) | 20 |
| 119 | Дополнительное гнездо питания в багажном отделении | 15 |
| 119 | Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа) | 25 |
| 120 | Модуль электрооборудования двери (правой задней) | 20 |
| 121 | обогрев передних сидений | 20 |
| 122 | Модуль подушки безопасности | 10 |
| 123 | Обогреватель наружных зеркал заднего вида | 7,5 |
| 124 | Задние и передние габаритные огни, стоп-сигналы (левая сторона) | 7,5 |
| 125 | Задние и передние габаритные огни, стоп-сигналы (правая сторона) | 7,5 |
| 126 | Система управления без ключа | 20 |
| 127 | Электрические стеклоподъемники | 25 |
| 128 | Не используется | — |
| 129 | Очиститель ветрового стекла | 20 |
| 130 | Не используется | — |
| 131 | Очиститель заднего стекла | 15 |
| 132 | Стоп-сигналы | 15 |
| 133 | Реле центральной системы блокировки, модуль двери пассажира | 25 |
| 134 | Система централизованной блокировки замков, модуль электрооборудования двери водителя | 20 |
| 135 | Подсветка при движении в светлое время | 20 |
| 136 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя | 15 |
| 137 | Динамик включения аварийного батарейного питания | 10 |
| 138 | Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия | 10 |
| 139 | Дальний свет фар, правая сторона | 10 |
| 140 | Дальний свет фар, левая сторона | 10 |
| 141 | Фонарь заднего хода, зеркала заднего вида с электроприводом | 10 |
| 142 | Ближний свет фар (правая сторона) | 15 |
| 143 | Ближний свет фар (левая сторона) | 15 |
| Реле с обратной стороны блока | ||
| R1 | Ближний свет | |
| R2 | Дальний свет | |
| R3 | Задний стеклоочиститель и центральный замок | |
| R4 | Открытие водительской двери | |
| R5 | Открытие других дверей | |
| R6 | Передний стеклоочиститель | |
| R7 | Обогрев заднего стекла | |
| R8 | Защита от разряда аккумулятора | |
| R9 | Освещение | |
| Схема элементов салонного блока (дорестайлинг модели до 2007 года) | ||
|---|---|---|
| № | Ток, А | Расшифровка |
| 37 | 10 | Дальний сеет левой фары |
| 38 | 10 | дальний свет правой фары |
| 39 | 20 | Предохранитель прикуривателя фокус 2, розетка сзади |
| 20 | Электропривод вентиляционного люка крыши | |
| 41 | 20 | Модуль электрооборудования двери переднего пассажира |
| 42 | 7,5 | Электрообогрев зеркал |
| 43 | 10 | Электронные модули (питание от аккумуляторной батареи) |
| 44 | 10 | Разъем шины передачи данных |
| 45 | 10 | Наружное освещение для движения в дневное время (стояночные огни) |
| 46 | 10 | Панель приборов (питание от аккумуляторной батареи), центральный блок предохранителей |
| 47 | 15 | Стеклоомыватель, злектрообогрев жиклеров стеклоомывателя |
| 48 | 20 | Ближний свет фар, наружное освещение для движения в дневное время |
| 49 | 15 | Выключатель освещения (питание от аккумуляторной батареи) |
| 50 | 20 | Стеклоочиститель ветрового окна |
| 51 | 15 | Топливный модуль (бензонасос) |
| 52 | 25 | Электрообогрев заднего стекла |
| 53 | 7,5 | Стояночные и габаритные огни левого борта |
| 54 | 7,5 | Стояночные и габаритные огни правого борта |
| 55 | 20 | Система центральной блокировки замков, модуль электрооборудования двери водителя |
| 56 | 20 | Система Key Free |
| 57 | 10 | Датчик степени разряда аккумуляторной батареи |
| 58 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) |
| 59 | 25 | Модуль управления электроборудованием прицепа, электрическая розетка в багажном отделении |
| 60 | 15 | Ближний свет правой фары |
| 61 | 15 | Ближний свет левой фары |
| 62 | 20 | Электропривод регулировок сиденья водителя |
| 63 | 25 | Электропривод стеклоподъемников |
| 64 | Не используется | |
| 65 | 10 | ЭБУ подушек безопасности |
| 66 | 7,5 | Выключатель освещения (питание от выключателя зажигания) |
| 67 | 10 | Панель приборов (питание от выключателя зажигания), иммобилизатор |
| 68 | 7,5 | Дополнительные элементы панели приборов |
| 69 | 20 | Противотуманные фары, противотуманные фонари |
| 70 | 10 | Электронные модули (питание от замка зажигания) |
| 71 | 10 | Наружное освещение для движения в дневное время |
| 72 | Не используется | |
| 73 | 7,5 | Фонари освещения номерного знака |
| 74 | 15 | Стоп-сигналы |
| 75 | 10 | Электронный блок управления двигателем |
| 76 | Не используется | |
| 77 | 25 | Реле системы центральной блокировки замков |
| 78 | 15 | Стеклоочиститель двери задка |
| 79 | 15 | Электропривод складывания зеркал |
| 80 | 10 | Таймер автоматического отключения освещения салона |
| 81 | 20 | Модуль электроборудования правой задней двери |
| 82 | 20 | Модуль электрооборудования левой задней двери |
| 83 | 10 | Модули аудиосистемы |
| 84 | 10 | Фонари заднего хода, питание электрооборудования прицепа от выключателя (замка) зажигания |
| 85 | Не используется | |
| 86 | 20 | Электрообогрев передних сидений |
| К1 | Реле обогрева заднего стекла (стекла двери задка) и наружных зеркал заднего вида | |
| К4 | Реле топливного модуля бензонасоса (fuel pump relay) | |
В моторном отсеке
Кроме того, защитные элементы расположены в монтажном блоке в подкапотном пространстве.
Общий вид.
| Схема предохранителей в монтажном блоке в подкапотном пространстве | ||
|---|---|---|
| № | Ток, А | Описание |
| 1 | 50 | Электровентилятор системы охлаждения двигателя |
| 2 | — | Не используется |
| 3 | 60 | Центральный блок плавких предохранителей, реле зажигания |
| 4 | 60 | Центральный блок плавких предохранителей, реле зажигания |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 30 | Система |
| 8 | 20 | Система |
| 9 | 20 | Электронный блок управления двигателем |
| 10 | 30 | Вентилятор отопителя |
| 11 | 20 | Выключатель (замок) зажигания, центральный замок |
| 12 | 40 | Центральный блок плавких предохранителей, реле зажигания |
| 13 | 20 | Стартер |
| 14 | 40 | Электрообогрев ветрового стекла |
| 15 | — | Не используется |
| 16 | 40 | Электрообогрев ветрового стекла |
| 19 | 10 | Система ABS/ESP (тормоза АБС) |
| 20 | 15 | Звуковой сигнал |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | 30 | Омыватель фар |
| 24 | — | Не используется |
| 25 | 10 | Центральный блок плавких предохранителей, реле зажигания |
| 26 | 10 | Автоматическая коробка передач |
| 27 | 10 | Кондиционер |
| 28 | — | Не используется |
| 29 | 10 | Дополнительные элементы панели приборов |
| 30 | 10 | Электронный блок управления двигателем |
| 31 | 10 | Система управления разрядом аккумуляторной батареи |
| 32 | 10 | Датчики концентрации кислорода |
| 33 | 10 | |
| 34 | 10 | Форсунки, катушки зажигания |
| 35 | 10 | Система управления двигателем |
| 36 | 10 | Электронный блок управления двигателем |
| R1 | — | Реле системы зарядки |
| R2 | — | Реле стартера |
| R3 | — | Реле кондиционера |
| R4 | — | Реле зажигания |
| R5 | — | Реле звукового сигнала |
| R6 | — | Реле кондиционера |
| R7 | — | Реле обогрева ветрового стекла |
Материалы по теме
Схема блока реле предохранителей Форд Фокус 2G с назначением и их расположением двигатели.
За это время автомобиль один раз подвергался рестайлингу, который коснулся как салона, так и экстерьера. В данной публикации мы покажем обозначение блоков предохранителей и реле Форд Фокус 2 , их расположение, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. В завершение предложим для скачивания полные электрические схемы автомобиля.Текущее назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки Ford Focus 2. Сверьте обозначение со схемой на обратной стороне защитной крышки. А если у вас не то поколение модели, смотрите здесь: Фокус 1 и Фокус 3.
Содержимое
- 1 Компоновка
- 2 Моторный отсек
- 3 Пассажирский отсек
- 3.1 Тип 1
- 3.2 Тип 2
Компоновка
На этой схеме показано расположение всех электронных блоков управления.
Диаграмма
Назначение
| 1 | Электронный контрольный блок кондиционера | |
| 2 | Датчик температуры от воздушного выплаты от вентиляции GRILLATION GRILLATION | 900 40046900 40044900 40044900 40044900 40044900 40044900 40049900 |
| 4 | Датчик удара SRS, сторона водителя | |
| 5 | SRS shock sensor, passenger side | |
| 6 | Anti-theft alarm sound | |
| 7 | Sunlight sensor | |
| 8 | Additional heater-electric | |
| 9 | Дополнительный отопитель-топливо | |
| 10 | Аккумуляторная батарея | |
| 11 | Диагностический разъем (DLC) | |
| 13 | Задний блок управления левой дверью — в дверце | |
| 14 | . Блок управления правой двери – в двери | |
| 16 | Блок управления двигателем охлаждающего вентилятора | |
| 17 | Блок управления подачей добавки | |
| 18 | Fuse / relay box, engine compartment | |
| 19 | Fuse / relay box dashboard | |
| 20 | Heater fan motor resistor – near the heater fan motor | |
| 21 | Sound signal | |
| 22 | Кольцевая антенна иммобилайзера | |
| 23 | Реле указателя поворота — переключатель указателя поворота | |
| 24 | 6 Отсечка топлива 6 | |
. автономный отопитель-электрический, центральный замок, обогрев ветрового стекла, лампы освещения салона, стеклоочиститель/омыватель ветрового стекла | ||
| 28 | Блок управления навигационной системы | |
| 29 | Parking system control unit | |
| 30 | Parking brake control unit | |
| 31 | SRS electronic control unit | |
| 32 | Э / м steering column lock valve | |
| 33 | Датчик положения рулевого колеса | |
| 34 | Электронный блок управления коробкой передач | |
| 35 | Датчик дождя (стеклоочиститель) |
.. 9004. Датчик температуры. Датчик температуры. Датчик температуры. Датчик температуры. Датчик температуры. Датчик температуры. Датчик температуры воздушного. Датчик удара (SRS)Моторный отсек
Главный блок предохранителей расположен с левой стороны под защитной крышкой.
Расположение блока под капотом
Фото для примера
Пример схемы тока на обратной стороне защитного кожуха.
Схема
Назначение
| F1 | 40 / 60A Электродвигатель вентилятора охлаждения | 2
| F3 | 60A Блок монтажа для реле и предохранителей в пассажирском отделении |
| F4 | 60A. с ручным или автоматическим управлением |
| F6 | 60А Резерв |
| F7 | 30А Насос гидроблока АБС |
| F8 | 20A Valves of the ABS hydraulic unit |
| F9 | 20A Contacts and winding of the main relay |
| F10 | 30A Heater fan electric motor (stove fuse) |
| F11 | 20A Ignition switch |
| F12 | 40a Реле зажигания.0046 |
| F15 | 30A Cooling fan relay |
| F16 | 40A Left windshield heating element |
| F17 | 30A Reserve |
| F18 | Reserve |
| F19 | 10A ABS control блок |
| F20 | 15А Звуковой сигнал |
| F21 | 20А Дополнительный отопитель |
| F22 | 6 90А Блок управления ГУР 10А0046 |
| F23 | 30A Headlight washer pump |
| F24 | 15A Reserve |
| F25 | 10A Windshield heating relay coil |
| F26 | 10A Automatic transmission |
| F27 | 10A Муфта компрессора кондиционера |
| F28 | 10A Резерв |
| F29 | 10A Отдельная система климат-контроля |
| F30 | 3A Блок управления двигателем, блок автоматической трансмиссии |
| F31 | 10A Система зарядки батареи |
| F32 | 10A Автоматическая трансмиссия. датчики концентрации кислорода |
| F34 | 10A Форсунки, катушка зажигания |
| F35 | 10A Система управления двигателем |
| F36 | 10A Engine control unit |
Relay
| R1 | Start inhibit relay |
| R2 | Horn relay |
| R3 | Reversing light relay |
| R4 | Резерв |
| R5 | Реле рециркуляции отработавших газов (EGR) — для бензиновых двигателей, реле подогревателя топлива — дизель |
| R6 | Main relay |
| R7 | Windshield heater relay |
| R8 | Ignition relay |
| R9 | Headlight washer relay |
| R10 | Heater fan relay |
| R11 | Реле компрессора кондиционера |
| R12 | Реле двигателя вентилятора системы охлаждения, реле свечей накаливания |
| R13 | Реле стартера |
| R14 | Реле вентилятора системы охлаждения, электродвигатель вентилятора |
Салон
Этот ящик расположен под перчаточным ящиком и крепится двумя винтами.
Тип 1
Диаграмма
Обозначение
| 37 | 10A.0045 20A Cigarette lighter , rear auxiliary socket | |
| 40 | 20A Luke | |
| 41 | 20A Front passenger door electrical module | |
| 42 | 7.5A Heated mirrors | |
| 43 | 10A Электронные модули (питание от батареи) | |
| 44 | 10A Диагностический разъем (OBD II) | |
| 45 | 10A Дневные ходовые огни | |
| 46 | 10A приборной кластер, многофункциональный электронный модуль (GEM) | |
| 47 | 15A Среда. | 15a Swirt Switch |
| 50 | 20A WindShield Wiper | |
| 51 | 15A Топливный насос | |
| 52 | 25A 25A. 0046 | |
| 53 | 7.5A боковой свет на левой стороне | |
| 54 | 7.5A боковой свет на правой стороне | |
| 55 | 20ARA. | 20a вход без ключа / старта |
| 57 | 10A Сирена против кража | |
| 58 | 15A Audio System (батарея) | |
| 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 | 25A Socket in the luggage compartment, trailer connector | |
| 60 | 15A Low beam of the right headlight | |
| 61 | 15A Low beam left headlight | |
| 62 | 20A Electric driver’s seat adjustment | |
| 63 | 25A Windows | |
| 64 | Reserve | |
| 65 | 10A Airbags | |
| 66 | 7. 5A Корректор фар, ближний свет, блок ксеноновых фар | |
| 67 | 10A Иммобилайзер (WFS), комбинация приборов (питание от замка зажигания) | |
| 68 | Радиоприемник 9004, 7 7||
| 69 | 20A Противотуманные фары | |
| 70 | 10A Электронные модули (питание от замка зажигания) | |
| 71 | 9 Дневные ходовые огни 1 0004472 | . |
| 76 | 7,5A Электронный стояночный тормоз (EPB) | |
| 77 | 25A Реле центрального замка | |
| 78 | 6 очиститель заднего стекла 19 | 60046 |
| 79 | 15A Electric folding mirrors | |
| 80 | 10A Interior lighting, power mirrors | |
| 81 | 20A Module of electrical equipment of the right rear door | |
| 82 | 20A Module электрооборудования левой задней двери | |
| 83 | 10A CD-чейнджер, мультимедийная система для пассажиров задних сидений (RSE) | |
| 84 | 10A Фонари заднего хода, модуль прицепа | |
| 85 | 10A Cooling system | |
| 86 | 20A Heated seats | |
| Relay | ||
| K1 | Heated rear window | |
| K4 | Fuel pump | |
| K5 | Дневные ходовые огни | |
В данной версии за работу прикуривателя отвечает предохранитель № 39, 20А.
Тип 2
Диаграмма
Обозначение
| 100 | 10A Электронные модули (Powered By Egnition Switch) |
| 101 | 9046. купе-кабриолет)|
| 102 | 10A Блок управления отопителем, регулировка рулевой колонки, сажевый фильтр, приемник дистанционного управления |
| 103 | 10A Внешнее освещение (батарея) |
| 104 | 10A Внутреннее освещение, энергетическая система |
| 105 | 25A Огревное заднее окно |
| 25A Огревное заднее окно | |
| 25A нагретое заднее окно | |
| 25A. 107 | 10A Комбинация приборов (с питанием от аккумулятора), диагностический разъем |
| 108 | 7,5A Дополнительные функции комбинации приборов (аудиосистема и навигационная система) |
| 109 | 20A Cigarette lighter , rear auxiliary socket |
| 110 | 10A Daytime running lights |
| 111 | 15A Fuel pump (petrol engines) |
| 112 | 15A Audio система (питание от аккумулятора) |
| 113 | 10A Дневные ходовые огни |
| 114 | 10A Комбинация приборов (питание от замка зажигания), иммобилайзер |
| 115 | 7. 5A Exterior lighting (powered by the ignition switch) |
| 116 | 20A Fog light |
| 117 | 7.5A License plate lighting |
| 118 | 20A Module of электрооборудование левой задней двери |
| 119 | 15А Розетка в багажном отделении |
| 120 | 20А Модуль электрооборудования правой задней двери |
| 121 | 20A Heated front seats |
| 122 | 10A Airbags |
| 123 | 7.5A Heated mirrors |
| 124 | 7.5A Side light on the left side |
| 125 | 7.5A Боковой свет на правой стороне |
| 126 | 20A вход без ключа / старт |
| 127 | 25A Windows |
| 25A | |
| 25A | |
| 0046 | Reserve |
| 129 | 20A Windshield wiper |
| 130 | Reserve |
| 131 | 15A Rear window wiper |
| 132 | 15A Brake light |
| 133 | 25A Электрический модуль двери переднего пассажира, реле центрального замка |
| 134 | 20A Электрический модуль двери водителя, центральный замок |
| 135 | 20A Daytime running lights |
| 136 | 15A Screen washer, heated washer jets |
| 137 | 10A Backup power supply of the anti-theft system |
| 138 | 10A Engine control unit, electronic педаль газа, блок управления АКПП |
| 139 | 10A Дальний свет правой фары |
| 140 | 10A Дальний свет левой фары |
| 141 | 10A Reversing lamps, power mirrors |
| 142 | 15A Low beam of the right headlight |
| 143 | 15A Low beam left headlight |
| Relay | |
| R1 | Топливный насос |
| R2 | Резерв |
Предохранитель №109 на 20А отвечает за прикуривание сигареты.
На задней стороне коробки могут быть отдельные элементы реле.
Описание
- R1 RELAY Low BEAM
- R2 R2 High Beam Relay
- R3 RELAY для центральной блокировки и заднего стеклоочистителя
- R4 Дверная дверная дверная реле
- R5 Relay для открытия других DOORS
- R6 R6 ROLE
- R5 для открытия других DOORS
- R6 R6 R6 ROLE
- R5 для открытия других DOORS
- R6 R6 R6 R6 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67
- R60018
- R5.
- R7 Реле обогрева заднего стекла
- R8 Реле защиты от разряда аккумуляторной батареи
- R9 Реле освещения
Мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь.
Если вы знаете, как сделать этот материал лучше или у вас есть вопросы, пишите все в комментариях.
Стоимость замены реле стартера автомобиля Ford Focus
Стоимость замены реле стартера автомобиля Ford FocusЗАПРОСИТЬ ЦЕНУ
Ориентировочная цена рядом со мной
Расположение службы
Рейтинги клиентов
(1,852)Входит в эту услугу бесплатно
Онлайн-бронирование
Механик приедет к вам
Гарантия на 12 месяцев / 12 тысяч миль
Бесплатная 50-точечная проверка безопасности
Наши сертифицированные мобильные механики могут приехать к вам домой или в офис 7 дней в неделю с 7:00 до 21:00.
Посмотреть наличие
Рейтинги клиентов
(1,852)Замена реле стартера автомобиля
Сколько стоит замена реле стартера автомобиля?
В среднем стоимость замены реле стартера автомобиля Ford Focus составляет 122 доллара, из них 28 долларов на запчасти и 9 долларов.5 за работу. Цены могут варьироваться в зависимости от вашего местоположения.
Что такое реле стартера?
Когда вы поворачиваете ключ в замке зажигания автомобиля, в замке зажигания замыкается цепь. Это электрическое соединение подает питание на реле стартера, которое затем переключается из положения «выключено» в положение «включено» до тех пор, пока ключ удерживается в положении запуска. Реле стартера передает питание от автомобильного аккумулятора на соленоид стартера, и стартер включается, чтобы запустить автомобиль. Если реле стартера залипает или выходит из строя, когда оно находится в выключенном положении, ваш автомобиль не заведется и даже не щелкнет при повороте ключа, хотя внутренние аксессуары будут по-прежнему функционировать. Если стартер выйдет из строя при повороте ключа и застрянет во включенном положении, стартер останется в зацеплении с маховиком трансмиссии. Могут быть повреждены маховик трансмиссии, стартер, реле и цепь.
Имейте в виду:
- Если ваш автомобиль не заводится, не обязательно неисправно реле стартера. Есть несколько деталей, включая аккумулятор, которые могут проявлять те же симптомы, что и неисправное реле стартера.
- Отсоединяйте автомобильный аккумулятор при обслуживании любой электрической детали, чтобы предотвратить повреждение или травму.
Есть несколько деталей, включая аккумулятор, которые могут проявлять те же симптомы, что и неисправное реле стартера.Как это делается:
- Аккумулятор автомобиля отключен
- Неисправное реле стартера удалено
- Новое реле стартера установлено
- Аккумулятор автомобиля повторно подключен
- Автомобиль запускается и проверяется работа реле стартера
Рекомендуем:
Реле стартера, скорее всего, прослужит вам весь срок службы вашего автомобиля и не требует обслуживания. Если реле стартера выходит из строя или вы считаете, что оно не работает должным образом, обратитесь к одному из наших опытных механиков для его диагностики.
Какие общие симптомы указывают на необходимость замены реле стартера?
- Автомобиль не заводится или не переворачивается
- Двигатель периодически проворачивается и запускается
- Стартер остается включенным все время
Насколько важна эта услуга?
Исправное реле стартера необходимо для правильной работы вашего автомобиля.
Вы не сможете завести свой автомобиль, если реле стартера выйдет из строя, поэтому у вас не будет другого выбора, кроме как починить реле, прежде чем снова использовать свой автомобиль.
Быстрое и простое обслуживание у вас дома или в офисе
Гарантия на 12 месяцев и пробег 12 000 миль
Последние статьи и вопросы
Признаки неисправного или неисправного клапана рециркуляции отработавших газов (EGR)
Общие признаки включают проблемы с работой двигателя, такие как снижение мощности и ускорения, неровный холостой ход и загорание индикатора Check Engine.
Как долго служит прокладка адаптера масляного радиатора?
Есть На двигателе есть несколько прокладок, и каждая из них выполняет определенную функцию. Для большинства автовладельцев их прокладки не являются чем-то, о чем они думают, пока одна из них не начнет работать со сбоями. Большинство…
Как заменить предохранительный клапан высокого давления
Предохранительные клапаны высокого давления обеспечивают бесперебойную работу двигателя автомобиля.
Корпуса масляных фильтров могут лопнуть, если предохранительные клапаны высокого давления заедают в закрытом состоянии.
Дверь не отпирается или не открывается
У вашей двери есть несколько компонентов. Два конкретных элемента, которые вступают в игру, — это дверная ручка и дверная защелка. Дверная защелка — это то, что на самом деле удерживает дверь закрытой и где находится запорный механизм. Там…
2012 Chevy Camaro SS -Датчик массового расхода воздуха заменен по коду OEM; тем не менее, двигатель по-прежнему работает на холостом ходу неровно Стук со стороны пассажира усиливается
Засорение масляного канала может привести к высокому давлению масла и, конечно же, отсутствие потока масла может вызвать шум двигателя. Тем не менее, из вашего запроса неясно, действительно ли давление масла выше нормы.
