Регулировка воздушной заслонки карбюратора на ВАЗ 2101-ВАЗ 2107

Главная » РЕМОНТ ВАЗ 2101 » Регулировка воздушной заслонки карбюратора на ВАЗ 2101-ВАЗ 2107

7 лет назад

Просмотров: 4482 просмотров

Добро пожаловать!
Эта деталь запитывает воздух из окружающей среды в двигатель автомобиля. От правильной регулировки зависит работа автомобиля. Закрытая полностью при утопленном подсосе заслонка не даст машине завестись. Процесс регулировки осуществляется с помощью тяги подсоса – подробно рассмотрим в статье.

Примечание!
Вам понадобятся следующие инструменты: отвёртки двух типов, гаечные ключи и специальный трубчатый ключ, им удобно снимать кастрюлю карбюратора с машины.

Местонахождение воздушной заслонки

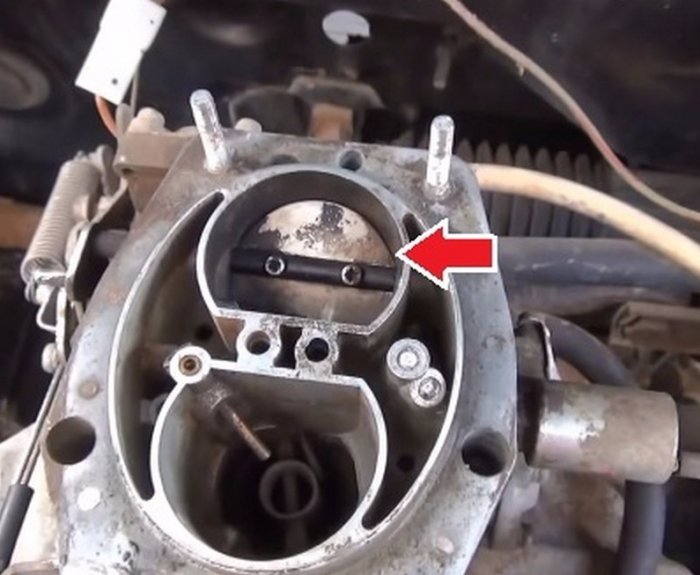

Карбюратор состоит из воздушной и двух небольших дроссельных заслонок. Первая отвечает за подачу воздуха в двигатель автомобиля (указана красной стрелкой на фото ниже), а вторые нужны для подачи дополнительной топливовоздушной смеси туда же. Они располагаются в самой нижней части карбюратора, разглядеть их на фото, к сожалению, нельзя. Вы их найдете, посвятив фонариком в одну из камер. Эти заслонки тоже нуждаются в регулировке, подробно узнать об этом можно прочитав статью: «Регулировка дроссельных заслонок на автомобиле».

Когда регулировать заслонку?
  • Если вы вмешивались в тягу, например отсоединяли от карбюратора.
  • Снимали карбюратор и отсоединяли его крышки.

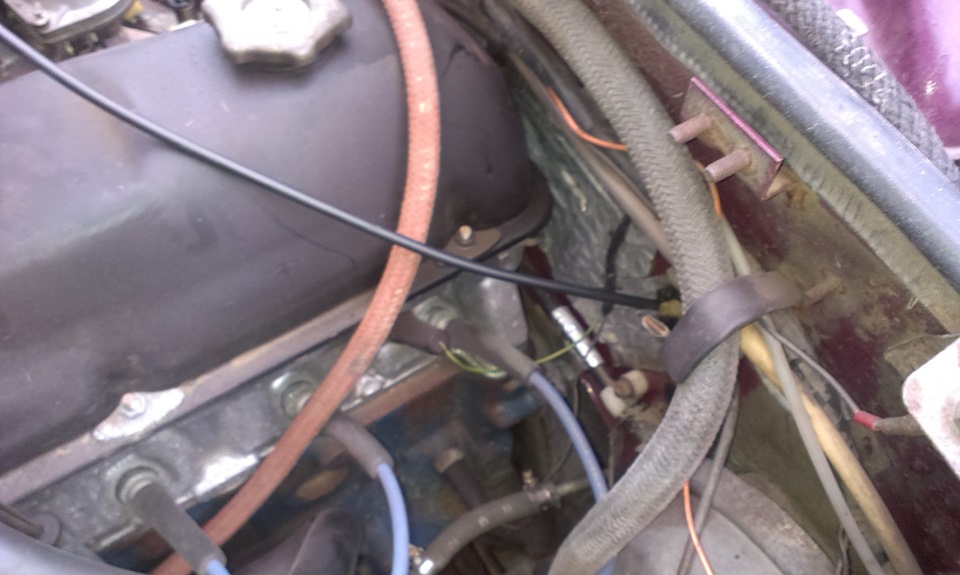

Взгляните на фото ниже, красной стрелкой указан трос – тяга заслонки воздуха).

Регулировка на ВАЗ 2101-ВАЗ 2107?

Проверьте, нуждается ли заслонка в регулировке, сняв корпус воздушного фильтра с карбюратора (подробнее читайте в статье: «Замена корпуса воздухофильтра на отечественных автомобилях»).

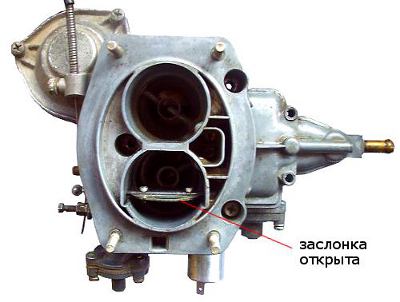

Взгляните на карбюратор и заслонку –  должна полностью открываться, а подсос утоплен полностью. Все ровно, без скосов. Теперь переберитесь в салон автомобиля и вытащите полностью подсос, на сколько сможете. Выйдите и снова посмотрите в подкапотное пространство, найдите заслонку – должна полностью закрываться. Допускается неполное закрывание, но на глаз даже определить сложно. Когда заслонка встанет ровно горизонтально, то может задеть за стенки камеры карбюратора – ей будет очень тяжело повторно открыться, поэтому едва приоткрытая заслонка допускается.

Примечание!
Определив, что заслонка хорошо открывается и закрывается, можете ставить снятые детали на место и ездить дальше. В случае отклонений – привод нуждается в регулировке. В противном случае во время полного открытия движок начнет неустойчиво работать на холостом ходу в прогретом состоянии и потреблять лишний бензин, а полном закрытии – машина станет плохо заводиться на холодную. Это и есть основные симптомы неотрегулированной воздушной заслонки.

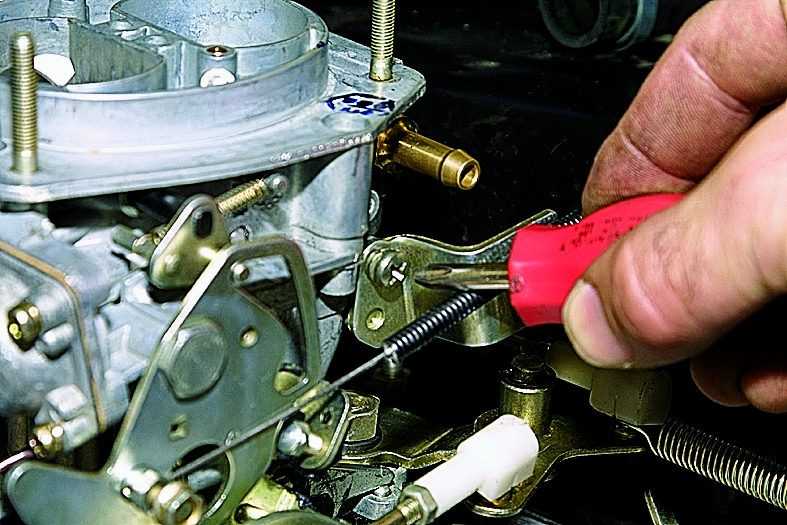

Переходим непосредственно к регулировке: делается за счёт винта, крепящего тягу, которая управляет нашей заслонкой. Сперва ослабьте и убедитесь, что воздушная заслонка открылась полностью . Чтобы заслонка гарантированно полностью открылась , выньте подсос так, чтобы до полностью выдвинутого состояния оставался ход примерно 1 мм. Регулировку можно производить с полностью выдвинутом подсосом, слегка нажав на трос, закручивя винт (показано на втором фото).

Примечание!
По завершению убедитесь, что заслонка на полную открывается и закрывается, без всяких заеданий, воспользовавшись для этого рукояткой подсоса.
