Вылет диска на что влияет: На что влияет «ЕТ» вылет диска и зачем его надо учитывать.

22 мая, 2023 by admin

что это такое и на что он влияет

Какой же владелец не желает придать своему автомобилю оригинальности. С этой целью проводится тюнинг, который может существенно преобразить внешний вид транспортного средства. При этом немалое внимание уделяется подбору колесных дисков.

А здесь всегда хочется отойти от стандартных размеров и установить низкопрофильные колеса, что в последнее время вошло в моду. И не все понимают, что при этом следует знать какие допустимые отклонения вылета диска на вашей модели автомобиля.

Прежде чем срываться в ближайший магазин и проводить тюнинг своего железного коня, следует учесть важные моменты. Стоит учесть, что не каждый продавец готов предоставить профессиональную консультацию, так как перед ним стоит главная задача – продать товар. К счастью, таковыми консультантами являются не все, но вся сложность в том, что никогда не знаешь кто перед тобой. Если магазин проверенный, тогда беспокоится не о чем.

Итак, разберем, что к чему и рассмотрим многие нюансы во избежание лишних трат и несоответствий. К тому же на тему вылета диска ходит немало мифов, что, как известно, к реальности никак не относится.

Вылет диска ET — что это такое

Некоторые считают, что вылет колеса это величина его выступающей части от кузова. На самом деле все не так однозначно.

У любого колесного диска имеется привалочная плоскость, которой он соприкасается со ступицей в ходе установки. Так вот вылет диска – это расстояние от этой плоскости до вертикальной оси диска, делящей его на две симметричные половины. На рисунке ниже это хорошо видно.

Такой параметр как вылет диска (ET) не стоит недооценивать, поскольку он является важной геометрической характеристикой колесного диска. Его величина может оказывать непосредственное влияние на безопасность движения, отчего зависит жизнь водителя, пассажиров и прочих участников дорожного движения.

Кроме того, из-за неправильно подобранного вылета диска узлы подвески преждевременно изнашиваются.

Зачастую водители совершают три главные ошибки при выборе новых колесных дисков:

• ставят превыше всего внешний вид: красивую геометрию, привлекательность, блеск и прочее;
• полностью доверяют консультантам в надежде получить квалифицированную консультацию;
• не берут в учет маркировку.

В результате получают чуть ли не плачевные последствия. А что касается продавцов, следует скептически относиться ко многим рекомендациям, в особенности к советам по приобретению различных проставок. Попробуем этого не допустить и перейдем к следующему важному моменту.

Формула и маркировка

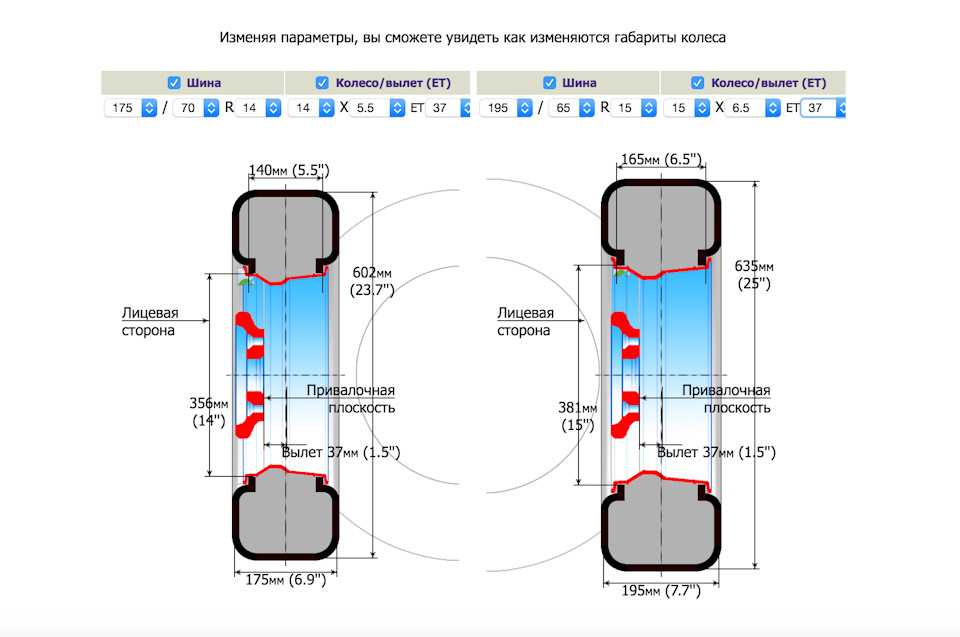

Термин вылет диска обозначается буквами ЕТ от немецкого Einpress Tief (глубина выдавливания). Его формула расчета выглядит следующим образом:

ET=a-b/2

где a – это расстояние между внутренней плоскостью диска и той частью, которая соприкасается со ступицей, b – это ширина диска. Наиболее наглядно можно увидеть на рисунке ниже.

Расчет производится в миллиметрах. В некоторых случаях вместо букв ET вылет диска маркируется такими надписями DEPORT или OFFSET. К примеру, могут быть следующие значения: ЕТ0, ЕТ30, ЕТ-15.

Какой бывает

Если произвести несколько расчетов, станет заметно, что этот параметр может быть трех видов:

• положительный;
• нулевой;
• отрицательный.

В первом случае это говорит о том, что вертикальная ось диска удалена на определенное значение от места крепления к ступице. Во втором – означает, что вертикальная ось и привалочная плоскость диска совпадают. Диски с отрицательным вылетом — это когда плоскость крепления к ступице выступает за пределы вертикальной оси диска. На рисунке ниже это хорошо видно.

Из всех видов, положительный вылет диска встречается чаще всего, а отрицательный ET – явление очень редкое. К выбору этой характеристики необходимо подходить серьезно. В противном случае такие колесные диски могут не подходить для вашего автомобиля, что негативно отразится при его эксплуатации.

На что влияет вылет диска

Вылет диска непосредственным образом влияет на колесную базу транспортного средства. При изменении величины вылета диска колесо либо будет уходить вглубь кузова, либо выступать за его пределы. Всем владельцам автомобилей важно знать, что неправильно подобранный вылет может привести к нежелательным последствиям. В частности, может произойти следующее:

• смещение рулевой оси;
• преждевременный износ подшипников;
• ухудшение управляемости;
• преждевременно изнашиваются шины;
• сокращается срок службы подвески.

Производитель строго регламентирует параметр вылета диска ET и крайне не рекомендуется отступать от стандартного значения ни на миллиметр.

Видео — что такое вылет ET на дисках:

Каждая модель транспортного средства отличается своими показателями устойчивости и управляемости. Поэтому для каждого автомобиля предусмотрено свое значение вылета. В противном случае при отрицательном вылете колесо будет задевать кузов, а при положительном вылете – соприкасаться с узлами подвески.

Производитель не случайно указывает те или иные значения, так как в этом случае подвеска испытывает допустимый уровень нагрузки. При несоответствии параметра ET на подвеску приходится повышенный уровень нагрузки, что ведет к преждевременному износу шин, шаровых либо всей подвески. А при возникновении критической нагрузки все это может привести к трагическим последствиям.

Какие силы могут действовать на подвеску

А теперь немного теории о том, как сила может действовать на подвеску. Если рассматривать каждую силу на отдельно взятый элемент всей подвески – можно написать том, равный по объему произведению Л.Толстого «Война и мир». Поэтому для понимания ограничимся подвеской МакФерсона.

В соответствии с третьим законом Ньютона вся масса автомобиля распределяется на все 4 колеса. При этом направление силы, действующей на каждое колесо, идет от дорожного полотна. Точка приложения этой силы приходится на центр пятна соприкосновения колеса с дорогой. Если принять во внимание исправное состояние подвески, то через этот центр будет проходить вертикальная ось колеса. К ней же направлена ось амортизаторной стойки.

Исходя из конструкции подвески, сила воздействует на подшипник ступицы, рычаг, рулевые шарниры (растяжение), а также амортизатор (сжатие). Все это учитывается конструкторами на стадии разработки элементов подвески.

При этом изготовителем закладывается некоторое значение запаса прочности. Но здесь есть один нюанс: увеличенное значение запаса приводит к повышению стоимости изготовления всей подвески. Поэтому часто запас делается компромиссным.

Вылет диска как раз «регламентирует» расстояние от вертикальной оси колеса до ступицы. Со смещением этой оси также изменяется положение рулевой оси, в результате чего сила меняет свой вектор.

Руль при этом вращается уже не так, то есть маневры совершать теперь заметно труднее. К тому же резина изнашивается неравномерно. В результате подвеска работает в режиме, который не предусмотрен заводом-изготовителем. Вследствие чего узлы подвески быстрее выходят из строя.

Как сделать правильный выбор дисков

Теперь понятно, что изменение вылета диска ET даже на 5 мм ведет к нежелательным последствиям. Поэтому подбор колесных дисков следует вести с учетом рекомендаций производителя транспортного средства — в том числе и величины вылета.

Откуда разные детали для одинаковых автомобилей

Довольно часто бывают ситуации, когда к двум автомобилям, которые отличаются только типом двигателя, приобретаются разные запасные части подвески. Чем это можно объяснить?

Все дело в том, что конструкторами, в ходе проектирования автомобилей, просчитывается большое количество параметров. Исходя из конструкции транспортного средства, составляются те или иные требования для отдельно взятых узлов.

А так как разные двигатели различаются по весу, то и нагрузка, в данном случае на подвеску тоже будет различаться.

Раньше производители закладывали в узлы и агрегаты большой запас прочности. К большому сожалению, в современном автомобилестроении большое внимание уделяется снижению стоимости производства.

По этой причине запас прочности становится меньше. Теперь почти не найти универсальной запчасти и в продажу поступают разные узлы и элементы одной и той же марки автомобиля, но с разными параметрами.

То же самое можно сказать и про вылет дисков. Если раньше этот параметр можно было не учитывать, то в настоящее время это не допустимо.

Непростой выбор

Современная автомобильная промышленность производит большое количество автомобилей. По этой причине изобилия моделей становится очень трудно подобрать колесные диски нужного типа и в соответствии с рекомендациями изготовителя автомобиля. Зачастую владельцам приходится выбирать между красотой, качеством и безопасностью.

Большинство продавцов могут уверить, что небольшое отклонение +/- 5 мм не окажет сильного влияния на эксплуатацию автомобиля. Иногда на деле это так и оказываться, но есть ряд моделей, для которых и это отступление критично. Поэтому соблюдение рекомендации производителей позволит избежать проблем с подвеской.

Проставки как альтернативное решение

Но не все так плохо как может показаться, так как есть решение – это колесные проставки. Производятся они в виде плоских металлических блинов, а устанавливаются между ступицей и диском. То есть теперь можно не беспокоиться, если был приобретен комплект колес с необходимыми параметрами, но с вылетом отличным от стандартного значения. Положение исправят проставки необходимой толщины.

Видео — как измерить вылет диска:

Помимо этого проставки могут быть полезны при несовпадении количества или положения отверстий под крепежные болты. Некоторые автолюбители используют их чтобы расширить колесную базу.

Проставки могут быть разного типа:

• тонкими;
• средними;
• толстыми;
• сверхтолстыми.

Тонкие элементы (3-10 мм) подходят, когда колесо слегка задевает узлы подвески. Средние имеют толщину 12-20 мм и могут быть с дополнительным центровочным отверстием. Толстые проставки отличаются толщиной 20-30 мм и помогают компенсировать отрицательный вылет. Сверхтолстые детали в толщину 30-40 мм. Они актуальны для проведения тюнинга внедорожника.

Исходя из этого можно выделить главные задачи, которые решаются с использованием колесных проставок:

• исправление вылета до рекомендуемого значения;
• оптимальное решение в случае несовпадения отверстий под болты;
• для расширения или сужения колесной базы, путем изменения значения вылета в ту либо иную сторону.

При необходимости использовать проставки, следует выбирать изделия только высокого качества. В противном случае отдельные узлы либо вся подвеска преждевременно выйдут из строя. Это в лучшем случае, а в худшем не исключен риск аварийной ситуации, что может привести к разным последствиям.

Выводы

Зная на что влияет вылет диска, стоит много раз подумать, прежде чем проводить различные манипуляции с этим параметром. Стоит взять себе за правило, что не любой колесный диск, который подходит по установке на ступицу, в полной мере годен для вашего автомобиля.

Конечно, хочется иногда поразить окружающих видом своих колес. Только эти изменения требуют существенного переоборудования всей подвески, включая тормозную систему и амортизаторы.

Естественно, это подразумевает большие траты, но такова плата за красоту. При недостатке средств достаточно использовать колесные диски со стандартными значениями вылета ET, рекомендованными производителем ТС, и каждая поездка будет комфортной и безопасной.

Не все автовладельцы знают как хранить резину без дисков до следующего сезона.

Перед покупкой с рук желательно пробить машину по ВИН-коду.

Как установить и правильно подключить https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/avtomagnitola/kak-podklyuchit.html  магнитолу в машину.

Видео — вылет ET и другие параметры колесных дисков, на которые следует обращать внимание при их выборе:

Вылет колесного диска – все, что нужно знать

С колесными дисками получается очень интересная штука. Спросите автовладельцев, диски с какими параметрами стоят на их авто и получите необычные результаты. Даже самые далекие от матчасти и технических нюансов автомобилисты знают какой диаметр дисков на его машине, очень многие назовут количество болтов крепления и расстояние между болтами, а вот ответить про такой параметр как вылет диска смогут немногие. Но между тем это такой же важный нюанс как размер, разболтовка и диаметр центрального отверстия. Просто если не совпадают эти три параметра, то диск на машину вообще нельзя поставить, а вот ошибка в вылете коварна – диск станет без проблем, вот только проблемы начнутся в процессе эксплуатации.

Что такое вылет диска

У параметра «вылет диска» есть сложные объяснения, но если говорить по-простому, то это соотношение центральной оси диска и места крепления диска к ступице. Если диск крепится в самой своей середине, то вылет равен нулю, если крепление расположено ближе к внешней стороне диска (а большая часть диска как бы спрятана в сам автомобиль), такой вылет считается положительным, а если крепление расположено ближе к внутренней стороне диска (большая часть диска выступает наружу), то вылет считается отрицательным. Многие наверняка видели «тюнингованные» машины, у которых диски сильно выпирают из кузова, так вот у них как раз диски с отрицательным вылетом.

Вылет измеряется в миллиметрах, в маркировках дисков он обозначается аббревиатурой ET, посмотрите, что написано в спецификации дисков на вашу машину, так вы узнаете диски с каким вылетом нужно устанавливать на ваш автомобиль.

Зачем менять вылет

Казалось бы, все просто – есть предписанное заводом значение, его и ставим, однако случаи установки колес с нештатным вылетом довольно распространены. В целом, их можно разделить на две группы – сознательное изменение параметров и покупка не тех дисков.

При сознательном изменении вылета дисков обычно преследуется три возможные цели – изменение внешнего вида, придание машине индивидуальности и выразительности, установка более широкой резины, которая со штатным вылетом цепляла бы за элементы подвески, увеличение ширины колеи автомобиля для улучшения устойчивости и снижения риска опрокидывания. Даже если абстрагироваться от внешнего вида, то найти плюсы от дисков с большим вылетом можно, но только в случае если владелец четко представляет, что он делает и осознает риски, которые при этом неминуемо появляются.

Хуже, когда диски с другим вылетом покупаются ошибочно. Такие случаи, увы, нередки. «Виной» тому распространенное мнение, что небольшое отклонение от штатного вылета никак не влияет на автомобиль и подвеску, поэтому смело можно покупать диски с вылетом на 5-10 миллиметров больше или меньше штатного. Увы, такую точку зрения часто поддерживают и консультанты в шинных сервисах, которым нужно выполнять план продаж, а вылет может стать преградой на пути покупки клиентом дисков. Усугубляет ситуацию и факт, который мы уже приводили выше – далеко не все автомобилисты знают вылет у своих колес.

Риски при использовании дисков с другим вылетом

Сразу возникает вопрос – если с помощью подбора вылета дисков можно изменить характеристики автомобиля, то почему бы этим не воспользоваться. Увы, от этой процедуры есть не только плюсы, но и минусы, причем последние очень существенны. Основной нюанс в том, что при проектировании подвески инженеры исходят из колес с определенным вылетом. Именно на них рассчитываются параметры элементов, прикидывается прочность, надежность и ресурс. Вылет дисков работает в единой связке с выбором амортизаторов, пружин, развала, кастора и других параметров. Меняя один показатель, владелец машины разрушает всю задумку конструкторов, лишает машину баланса, и неизвестно чем это может обернуться. При проектировании даже самого бюджетного автомобиля проводится огромное количество испытаний и расчетов, а владелец ставит диски «на глазок».

Некоторые пагубные изменения довольно очевидны. Изменение вылета смещает рулевую ось и предельные углы поворота колес, от этого почти наверняка в худшую сторону изменится радиус разворота, другой станет реакция на руль, может ухудшиться управляемость. А, кроме того, распределение и направление нагрузок в подвеске будет уже не таким, как планировалось, а значит какие-то элементы будут работать в более сложном режиме и сломаются раньше чем с «нужными» дисками. Обычно изменение вылета пагубно влияет на ресурс ступичных подшипников, но тут сложно предугадать, под ударом могут оказаться и другие элементы. Не случайно при использовании нештатных колес машина снимается с гарантии по подвеске, это полностью справедливо.

Еще одним побочным явлением использования нестандартного вылета становится повышенный износ шин, причем зачастую очень неравномерный. Развалом это вылечить не получается.

Замена колес считается самым простым тюнингом, потому что проста и не требует больших финансовых затрат. Однако все эксперименты с колесами должны проходить в рамках допусков производителя, а они обычно очень невелики, например, менять вылет ни одна автокомпания не разрешает, и не без причины. Колесный диск с другим вылетом, даже отличающимся вроде не очень сильно, меняет параметры подвески. Это грозит ухудшением управляемости и ускоренным износом подвески. Стоит ли оно того, чтобы добиться внешнего эффекта и привлечь внимание? Как нам кажется – нет. Если где и разумно использовать колеса с другим вылетом, то только на специализированных спортивных и джиперских автомобилях, которые мало ездят по дорогам общего пользования, и только опытными тюнингаторами, которые знают, что делают.
